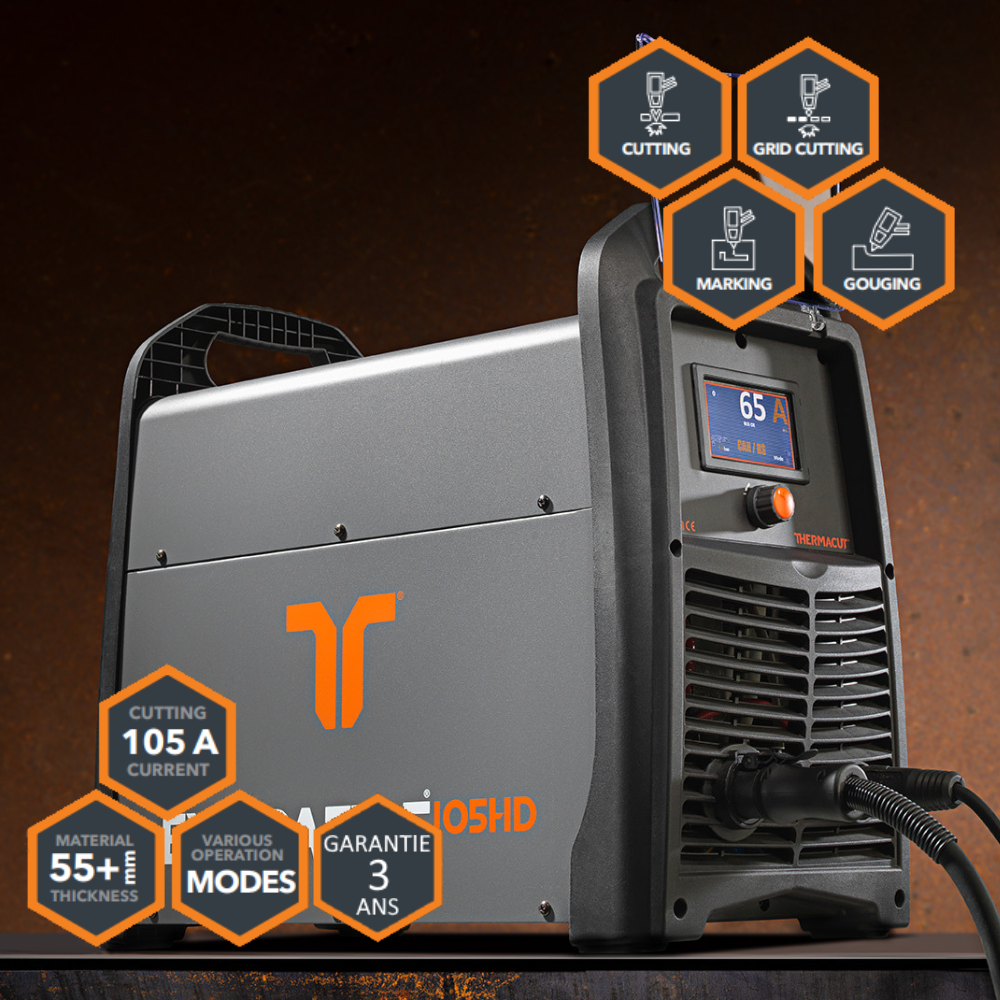

EX-TRAFIRE® 105HD : 105 A en continu pour la production industrielle
Le Thermacut EX-TRAFIRE® 105HD est un découpeur plasma triphasé professionnel de 105 A conçu pour les ateliers industriels, les longues séquences de coupe et les applications mécanisées. Son facteur de marche de 100 % à 105 A permet de travailler à pleine puissance sans cycle d’arrêt imposé dans les conditions définies par Thermacut.
Repère TPS : la capacité recommandée sur acier doux est 20 mm. La valeur de 50 mm est une limite de séparation ponctuelle, pas une épaisseur normale de production. Le 105HD se distingue surtout par son endurance à pleine puissance, ses fonctions de marquage et ses possibilités d’intégration CNC.
Capacités et caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 105HD |
|---|---|
| Intensité | 20 à 105 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée sur acier doux | 20 mm |
| Capacité de perçage sur acier doux | 20 mm |
| Séparation maximale sur acier doux | 50 mm |
| Facteur de marche à 40 °C | 100 % à 105 A |
| Tension de sortie nominale | 180 VDC |
| Air comprimé en coupe à 100–105 A | 156 l/min à 4,8 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 35,4 kg |
| Dimensions (L × H × W) | 613 × 515 × 302 mm |
| Torches compatibles | FHT-EX® 105TTH manuelle, 105TTM machine ou 105TTSM machine courte ; 5, 8, 15 ou 23 m |
| Utilisation CNC | Diviseur de tension préréglé 50:1 ; CAN, RS 485 et RS 422 en option |
| Procédés et fonctions | Découpe, découpe sur grille, gougeage et marquage ; utilisation manuelle ou mécanisée |
| Gaz plasma | Air comprimé, azote ou argon pour le marquage |
Données issues de la fiche officielle Thermacut EX-TRAFIRE® 105HD, révision 05/2026. Les capacités concernent l’acier faiblement allié de type S235JR.
Comprendre les trois valeurs de capacité
Coupe recommandée : 20 mm
Cette valeur sert à dimensionner la production régulière. Le 105HD apporte surtout une vitesse élevée et une endurance de 100 % à pleine puissance dans cette plage de travail.
Perçage : 20 mm
Le perçage est un démarrage au milieu d’une tôle pleine. Il sollicite davantage la torche et les consommables qu’un départ depuis le bord.
Séparation maximale : 50 mm
La séparation permet de sectionner ponctuellement une forte épaisseur, avec une vitesse réduite et une qualité de chant inférieure. 50 mm ne correspond pas à une capacité normale de production.
Pour quel utilisateur ?
- Ateliers de chaudronnerie et de construction métallique qui travaillent longtemps à forte intensité.
- Sites industriels recherchant 105 A disponibles avec un facteur de marche de 100 %.

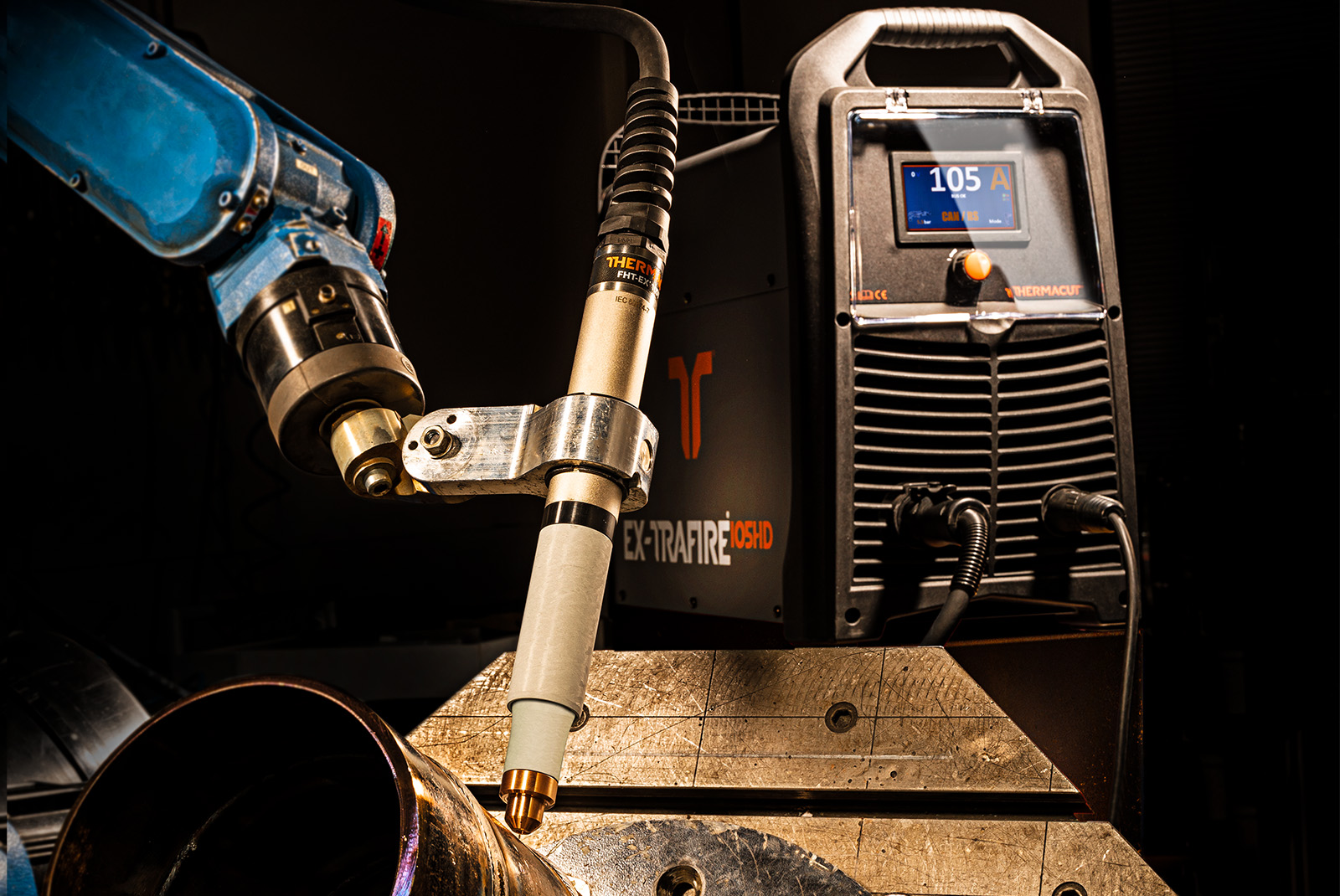

- Applications manuelles ou mécanisées nécessitant la coupe, le gougeage ou le marquage plasma.
- Intégrateurs CNC qui ont besoin d’un diviseur de tension 50:1 et, selon la configuration, de communications CAN, RS 485 ou RS 422.
TPS Soudage accompagne le dimensionnement électrique, le réseau d’air, le choix de la torche et de l’interface CNC depuis Liège, pour les professionnels en Wallonie, en Belgique et en France.
Quand choisir le modèle inférieur ou supérieur ?
Choisir le 85HD
Le EX-TRAFIRE® 85HD est plus rationnel lorsque 85 A disponibles en continu couvrent le besoin et que la capacité recommandée de 20 mm suffit.
Choisir le 105HD
Le 105HD se justifie lorsque les longues coupes à 105 A, le facteur de marche de 100 %, le marquage ou une intégration mécanisée avancée apportent un gain réel.
Choisir le 125HD
Le EX-TRAFIRE® 125HD est à privilégier pour une coupe recommandée de 25 mm, 125 A disponibles en continu ou une séparation ponctuelle jusqu’à 60 mm.
