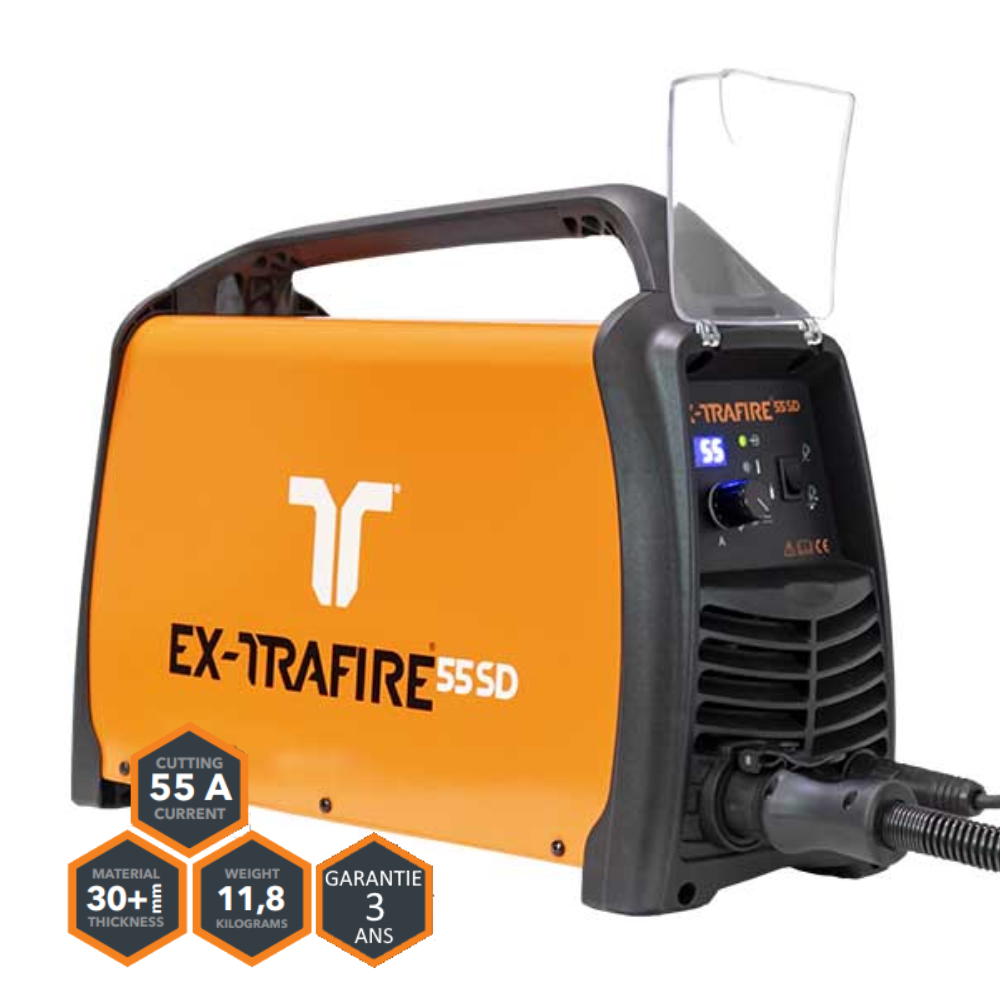

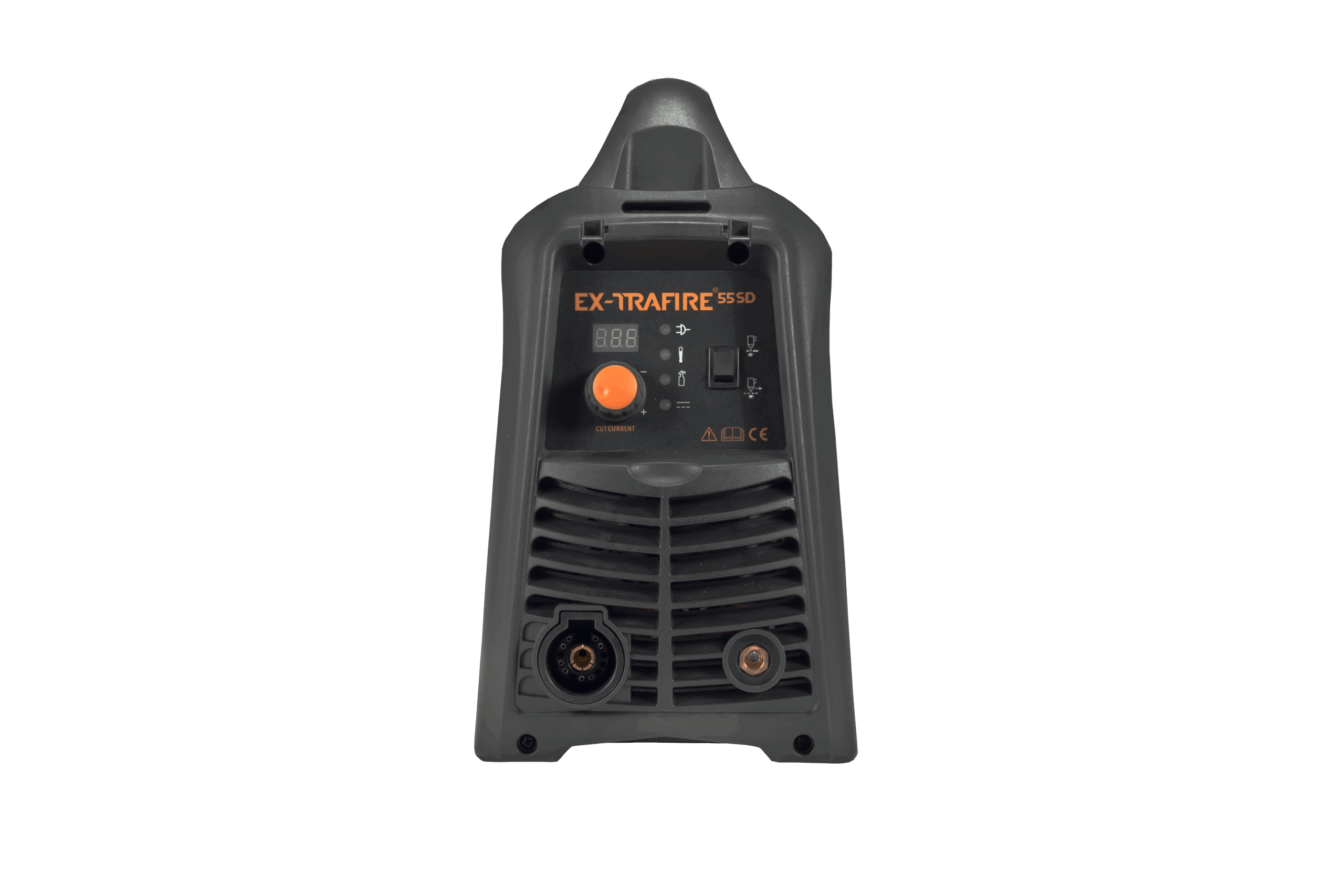

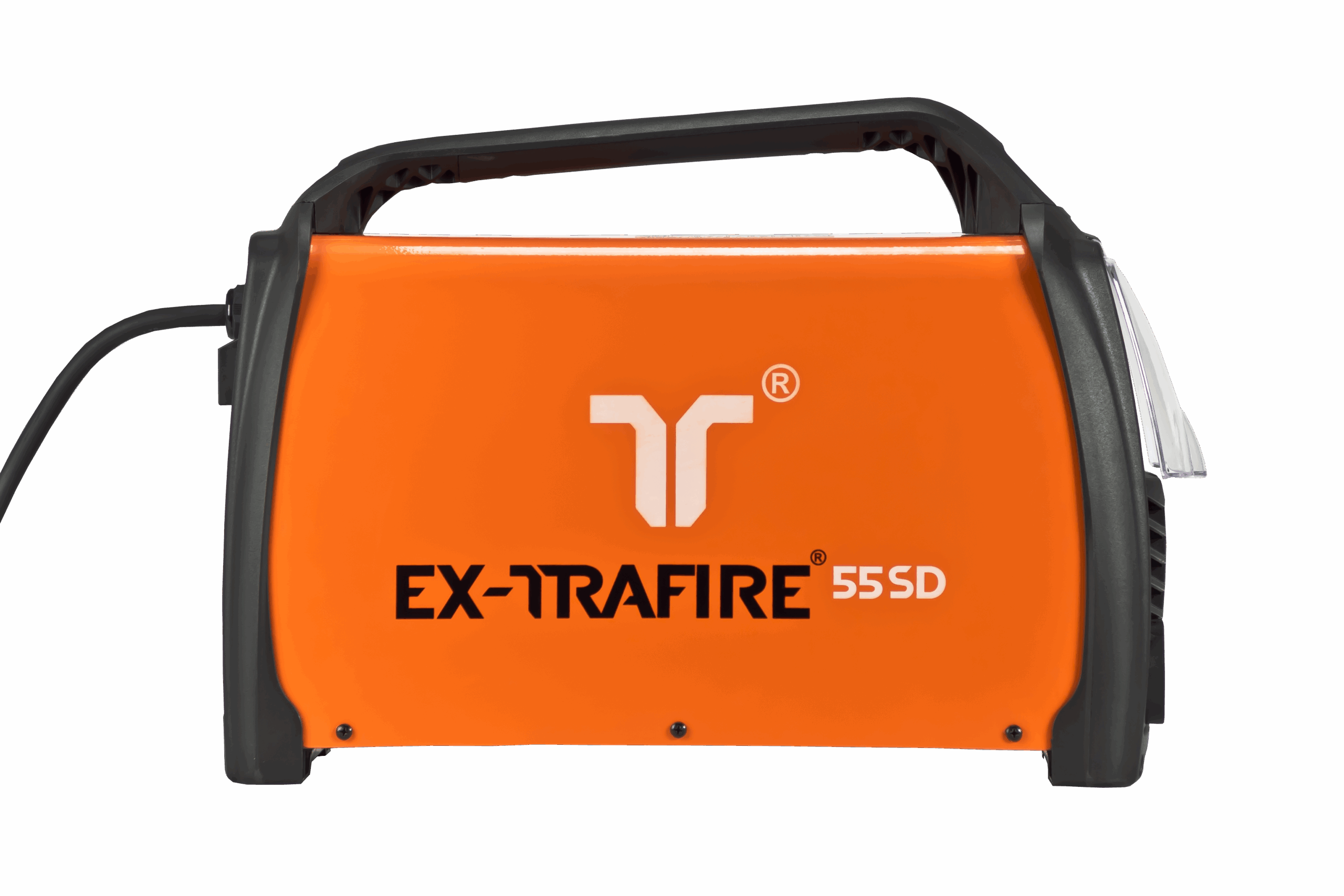

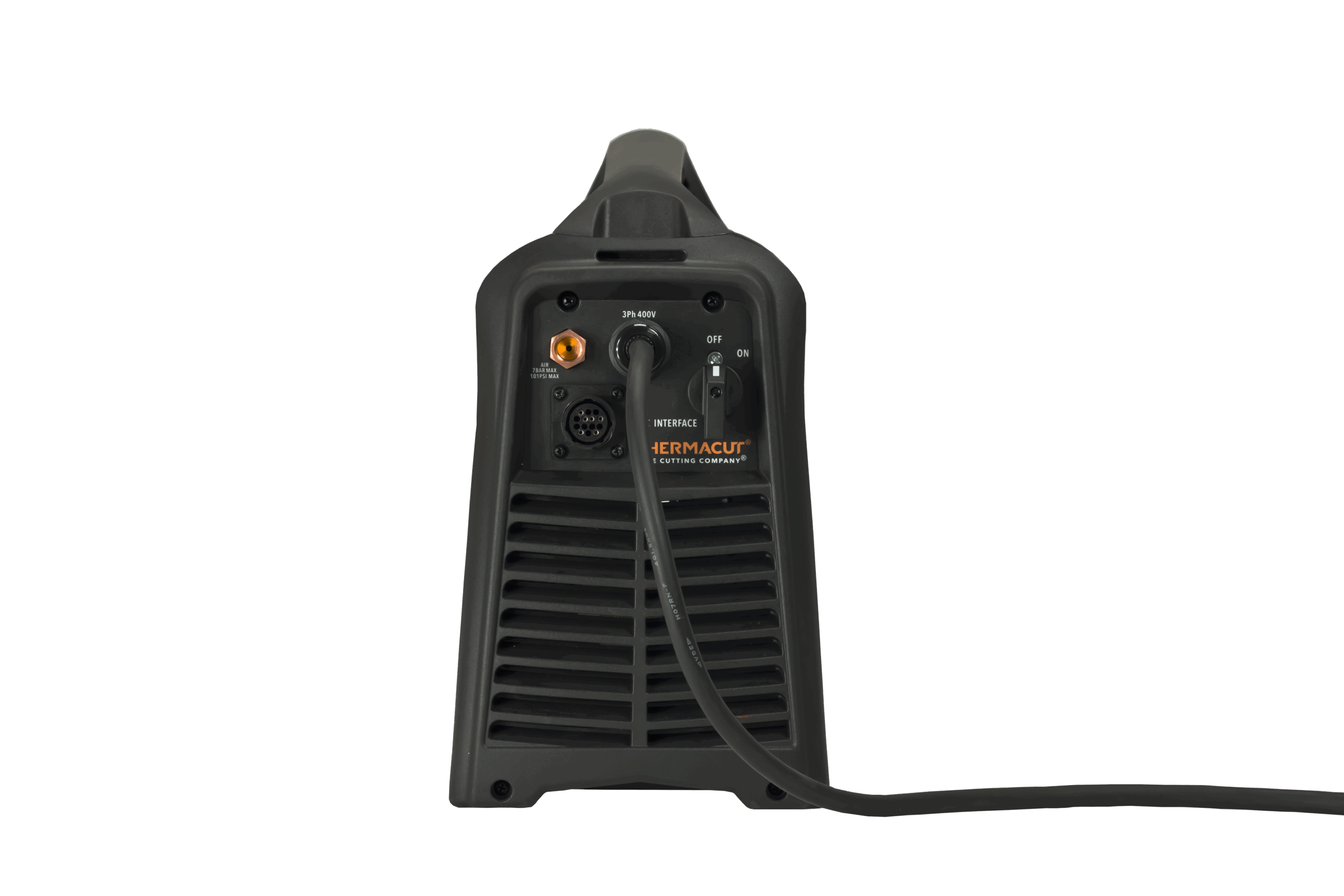

Le Thermacut EX-TRAFIRE® 55SD est un découpeur plasma triphasé de 30 à 55 A conçu pour les ateliers qui veulent couper régulièrement jusqu’à 16 mm.
Avec une source de seulement 11,8 kg, une torche manuelle ou machine et la possibilité d’une utilisation mécanisée, il constitue un modèle polyvalent pour la métallerie, la maintenance et les petites installations de découpe CNC.
Le 55SD est particulièrement intéressant lorsque le 45SD devient juste en capacité mais qu’un 75 A n’est pas encore nécessaire. Sa coupe recommandée et sa capacité de perçage de 16 mm correspondent à un vrai saut de capacité pour les ateliers travaillant régulièrement sur des tôles intermédiaires.
Pourquoi choisir l’EX-TRAFIRE 55SD ?
- Capacité utile de 16 mm : en coupe recommandée comme au perçage sur acier faiblement allié.
- Puissance de 55 A : adaptée aux travaux réguliers sur tôles intermédiaires.
- Format compact : seulement 11,8 kg pour une source triphasée.
- Manuel ou mécanisé : torches FHT-EX® 105RTXH et 105RTXM selon configuration.
- Facteur de marche : 50 % à 55 A et 100 % à 41 A à 40 °C.
- Applications : découpe, découpe de grille, gougeage et marquage selon torche et consommables.

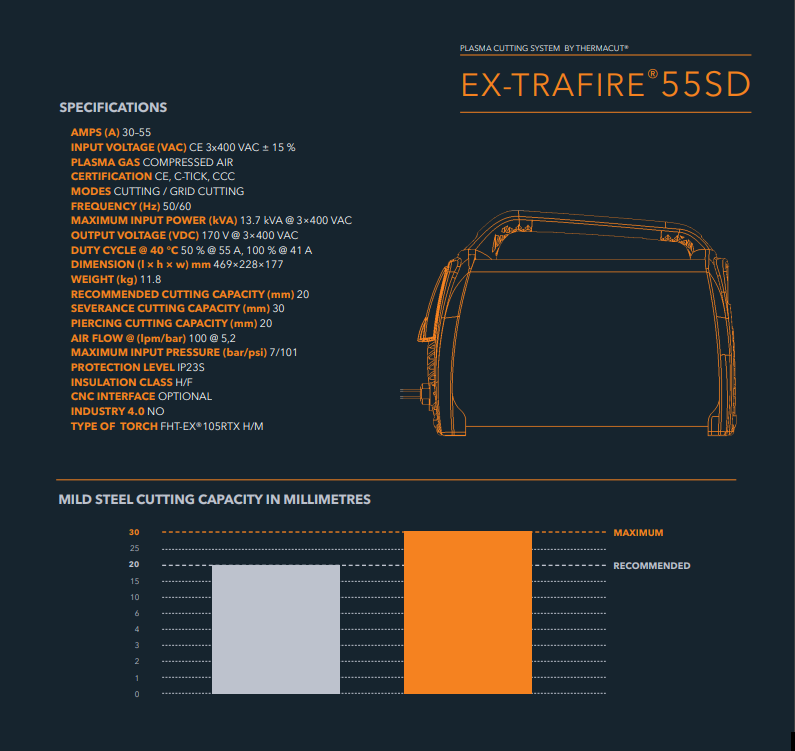

Caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 55SD |
|---|---|
| Modèle | Thermacut EX-TRAFIRE® 55SD |
| Intensité de coupe | 30–55 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée | 16 mm* |
| Capacité de perçage | 16 mm* |
| Séparation maximale | 30 mm* |
| Facteur de marche à 40 °C | 50 % à 55 A / 100 % à 41 A |
| Gaz plasma | Air comprimé ou azote |
| Pression de travail | 5,2 bar – entrée maximale de la source : 7 bar |
| Débit d’air | 100 l/min |
| Dimensions L × H × l | 469 × 228 × 177 mm |
| Poids de la source | 11,8 kg |
| Torche manuelle | FHT-EX® 105RTXH |
| Torche machine | FHT-EX® 105RTXM |
| Longueurs disponibles | 8 ou 15 m |
| Utilisation CNC | Oui – diviseur de tension préréglé 50:1 selon configuration |
| Procédés / fonctions | Découpe et découpe de grille ; gougeage et marquage selon configuration de torche et consommables |
* Valeurs Thermacut pour acier faiblement allié, par exemple S235JR.
Quelle configuration du 55SD choisir ?
Le Thermacut 55SD est proposé en 400 V triphasé avec deux types de torches et deux longueurs de faisceau.
| Configuration | Torche | Longueur | Utilisation |
|---|---|---|---|
| Manuelle | FHT-EX® 105RTXH | 8 m | Découpe manuelle en atelier ou chantier |
| Manuelle | FHT-EX® 105RTXH | 15 m | Découpe manuelle avec plus grande portée |
| Machine | FHT-EX® 105RTXM-NR | 8 m | Découpe mécanisée |
| Machine | FHT-EX® 105RTXM-NR | 15 m | Découpe mécanisée avec distance source/table supérieure |
Ces quatre configurations correspondent aux Complete Systems réellement référencés par Thermacut dans le tarif 2026. :contentReference[oaicite:0]{index=0}
Pour une utilisation manuelle, choisissez la longueur de torche en fonction de la distance réelle entre la source plasma et la zone de travail.
Pour une table ou un chariot mécanisé, privilégiez directement la version Machine avec FHT-EX® 105RTXM-NR plutôt que d’adapter ultérieurement une configuration manuelle.
Coupe recommandée, perçage et séparation : quelle différence ?
Coupe recommandée : 16 mm
La coupe recommandée est la valeur de référence pour une utilisation régulière avec un bon compromis entre qualité, vitesse de coupe et durée de vie des consommables.
Pour le 55SD, Thermacut indique une capacité recommandée de 16 mm sur acier faiblement allié.
Perçage : 16 mm
Le perçage commence directement au milieu de la tôle, sans partir d’un bord.
Cette opération est plus exigeante pour la torche et les consommables car les projections remontent vers la tête de coupe au moment de l’amorçage.
La capacité de perçage devient particulièrement importante pour une utilisation sur une table de découpe CNC.
Séparation maximale : 30 mm
Les 30 mm correspondent à une capacité maximale de séparation ponctuelle.
Cette valeur ne représente pas une épaisseur normale de production. À proximité de cette limite, la vitesse diminue et la qualité du chant nécessite généralement davantage de reprise.
Si votre production habituelle se situe autour de 16 mm, le 55SD est correctement positionné. Si vous travaillez régulièrement au-delà, il est préférable de dimensionner la machine sur le modèle supérieur plutôt que sur sa capacité maximale de séparation.
Quel compresseur prévoir pour le 55SD ?
Le 55SD demande environ 100 l/min à 5,2 bar.
Le compresseur doit pouvoir fournir ce débit de manière stable pendant la découpe. Il faut également tenir compte de la consommation des autres équipements éventuellement raccordés au même réseau.
Un débit suffisant ne suffit pas. L’air comprimé doit également être propre et suffisamment sec afin de préserver la stabilité de coupe et la durée de vie des consommables.
Pour quel utilisateur ?
Le 55SD vise notamment :
- les métalliers ;
- les serruriers ;
- les services de maintenance industrielle ;
- les ateliers de fabrication métallique ;
- les petites installations de découpe mécanisée ;
- les professionnels travaillant régulièrement entre environ 10 et 16 mm.
Il est particulièrement pertinent lorsque le 400 V triphasé est disponible et qu’une capacité de perçage de 16 mm est réellement utile.
45SD, 55SD ou 75SD : lequel choisir ?
Choisissez l’EX-TRAFIRE 45SD si une coupe recommandée de 12 mm suffit ou si une alimentation monophasée 230 V est indispensable.
Le 55SD constitue l’étape intermédiaire lorsque vous souhaitez travailler régulièrement jusqu’à 16 mm avec une alimentation triphasée.
Passez à l’EX-TRAFIRE 75SD lorsque vos travaux nécessitent régulièrement une coupe et un perçage jusqu’à 20 mm ou une utilisation plus intensive.
FAQ – Thermacut EX-TRAFIRE 55SD
Quelle épaisseur peut couper régulièrement le Thermacut 55SD ?
Thermacut indique une coupe recommandée de 16 mm sur acier faiblement allié. C’est cette valeur qu’il faut privilégier pour dimensionner une utilisation régulière.
Quelle est la capacité de perçage du 55SD ?
La capacité de perçage annoncée est de 16 mm sur acier faiblement allié.
Quelle est la capacité maximale de séparation ?
Thermacut indique une séparation maximale de 30 mm. Cette valeur représente une limite ponctuelle et non une épaisseur normale de production.
Le 55SD existe-t-il en monophasé ?
Non dans les systèmes complets actuellement référencés par Thermacut. Le 55SD est proposé en 3 × 400 V triphasé.
Peut-on utiliser le 55SD sur une table de découpe ?
Oui. Thermacut référence des systèmes complets avec torche machine FHT-EX® 105RTXM-NR en longueurs 8 et 15 m.
Quelle longueur de torche choisir ?
Les systèmes complets 55SD sont proposés en 8 ou 15 mètres. Le choix dépend principalement de la distance entre la source et la zone de coupe.
Conseils TPS pour choisir votre découpeur plasma
Retrouvez tous les découpeurs plasma et la gamme EX-TRAFIRE SD.
Pour comparer les intensités, épaisseurs, facteurs de marche et besoins en air comprimé, consultez également :
Quel découpeur plasma choisir selon l’intensité et l’épaisseur ?
Télécharger la fiche technique officielle Thermacut EX-TRAFIRE 55SD
