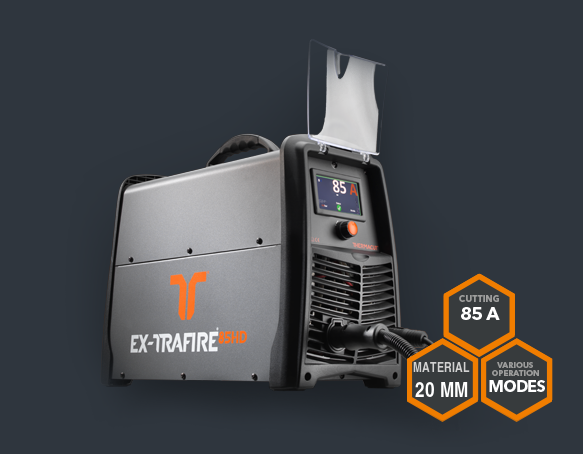

EX-TRAFIRE® 85HD : 85 A pour la découpe manuelle, mécanisée et CNC
Le Thermacut EX-TRAFIRE® 85HD est un découpeur plasma triphasé professionnel de 85 A conçu pour les ateliers de fabrication métallique, la maintenance industrielle et les tables de coupe. Son facteur de marche de 100 % à 85 A convient aux travaux soutenus sans déclassement du courant nominal dans les conditions définies par Thermacut.
Repère TPS : sur acier doux, la capacité à retenir pour dimensionner une production régulière est 20 mm. La valeur de 40 mm correspond à une séparation maximale occasionnelle : elle ne représente pas une épaisseur normale de production.
Capacités et caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 85HD |
|---|---|
| Intensité | 20–85 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée sur acier doux | 20 mm |
| Capacité de perçage sur acier doux | 20 mm |
| Séparation maximale sur acier doux | 40 mm |
| Facteur de marche à 40 °C | 100 % à 85 A |
| Tension de sortie nominale | 160 VDC |
| Air comprimé en coupe | 101 l/min à 5,2 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 24,4 kg |
| Dimensions (L × H × W) | 560 × 400 × 260 mm |
| Torches compatibles | FHT-EX® 105TTH manuelle / FHT-EX® 105TTM machine |
| Utilisation CNC | Manuelle et mécanisée ; interfaces CAN, RS 485 et RS 422 disponibles en option |

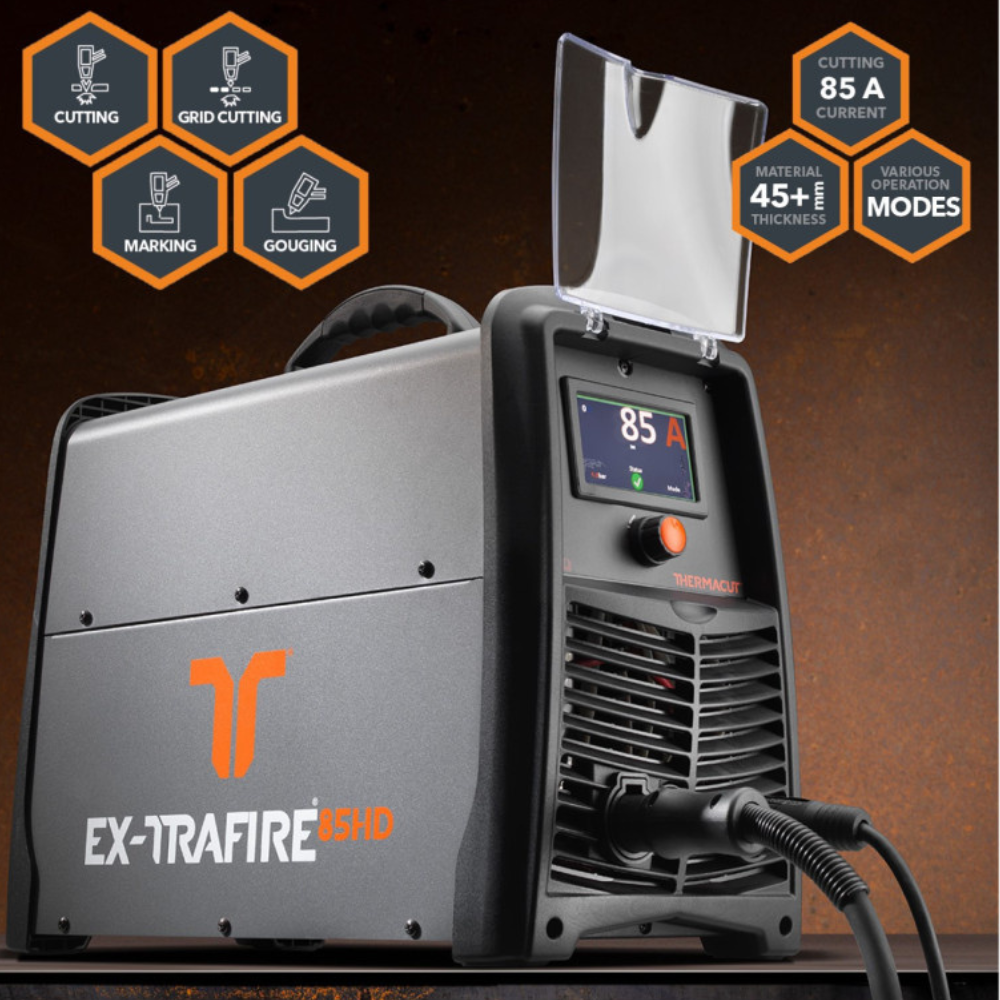

| Procédés et fonctions | Découpe, découpe sur grille, gougeage et marquage |
Données issues de la fiche officielle Thermacut 85HD, révision 05/2026. Les capacités indiquées concernent l’acier doux/faiblement allié.
Comprendre les trois valeurs de capacité
Coupe recommandée : 20 mm
C’est l’épaisseur de référence pour rechercher un bon équilibre entre vitesse, qualité de chant et répétabilité. Pour un achat destiné à la production, c’est cette valeur qu’il faut comparer en priorité.
Perçage : 20 mm
Le perçage est un démarrage au milieu d’une tôle pleine, sans partir du bord. Il sollicite davantage la torche et les consommables qu’un départ depuis le bord.
Séparation maximale : 40 mm
La séparation sert à sectionner ponctuellement une épaisseur élevée, généralement plus lentement et avec une qualité de chant inférieure. 40 mm ne doit donc pas être présenté comme une capacité normale de production.
Pour quel utilisateur ?
- Ateliers de serrurerie, chaudronnerie et construction métallique travaillant régulièrement jusqu’à 20 mm.
- Services de maintenance industrielle recherchant une source triphasée utilisable à 85 A en continu.
- Intégrateurs et utilisateurs de tables CNC ayant besoin d’une machine manuelle ou mécanisée.
- Entreprises qui souhaitent réunir découpe, grille, gougeage et marquage dans une même source.
TPS Soudage accompagne le choix de la torche, de l’interface CNC et de l’alimentation en air comprimé depuis Liège, pour les professionnels en Wallonie, en Belgique et en France.
Quand choisir le modèle inférieur ou supérieur ?
Choisir le 65HD
Le EX-TRAFIRE® 65HD est plus adapté lorsque l’essentiel de la production reste jusqu’à 18 mm et que la compacité ou une consommation d’air plus faible priment sur la réserve de courant.
Choisir le 85HD
Le 85HD est le choix cohérent lorsque 20 mm représente réellement l’épaisseur de production courante, avec un besoin de fonctionnement continu à 85 A ou d’intégration sur une table de coupe.
Passer au 125HD
Le modèle 125HD devient préférable lorsque la production régulière atteint 25 mm, lorsque la vitesse sur fortes épaisseurs est prioritaire ou lorsqu’une séparation ponctuelle jusqu’à 60 mm est nécessaire.
