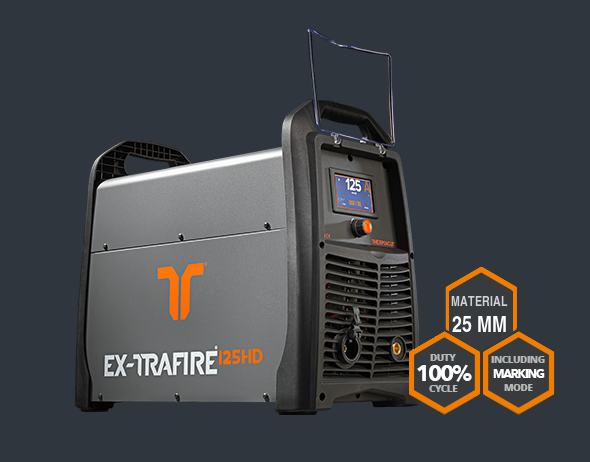

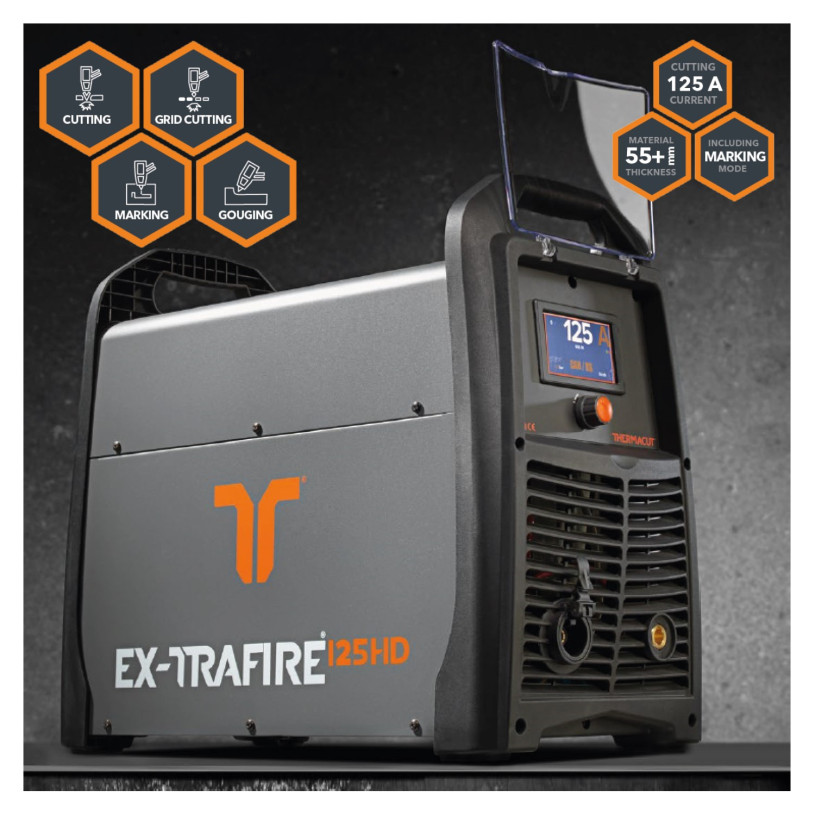

EX-TRAFIRE® 125HD : 125 A en continu pour la découpe manuelle, mécanisée et CNC
Le Thermacut EX-TRAFIRE® 125HD est un découpeur plasma triphasé professionnel de 125 A destiné aux ateliers de forte capacité, à la maintenance lourde et aux tables de coupe. Son facteur de marche de 100 % à 125 A permet d’exploiter le courant nominal en continu dans les conditions définies par Thermacut.
Repère TPS : sur acier doux, la capacité à retenir pour dimensionner une production régulière est 25 mm. La valeur de 60 mm est une limite de séparation occasionnelle : elle ne correspond ni à une épaisseur normale de production, ni à la qualité de coupe obtenue à 25 mm.
Capacités et caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 125HD |
|---|---|
| Intensité | 30–125 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée sur acier doux | 25 mm |
| Capacité de perçage sur acier doux | 25 mm |
| Séparation maximale sur acier doux | 60 mm |
| Facteur de marche à 40 °C | 100 % à 125 A |
| Tension de sortie nominale | 180 VDC |
| Air comprimé en coupe | 175 l/min à 5,2 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 37,7 kg |
| Dimensions (L × H × W) | 610 × 310 × 535 mm |
| Torches compatibles | FHT-EX® 125TTH manuelle / FHT-EX® 125TTM machine |
| Utilisation CNC | Manuelle et mécanisée ; interfaces CAN, RS 485 et RS 422 disponibles en option |
| Procédés et fonctions | Découpe, découpe sur grille, gougeage et marquage |
Données issues de la fiche officielle Thermacut 125HD, révision 05/2026. Les capacités indiquées concernent l’acier doux/faiblement allié.
Comprendre les trois valeurs de capacité
Coupe recommandée : 25 mm
C’est l’épaisseur de référence pour rechercher un bon équilibre entre vitesse, qualité de chant et répétabilité. Pour dimensionner une production, cette valeur doit être comparée avant la capacité maximale.
Perçage : 25 mm
Le perçage démarre au milieu d’une tôle pleine, sans partir du bord. Il est plus exigeant pour la torche et les consommables qu’un amorçage depuis le bord.
Séparation maximale : 60 mm
La séparation sert à sectionner ponctuellement une forte épaisseur, plus lentement et avec une qualité de chant inférieure. 60 mm n’est pas une épaisseur normale de production. Pour travailler régulièrement au-delà de 25 mm, TPS recommande d’étudier le temps de cycle et la qualité attendue plutôt que de se fier uniquement à cette limite.
Pour quel utilisateur ?
- Chaudronneries, ateliers de construction métallique et maintenance lourde travaillant régulièrement jusqu’à 25 mm.
- Professionnels recherchant 125 A avec un facteur de marche de 100 %.
- Intégrateurs et utilisateurs de tables CNC ayant besoin d’une source manuelle ou mécanisée de forte capacité.
- Entreprises utilisant également le gougeage et le marquage dans leurs opérations de préparation ou de reprise.
TPS Soudage accompagne le dimensionnement électrique, le choix de la torche et le besoin réel en air comprimé depuis Liège, pour les professionnels en Wallonie, en Belgique et en France.
Quand choisir le modèle inférieur ou supérieur ?
Choisir le 85HD
L’EX-TRAFIRE® 85HD est plus adapté lorsque la production courante reste jusqu’à 20 mm. Il réduit le besoin d’air à 101 l/min et offre déjà 100 % de facteur de marche à 85 A.
Choisir le 125HD
Le 125HD devient cohérent lorsque 25 mm représente réellement l’épaisseur de production, lorsque la vitesse sur fortes épaisseurs est prioritaire ou lorsqu’une séparation occasionnelle très élevée est nécessaire.
Quand faut-il envisager une solution supérieure ?
Si la production régulière dépasse 25 mm, le 125HD ne doit pas être choisi uniquement parce que sa séparation maximale atteint 60 mm. Il faut alors dimensionner la solution selon la qualité demandée, la cadence, le procédé et le coût par coupe.
