Le Thermacut EX-TRAFIRE® 45HD est un découpeur plasma compact de 10 à 45 A, disponible selon la version en alimentation monophasée 120/230 V ou triphasée 400 V.

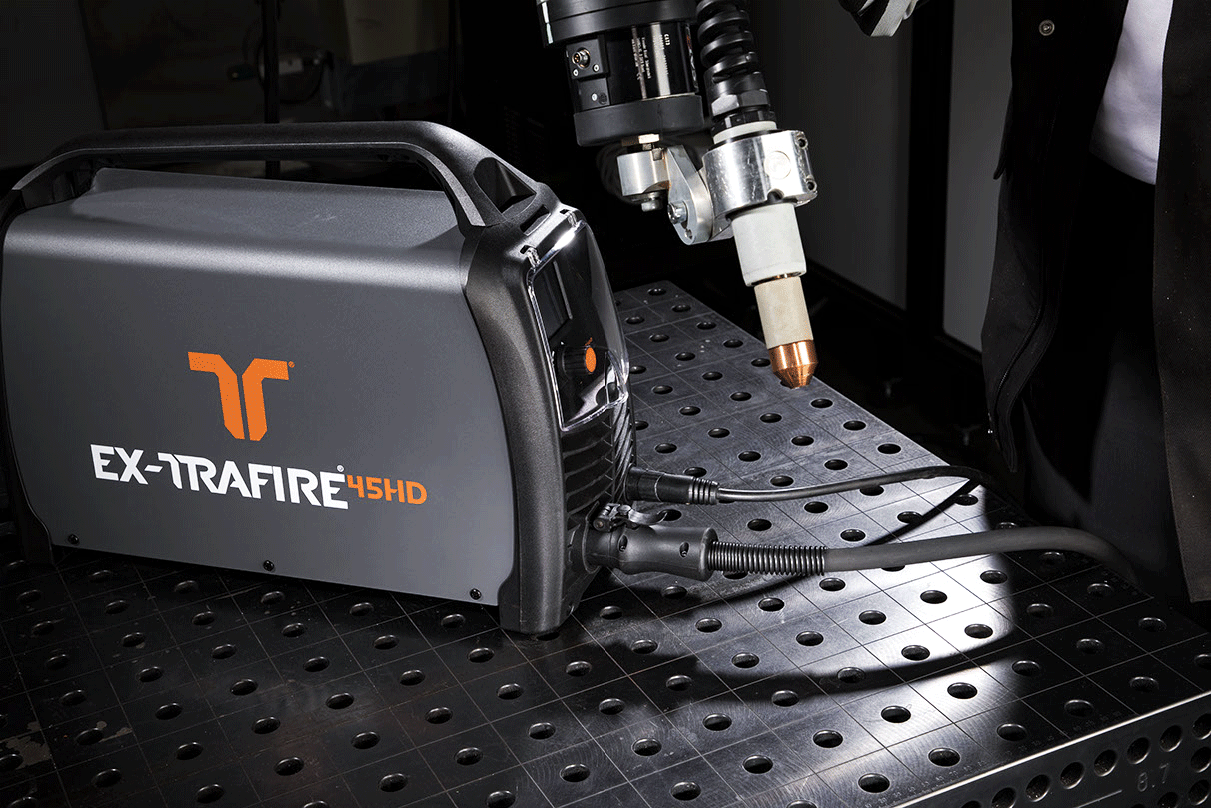

Il est conçu pour la découpe manuelle et mécanisée et se distingue par la possibilité de choisir entre une configuration CNC-Port classique ou, sur les versions machine, une Serial Interface pour communication bus.
Pour dimensionner une production régulière, retenez surtout la coupe recommandée de 10 mm.
La valeur de 25 mm correspond à une séparation maximale occasionnelle. Elle ne doit pas être considérée comme une épaisseur normale de production.
Pourquoi choisir l’EX-TRAFIRE 45HD ?
- Format compact : source de seulement 12,7 kg.
- Deux alimentations : monophasé 120/230 V ou triphasé 400 V selon configuration.
- Coupe recommandée : 10 mm sur acier faiblement allié.
- Perçage : jusqu’à 10 mm selon les données Thermacut.

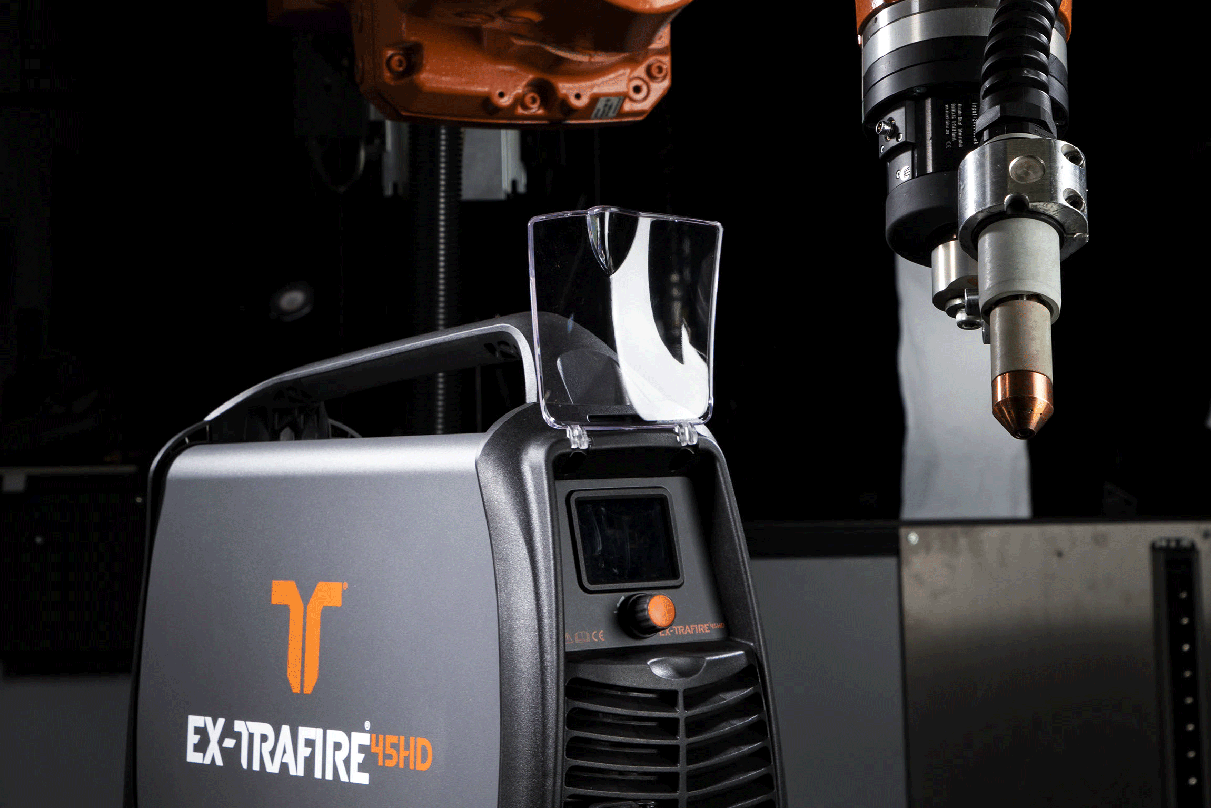

- Manuel ou mécanisé : torche FHT-EX® 45TTH ou FHT-EX® 45TTM.

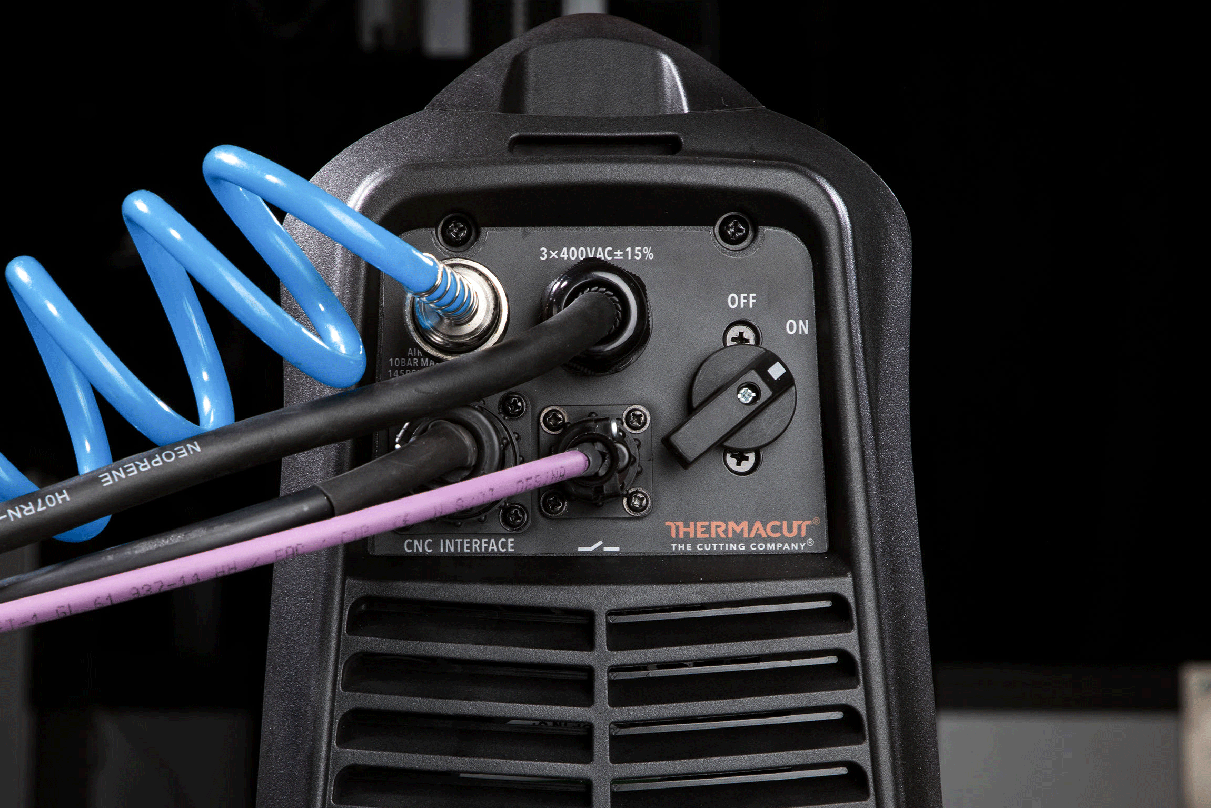

- Interface CNC : CNC-Port intégré aux systèmes référencés.
- Communication avancée : versions Machine disponibles avec Serial Interface.

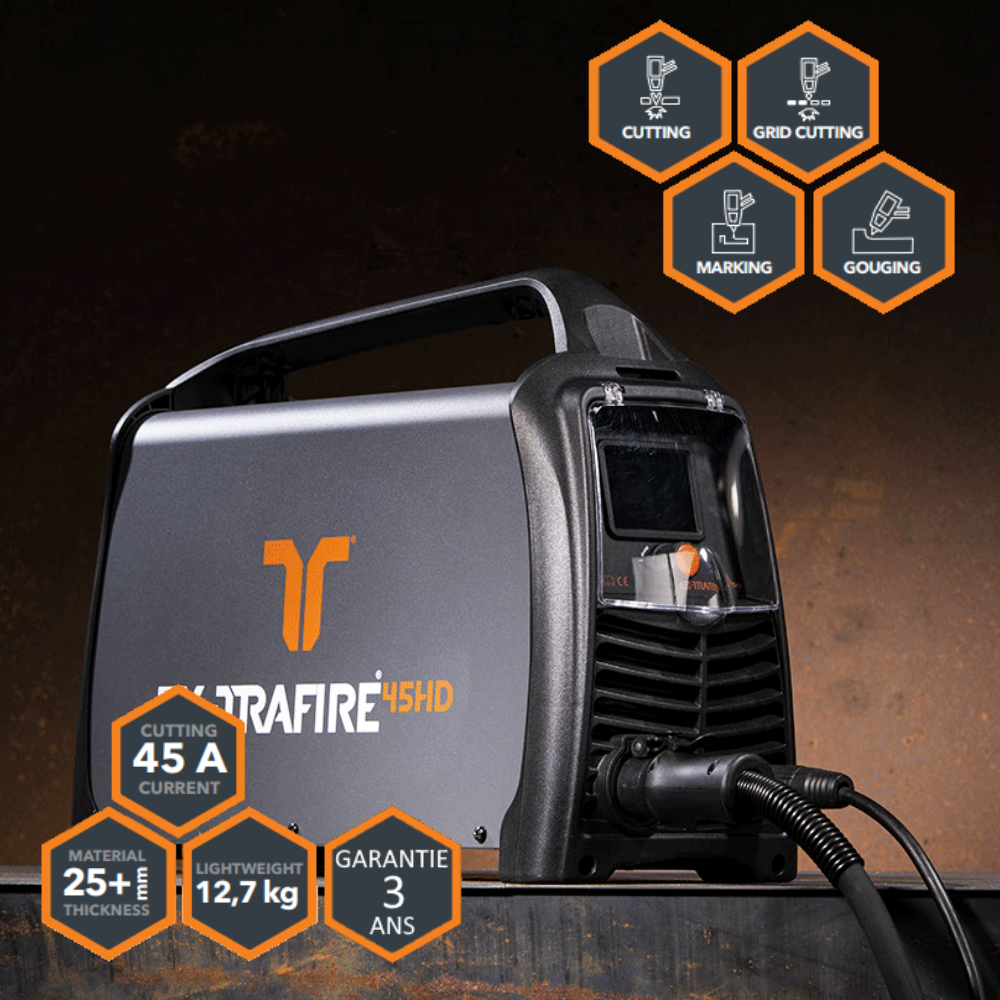

- Fonctions : découpe, découpe de grille, gougeage et marquage selon configuration et consommables.

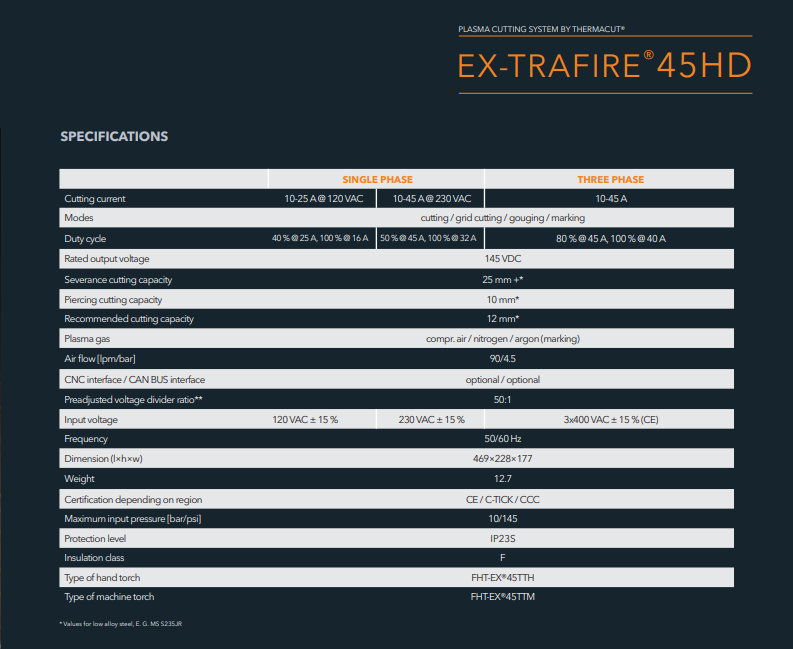

Caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 45HD |
|---|---|
| Intensité | 10 à 45 A |
| Alimentation | 120/230 V monophasé ou 3 × 400 V triphasé, 50/60 Hz selon version |
| Coupe recommandée sur acier doux | 10 mm |
| Capacité de perçage sur acier doux | 10 mm |
| Séparation maximale sur acier doux | 25 mm |
| Facteur de marche à 40 °C – monophasé | 50 % à 45 A / 100 % à 32 A |
| Facteur de marche à 40 °C – triphasé | 80 % à 45 A / 100 % à 40 A |
| Tension de sortie nominale | 145 VDC |
| Air comprimé en coupe | 90 l/min à 4,5 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 12,7 kg |
| Dimensions L × H × l | 470 × 229 × 177 mm |
| Torche manuelle | FHT-EX® 45TTH |
| Torche machine | FHT-EX® 45TTM |
| Longueurs | 5, 8 ou 15 m selon la configuration fabricant |
| Interface CNC | CNC-Port ; Serial Interface disponible sur les configurations Machine correspondantes |
| Communication série | Serial Interface pour communication bus CAN / RS selon équipement |
| Procédés / fonctions | Découpe, découpe sur grille, gougeage et marquage ; utilisation manuelle ou mécanisée |
Données Thermacut pour acier faiblement allié de type S235JR. Les possibilités d’interface dépendent de la configuration exacte du générateur.
Quelle configuration du 45HD choisir ?
Le 45HD offre davantage de possibilités de configuration que les modèles SD. Le choix porte sur le type de torche, la longueur, l’alimentation et l’interface de communication.
| Configuration | Torche | Interface | Utilisation |
|---|---|---|---|
| Manuelle – CNC-Port | FHT-EX® 45TTH | CNC-Port | Découpe manuelle avec possibilité d’exploitation des fonctions CNC de la source |
| Machine – CNC-Port | FHT-EX® 45TTM | CNC-Port | Table ou système de découpe mécanisée utilisant les signaux CNC classiques |
| Machine – CNC-Port + Serial Interface | FHT-EX® 45TTM | CNC-Port + Serial Interface | Intégration mécanisée nécessitant une communication bus supplémentaire |
Pour une table de coupe classique ne nécessitant que les signaux CNC usuels, la configuration Machine – CNC-Port peut suffire.
La version Machine – CNC-Port + Serial Interface est à retenir lorsque la commande machine doit exploiter une communication bus compatible avec l’installation.
Toutes les combinaisons alimentation × longueur × configuration n’existent pas nécessairement comme système complet fabricant.
Par exemple, Thermacut ne référence pas de système complet 45HD manuel 400 V avec torche 15 m dans le tarif 2026. Les variations WooCommerce doivent donc correspondre uniquement aux SKU fabricant réellement existants.
Comprendre les trois valeurs de capacité
Coupe recommandée : 10 mm
La coupe recommandée est l’épaisseur à utiliser en priorité pour dimensionner une production régulière.
Pour le 45HD, Thermacut indique 10 mm sur acier faiblement allié.
Perçage : 10 mm
Le perçage correspond à un amorçage directement au milieu de la tôle, sans départ depuis le bord.
Cette opération sollicite davantage la torche et les consommables et devient particulièrement importante en découpe mécanisée, où chaque nouveau contour peut demander un amorçage dans la matière.
Séparation maximale : 25 mm
La valeur de 25 mm correspond à une capacité maximale permettant de sectionner ponctuellement une forte épaisseur.
La vitesse diminue alors et la qualité du chant ne correspond plus à une coupe de production courante.
Ne dimensionnez pas le 45HD sur ses 25 mm de séparation. Pour un usage régulier, la valeur pertinente reste la coupe recommandée de 10 mm.
45HD monophasé ou triphasé ?
Le 45HD existe en version 120/230 V monophasée et en version 400 V triphasée.
La version monophasée facilite l’utilisation sur les sites ne disposant pas de triphasé, tandis que la version 400 V possède un meilleur facteur de marche à pleine puissance.
Le fait qu’un plasma fonctionne en 230 V ne signifie pas automatiquement qu’une prise domestique classique est adaptée.
Avant installation, il faut vérifier la protection électrique, l’intensité disponible et la section du circuit d’alimentation.
Quel compresseur prévoir pour le 45HD ?
Le 45HD demande environ 90 l/min à 4,5 bar en coupe.
Le compresseur doit pouvoir maintenir ce débit pendant l’utilisation et fournir un air propre et suffisamment sec.
Pour choisir le compresseur, regardez son débit réellement restitué à la pression de service, et pas uniquement le volume de sa cuve.
Pour quel utilisateur ?
Le Thermacut EX-TRAFIRE 45HD convient notamment aux :
- ateliers de serrurerie ;
- carrosseries industrielles ;
- services de maintenance ;
- ateliers travaillant principalement jusqu’à environ 10 mm ;
- utilisateurs recherchant une source compacte en monophasé ou triphasé ;
- petites tables de découpe CNC ;
- installations nécessitant une communication série supplémentaire.
30H, 45HD ou 65HD : lequel choisir ?
Choisir le 30H
L’EX-TRAFIRE® 30H est plus adapté lorsque l’essentiel du travail reste proche de 8 mm et que la priorité va à la mobilité et à une utilisation manuelle simple.
Choisir le 45HD
Le 45HD est cohérent lorsque les travaux courants atteignent environ 10 mm et qu’une torche machine, le CNC-Port, le marquage ou la Serial Interface apportent une valeur réelle.
Passer au 65HD
L’EX-TRAFIRE® 65HD devient préférable lorsque la production exige davantage de capacité ou un facteur de marche supérieur. Thermacut indique pour le 65HD une coupe recommandée de 25 mm, un perçage de 25 mm et un facteur de marche de 100 % à 65 A.
FAQ – Thermacut EX-TRAFIRE 45HD
Quelle épaisseur peut couper régulièrement le 45HD ?
Thermacut indique une coupe recommandée de 10 mm sur acier faiblement allié.
Quelle est la capacité de perçage du 45HD ?
La capacité de perçage indiquée est de 10 mm.
Peut-on couper 25 mm avec le 45HD ?
Les 25 mm correspondent à une séparation maximale occasionnelle et non à une épaisseur normale de production.
Quelle est la différence entre CNC-Port et Serial Interface ?
Le CNC-Port permet l’échange des signaux nécessaires à une utilisation mécanisée classique. La Serial Interface ajoute une possibilité de communication bus, notamment CAN ou RS selon la configuration et l’équipement raccordé.
Le 45HD existe-t-il avec une torche machine ?
Oui. Thermacut référence des configurations avec torche FHT-EX® 45TTM pour la découpe mécanisée.
Quelles longueurs de torche sont disponibles ?
Les systèmes complets utilisent des torches de 5, 8 ou 15 mètres selon la combinaison choisie. Toutes les longueurs ne sont pas disponibles avec toutes les alimentations.
Ressources pour choisir votre découpeur plasma
Retrouvez tous les découpeurs plasma et la gamme EX-TRAFIRE® HD.
Pour comparer les capacités, facteurs de marche et besoins en air comprimé, consultez :
Guide TPS : quel découpeur plasma choisir selon l’intensité et l’épaisseur ?
Fiche officielle Thermacut EX-TRAFIRE 45HD
TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège accompagne les professionnels en Wallonie et en Belgique dans le choix de l’alimentation, de la torche, de la longueur, de l’interface CNC et de la configuration mécanisée adaptée.
