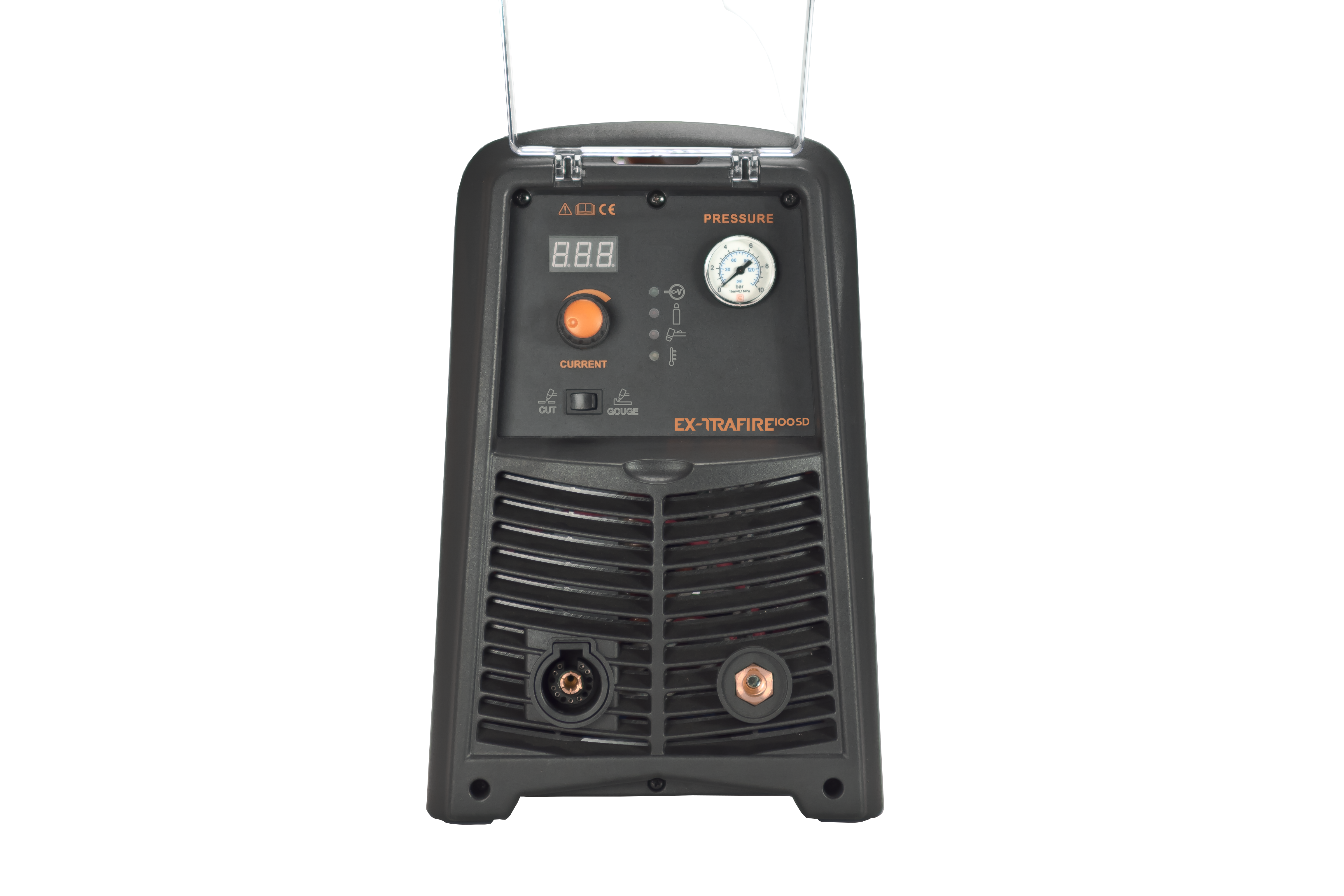

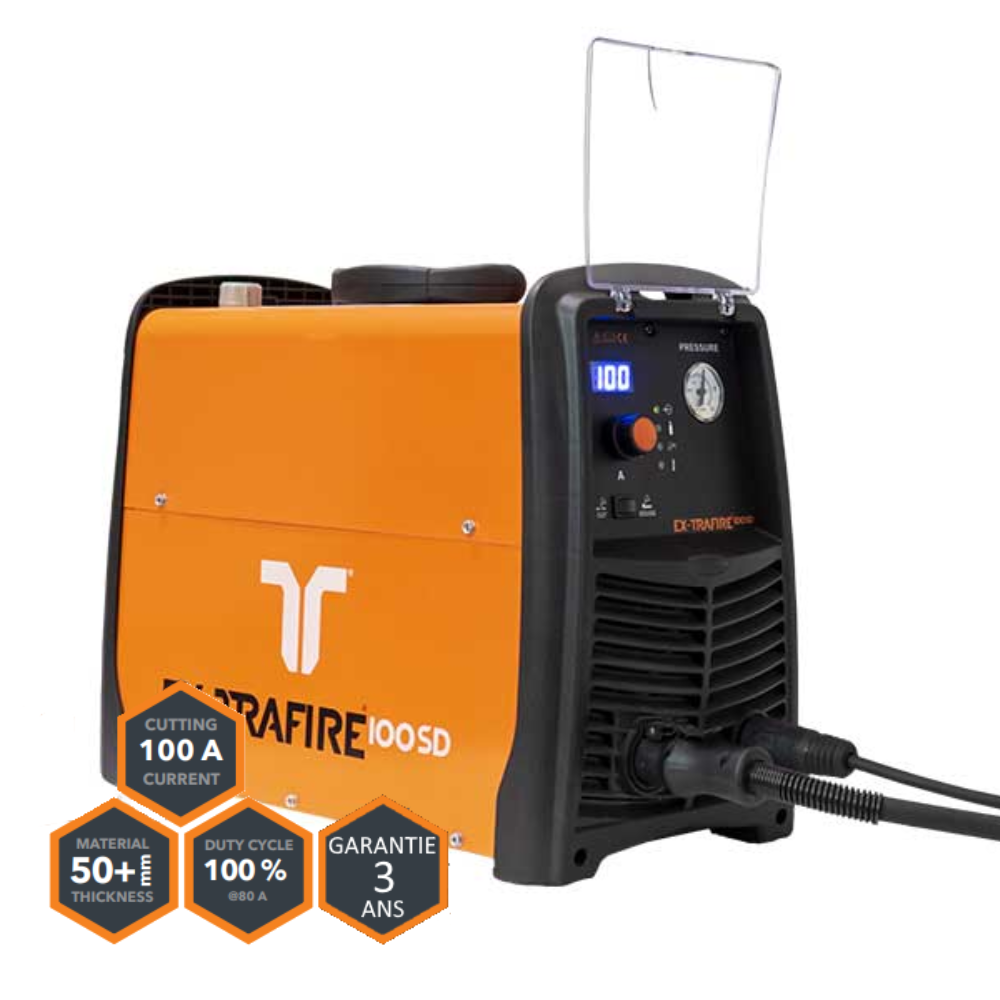

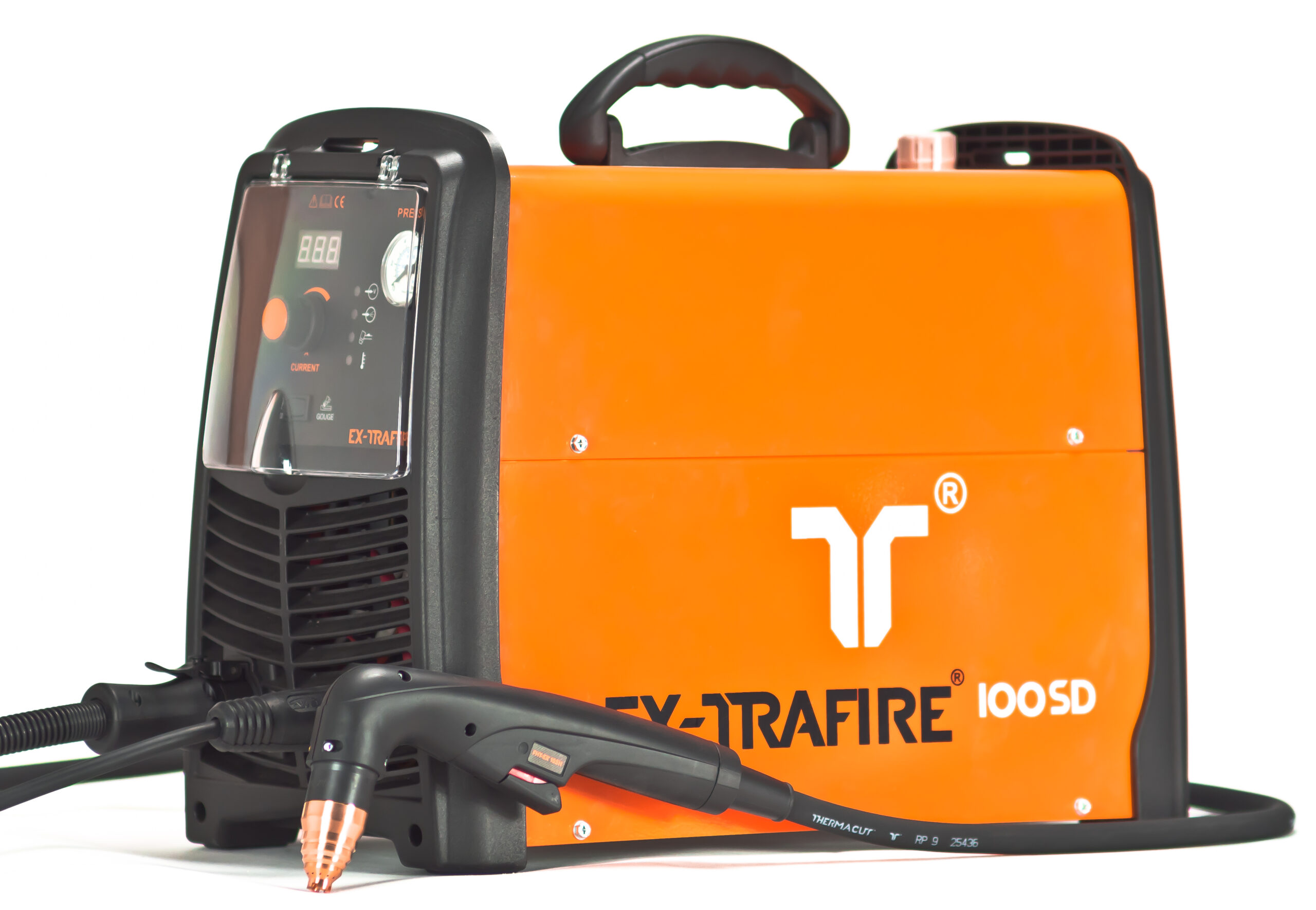

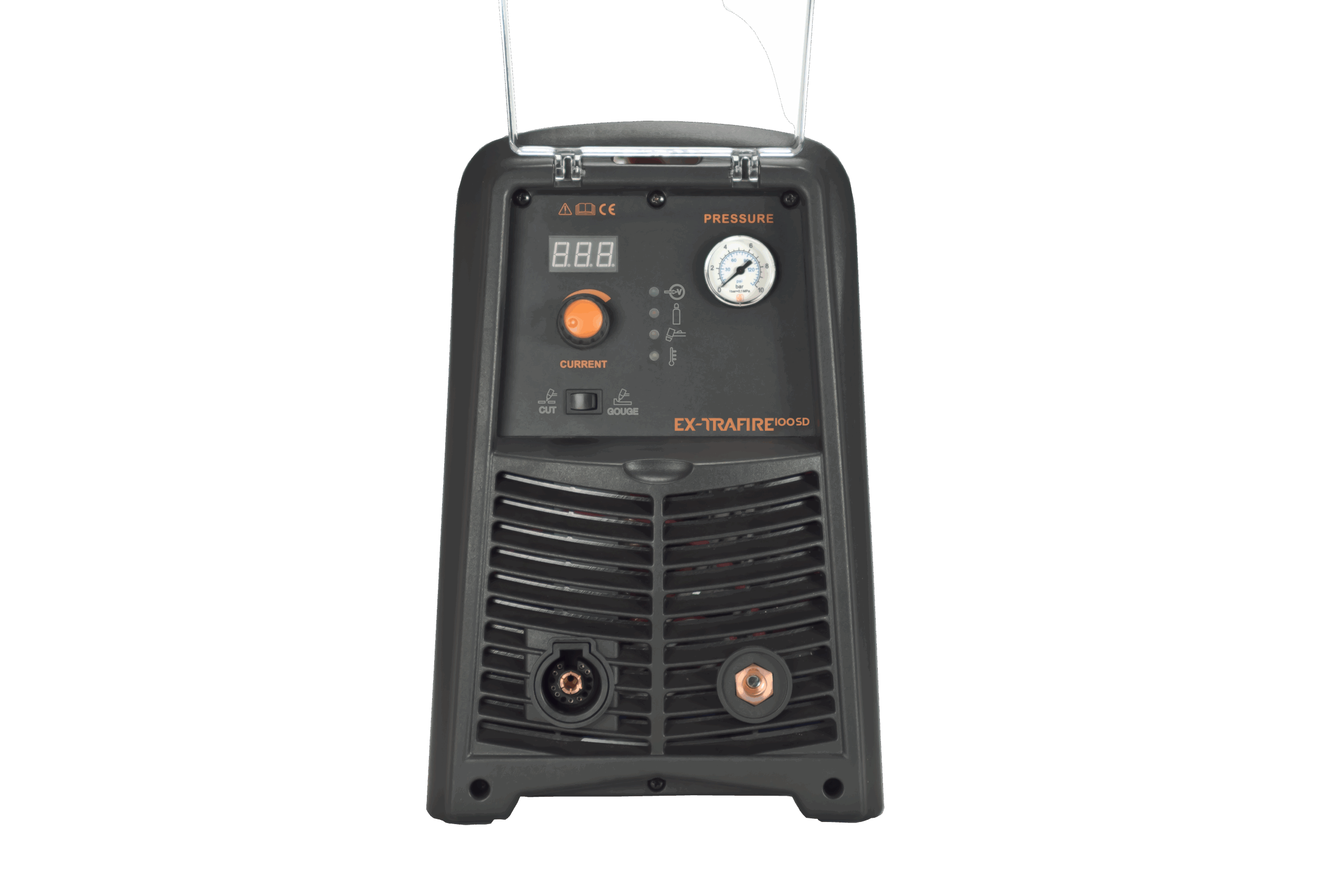

Le Thermacut EX-TRAFIRE® 100SD est un découpeur plasma triphasé professionnel de 30 à 100 A, destiné aux ateliers de fabrication métallique, aux interventions industrielles et aux applications mécanisées.
Il délivre 100 A avec un facteur de marche de 50 % et peut fonctionner en continu à 80 A dans les conditions définies par Thermacut.
Pour dimensionner une production régulière, retenez surtout la coupe recommandée de 20 mm.
Par rapport au 75SD, le 100SD apporte surtout davantage de vitesse, plus de réserve de courant et une capacité supérieure pour les travaux ponctuels exigeants.
La valeur de 50 mm correspond à une séparation maximale et non à une épaisseur normale de production.
Pourquoi choisir l’EX-TRAFIRE 100SD ?
- Puissance jusqu’à 100 A : adaptée aux travaux exigeants et aux besoins de réserve.
- Coupe recommandée : 20 mm sur acier faiblement allié.
- Perçage : jusqu’à 20 mm selon les données Thermacut.
- Facteur de marche : 50 % à 100 A et 100 % à 80 A.
- Utilisation manuelle ou mécanisée : torches FHT-EX® 105RTXH et FHT-EX® 105RTXM.
- Alimentation : 3 × 400 V.
- Fonctions : découpe, découpe sur grille et gougeage.
Caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 100SD |
|---|---|
| Intensité | 30 à 100 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée sur acier doux | 20 mm |
| Capacité de perçage sur acier doux | 20 mm |
| Séparation maximale sur acier doux | 50 mm |
| Facteur de marche à 40 °C | 50 % à 100 A / 100 % à 80 A |
| Tension de sortie nominale | 170 V ; Extra Boost 220 V |
| Air comprimé en coupe | 135 l/min à 5,2 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 24 kg |
| Dimensions L × H × l | 560 × 400 × 265 mm |
| Torche manuelle | FHT-EX® 105RTXH |
| Torche machine | FHT-EX® 105RTXM |
| Longueurs disponibles | 8 ou 15 m |
| Utilisation CNC | Interface CNC en option ; diviseur de tension préréglé 50:1 |
| Procédés / fonctions | Découpe, découpe sur grille et gougeage ; utilisation manuelle ou mécanisée |
Données Thermacut pour acier faiblement allié de type S235JR.
Quelle configuration du 100SD choisir ?
Le 100SD est proposé en 400 V triphasé avec une torche manuelle ou machine et deux longueurs de faisceau : 8 ou 15 mètres.
| Configuration | Torche | Longueur | Utilisation |
|---|---|---|---|
| Manuelle | FHT-EX® 105RTXH | 8 m | Découpe manuelle en atelier |
| Manuelle | FHT-EX® 105RTXH | 15 m | Découpe manuelle avec plus grande portée |
| Machine | FHT-EX® 105RTXM-NR | 8 m | Table ou système de découpe mécanisée |
| Machine | FHT-EX® 105RTXM-NR | 15 m | Découpe mécanisée avec distance source/table supérieure |
Pour une utilisation mécanisée, choisissez directement la version Machine équipée de la FHT-EX® 105RTXM-NR.
La longueur 15 m est surtout utile lorsque l’implantation impose une distance importante entre la source plasma et la table de coupe.
Comprendre les trois valeurs de capacité
Coupe recommandée : 20 mm
La coupe recommandée reste la valeur principale pour dimensionner une production régulière.
Thermacut maintient 20 mm comme capacité recommandée du 100SD. Par rapport au 75SD, le gain se situe surtout dans la vitesse de travail et la réserve de puissance disponible.
Perçage : 20 mm
Le perçage consiste à démarrer directement au milieu d’une tôle pleine.
Cette opération est plus exigeante pour la torche et les consommables qu’un départ depuis le bord.
Pour les applications mécanisées, cette capacité est particulièrement importante car une table CNC réalise fréquemment des amorçages au milieu de la tôle.
Séparation maximale : 50 mm
La capacité de 50 mm permet de sectionner ponctuellement une forte épaisseur.
À cette limite, la vitesse diminue nettement et la qualité du chant ne correspond plus à une coupe de production courante.
Le 100SD ne doit pas être présenté comme un plasma destiné à produire régulièrement dans 50 mm d’acier.
La valeur pertinente pour une utilisation régulière reste la coupe recommandée de 20 mm.
Pourquoi choisir 100 A si la coupe recommandée reste à 20 mm ?
Une intensité plus élevée ne sert pas uniquement à augmenter l’épaisseur maximale.
Les 100 A du 100SD peuvent notamment apporter :
- davantage de vitesse dans certaines épaisseurs ;
- une meilleure réserve de puissance ;
- plus de souplesse pour des travaux ponctuellement exigeants ;
- une capacité de séparation supérieure ;
- une marge supplémentaire pour certaines applications industrielles.
Deux plasmas peuvent afficher la même épaisseur de coupe recommandée tout en offrant des performances différentes en vitesse, facteur de marche et réserve de puissance.
Le choix ne doit donc pas se faire uniquement sur le nombre de millimètres annoncé.
Quel compresseur prévoir pour le 100SD ?
Le 100SD demande environ 135 l/min à 5,2 bar en coupe.
Le compresseur doit maintenir ce débit pendant l’utilisation tout en tenant compte des autres équipements éventuellement raccordés au réseau d’air comprimé.
Le débit nominal du compresseur ne suffit pas à lui seul. L’installation doit fournir un air stable, propre et suffisamment sec afin de préserver la qualité de coupe et la durée de vie des consommables.
Pour quel utilisateur ?
Le Thermacut EX-TRAFIRE 100SD convient notamment aux :
- ateliers de chaudronnerie ;
- entreprises de construction métallique ;
- services de maintenance industrielle ;
- ateliers recherchant davantage de vitesse dans les épaisseurs intermédiaires ;
- utilisateurs nécessitant une réserve jusqu’à 100 A ;
- installations de découpe mécanisée ;
- entreprises devant ponctuellement sectionner des épaisseurs importantes.
75SD, 100SD ou 105HD : lequel choisir ?
Choisir le 75SD
L’EX-TRAFIRE® 75SD est souvent plus rationnel lorsque 20 mm couvrent déjà le besoin et que ses 75 A disponibles en continu suffisent à la production.
Choisir le 100SD
Le 100SD se justifie lorsque vous recherchez davantage de vitesse, une réserve jusqu’à 100 A ou une capacité de séparation ponctuelle plus importante.
Comparer avec le 105HD
L’EX-TRAFIRE® 105HD est à étudier lorsque le facteur de marche de 100 % au courant nominal, le marquage ou une intégration mécanisée plus avancée deviennent prioritaires.
FAQ – Thermacut EX-TRAFIRE 100SD
Quelle épaisseur peut couper régulièrement le 100SD ?
Thermacut indique une coupe recommandée de 20 mm sur acier faiblement allié.
Pourquoi choisir le 100SD plutôt que le 75SD si les deux sont annoncés à 20 mm ?
Le 100SD apporte davantage de puissance disponible, ce qui peut améliorer la vitesse, la réserve de courant et la capacité à traiter ponctuellement des travaux plus exigeants.
Le 100SD fonctionne-t-il en continu à 100 A ?
Non. Thermacut indique un facteur de marche de 50 % à 100 A et de 100 % à 80 A à 40 °C.
Peut-on réellement couper 50 mm ?
Les 50 mm correspondent à une capacité maximale de séparation ponctuelle. Cette valeur ne correspond pas à une épaisseur normale de production.
Le 100SD peut-il être utilisé sur une table CNC ?
Oui. Thermacut référence des systèmes complets avec torche machine FHT-EX® 105RTXM-NR en longueurs 8 et 15 mètres.
Quel débit d’air faut-il prévoir ?
Le 100SD demande environ 135 l/min à 5,2 bar pendant la coupe.
Ressources pour choisir votre découpeur plasma
Retrouvez tous les découpeurs plasma et la gamme EX-TRAFIRE® SD.
Pour comparer les intensités, capacités de coupe, facteurs de marche et besoins en air comprimé, consultez :
Guide TPS : quel découpeur plasma choisir selon l’intensité et l’épaisseur ?
Fiche officielle Thermacut EX-TRAFIRE 100SD
TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège accompagne les professionnels en Wallonie et en Belgique dans le choix de la puissance plasma, de la torche, de la longueur de faisceau, du compresseur et de la configuration mécanisée.
