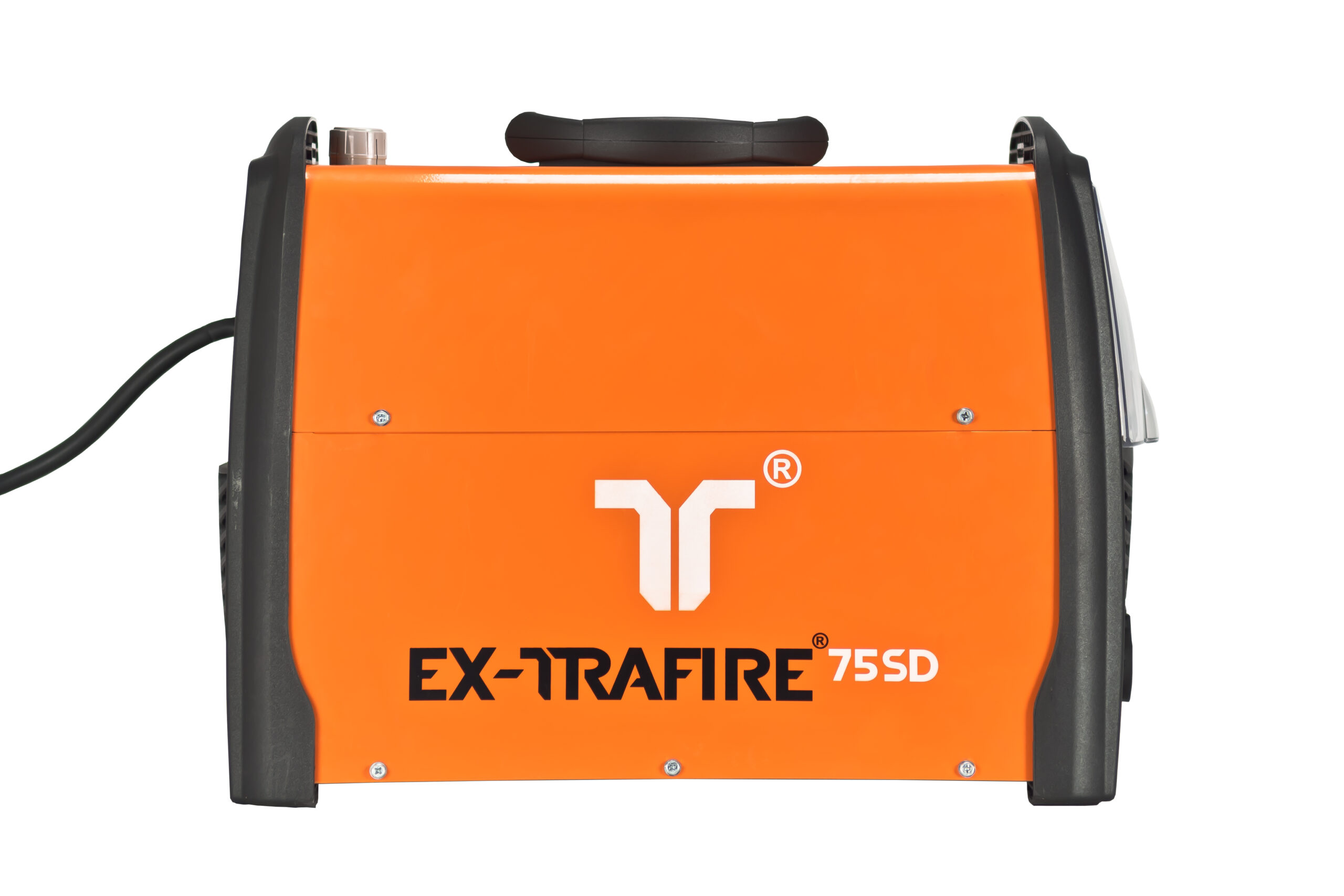

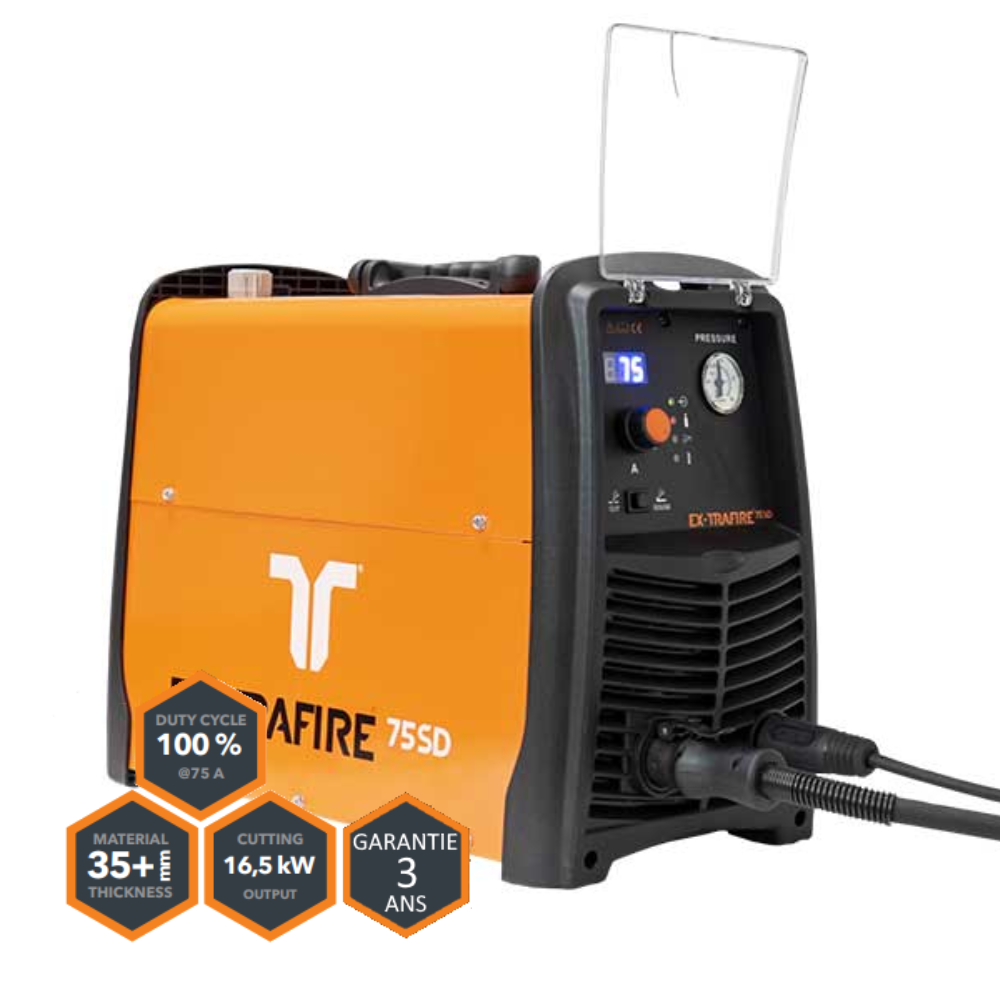

Le Thermacut EX-TRAFIRE® 75SD est un découpeur plasma professionnel triphasé de 30 à 75 A, destiné à la fabrication métallique, à la maintenance industrielle et à la découpe mécanisée.
Avec un facteur de marche de 100 % à 75 A, il est particulièrement adapté aux ateliers qui souhaitent utiliser la puissance nominale de manière soutenue et travailler régulièrement jusqu’à 20 mm sur acier doux.
Pour dimensionner une production régulière avec le 75SD, retenez surtout la coupe recommandée de 20 mm.
La valeur de 35 mm correspond à une séparation maximale occasionnelle. Elle ne doit pas être considérée comme une épaisseur normale de production.
Pourquoi choisir l’EX-TRAFIRE 75SD ?
- 75 A disponibles en continu : facteur de marche de 100 % à 75 A à 40 °C.
- Coupe recommandée : 20 mm sur acier faiblement allié.
- Perçage : jusqu’à 20 mm selon les données Thermacut.
- Utilisation manuelle ou mécanisée : torches FHT-EX® 105RTXH et FHT-EX® 105RTXM.
- Alimentation atelier : 3 × 400 V.
- Fonctions : découpe, découpe de grille et gougeage.
- CNC : intégration possible pour la découpe mécanisée.
Caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 75SD |
|---|---|
| Intensité | 30 à 75 A |
| Alimentation | 3 × 400 V ±15 %, 50/60 Hz |
| Coupe recommandée sur acier doux | 20 mm |
| Capacité de perçage sur acier doux | 20 mm |
| Séparation maximale sur acier doux | 35 mm |
| Facteur de marche à 40 °C | 100 % à 75 A |
| Tension de sortie nominale | 170 V ; Extra Boost 220 V |
| Air comprimé en coupe | 110 l/min à 5,2 bar |
| Pression d’entrée maximale | 10 bar |
| Poids de la source | 24 kg |
| Dimensions L × H × l | 560 × 400 × 265 mm |
| Torche manuelle | FHT-EX® 105RTXH |
| Torche machine | FHT-EX® 105RTXM |
| Longueurs disponibles | 8 ou 15 m |

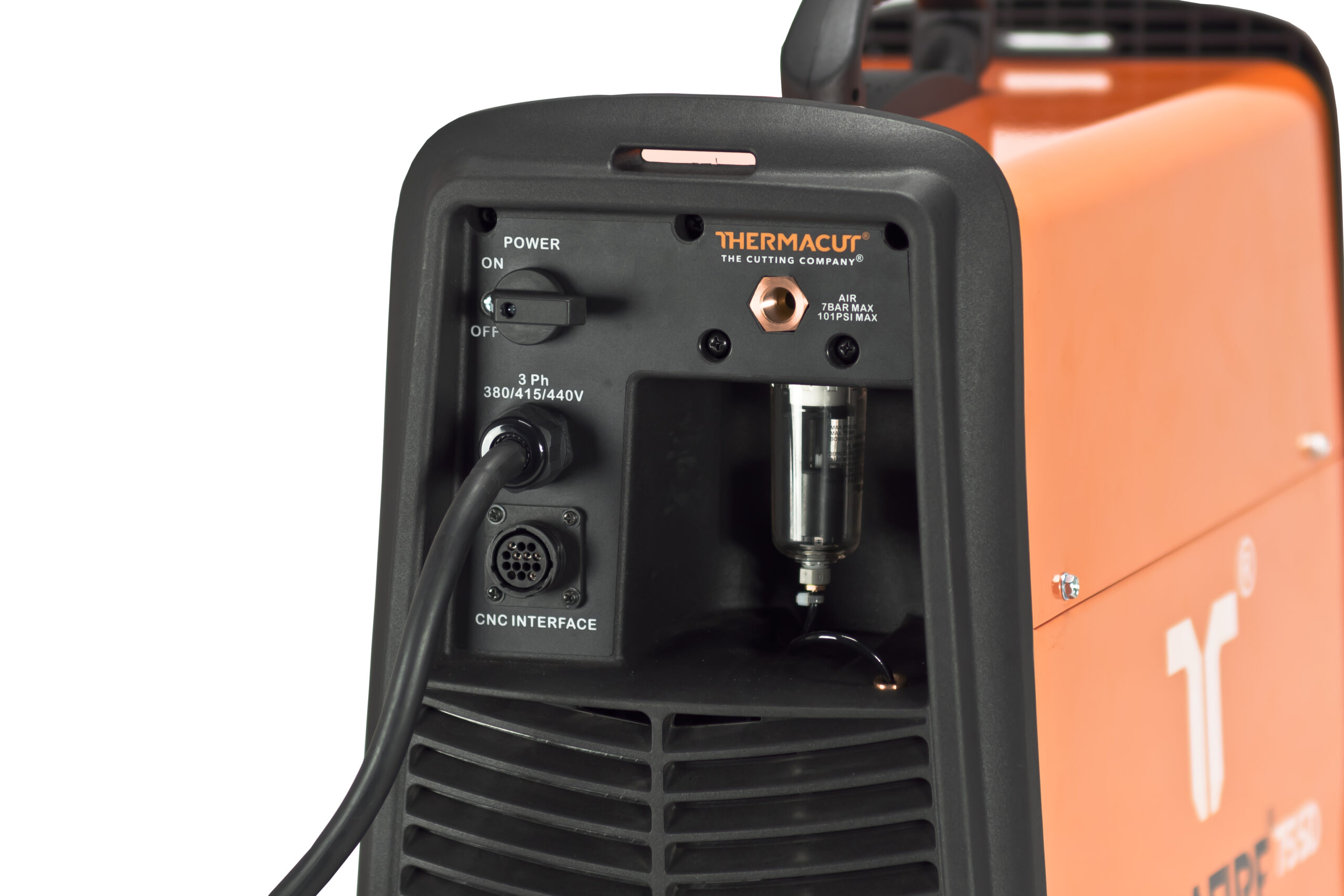

| Utilisation CNC | Interface CNC en option ; diviseur de tension préréglé 50:1 |
| Procédés / fonctions | Découpe, découpe sur grille et gougeage ; utilisation manuelle ou mécanisée |
Données Thermacut pour acier faiblement allié de type S235JR.
Quelle configuration du 75SD choisir ?
Le 75SD est proposé en 400 V triphasé avec une torche manuelle ou machine et deux longueurs de faisceau : 8 ou 15 mètres.
| Configuration | Torche | Longueur | Utilisation |
|---|---|---|---|
| Manuelle | FHT-EX® 105RTXH | 8 m | Découpe manuelle en atelier |
| Manuelle | FHT-EX® 105RTXH | 15 m | Découpe manuelle avec plus grande portée |
| Machine | FHT-EX® 105RTXM-NR | 8 m | Table ou système de découpe mécanisée |
| Machine | FHT-EX® 105RTXM-NR | 15 m | Découpe mécanisée avec distance source/table supérieure |
Pour une utilisation sur table ou chariot de découpe, choisissez directement la version Machine équipée de la FHT-EX® 105RTXM-NR.
La longueur 15 m n’apporte un avantage que si la distance entre le générateur et la zone de coupe le nécessite réellement.
Comprendre les trois valeurs de capacité
Coupe recommandée : 20 mm
La coupe recommandée est l’épaisseur à privilégier pour dimensionner une utilisation professionnelle régulière.
Sur le 75SD, Thermacut indique 20 mm sur acier doux. Cette valeur vise un bon équilibre entre vitesse, qualité de chant et répétabilité.
Perçage : 20 mm
Le perçage correspond à un amorçage directement au milieu d’une tôle pleine, sans départ depuis le bord.
Cette opération projette davantage de métal vers la torche et sollicite plus fortement les consommables.
La capacité de perçage est donc particulièrement importante lorsque le plasma travaille sur une table de découpe CNC.
Séparation maximale : 35 mm
Les 35 mm correspondent à une capacité maximale permettant de sectionner ponctuellement une épaisseur importante.
La vitesse est alors nettement inférieure et la qualité du chant peut nécessiter davantage de reprise.
Une capacité maximale de séparation de 35 mm ne signifie pas que le 75SD est une machine de production 35 mm.
Pour une production régulière, la référence pertinente reste la coupe recommandée de 20 mm.
Pourquoi le facteur de marche de 100 % est-il important ?
Le 75SD possède un facteur de marche de 100 % à 75 A à 40 °C.
Cela signifie que, dans les conditions définies par le fabricant, la source est conçue pour fonctionner à son courant nominal sans nécessiter de cycle d’arrêt lié au facteur de marche.
Pour un atelier qui effectue de longues coupes ou travaille régulièrement à forte intensité, le facteur de marche peut être aussi important que l’épaisseur maximale annoncée.
Quel compresseur prévoir pour le 75SD ?
Le 75SD demande environ 110 l/min à 5,2 bar pendant la coupe.
Le compresseur doit être capable de maintenir ce débit pendant l’utilisation, en tenant compte des autres équipements éventuellement raccordés au même réseau d’air.
Un débit suffisant ne suffit pas. L’air doit également être propre et suffisamment sec afin de préserver la qualité de coupe et la durée de vie des consommables.
Pour quel utilisateur ?
Le Thermacut EX-TRAFIRE 75SD vise notamment :
- les ateliers de serrurerie et métallerie ;
- la chaudronnerie ;
- la construction métallique ;
- les services de maintenance industrielle ;
- les ateliers travaillant régulièrement jusqu’à environ 20 mm ;
- les installations de découpe mécanisée ;
- les entreprises recherchant 75 A avec un facteur de marche élevé.
55SD, 75SD ou 100SD : lequel choisir ?
Choisir le 55SD
L’EX-TRAFIRE® 55SD est plus adapté lorsque vos travaux réguliers restent proches de 16 mm et que la compacité ainsi qu’un besoin d’air plus faible sont prioritaires.
Choisir le 75SD
Le 75SD constitue le choix logique lorsque la production atteint régulièrement 20 mm et que le facteur de marche de 100 % à 75 A apporte un avantage réel.
Passer au 100SD
L’EX-TRAFIRE® 100SD devient préférable lorsqu’une réserve de puissance supplémentaire est nécessaire ou lorsque les besoins évoluent vers des épaisseurs et des cadences supérieures.
FAQ – Thermacut EX-TRAFIRE 75SD
Quelle épaisseur peut couper régulièrement le 75SD ?
Thermacut indique une coupe recommandée de 20 mm sur acier faiblement allié. C’est cette valeur qu’il faut privilégier pour dimensionner une production régulière.
Quelle est la capacité de perçage du 75SD ?
La capacité de perçage indiquée est de 20 mm sur acier doux.
Peut-on réellement couper 35 mm avec le 75SD ?
Les 35 mm correspondent à une séparation maximale occasionnelle. Cette valeur ne correspond pas à une épaisseur normale de production.
Le 75SD peut-il fonctionner en continu à 75 A ?
Thermacut indique un facteur de marche de 100 % à 75 A à 40 °C dans les conditions définies par le fabricant.
Le 75SD peut-il être utilisé sur une table CNC ?
Oui. Thermacut référence des systèmes complets avec torche machine FHT-EX® 105RTXM-NR en longueurs 8 et 15 mètres.
Quelles longueurs de torche sont disponibles ?
Les systèmes complets 75SD sont proposés avec des torches de 8 ou 15 mètres.
