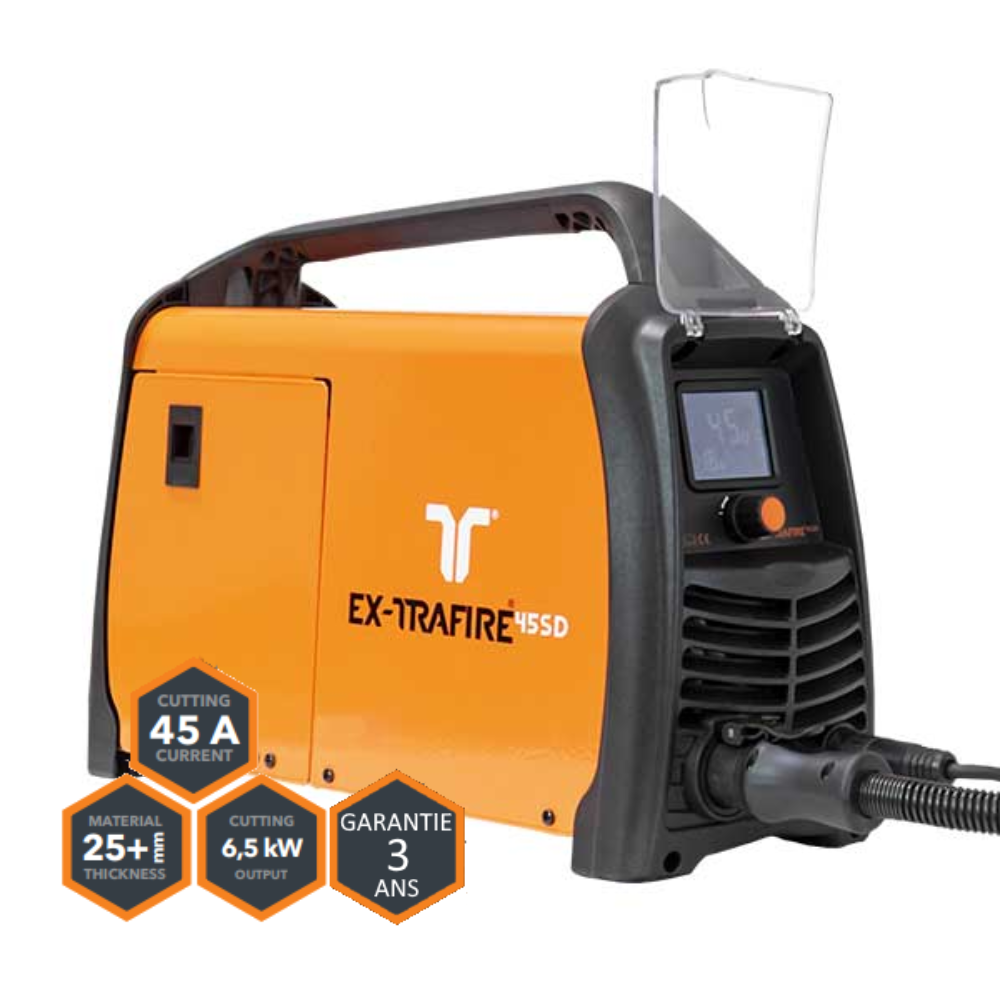

Le Thermacut EX-TRAFIRE® 45SD est un découpeur plasma polyvalent de 20 à 45 A, disponible en alimentation monophasée 230 V ou triphasée 400 V selon la version.
Il permet la découpe manuelle, la découpe mécanisée et le gougeage, avec un format portable et une source de 12,7 kg.
Le 45SD constitue un bon compromis pour l’utilisateur qui souhaite conserver une machine transportable tout en disposant de 45 A, d’une coupe recommandée de 12 mm et de la possibilité de travailler avec une torche manuelle ou machine.
Pourquoi choisir l’EX-TRAFIRE 45SD ?
- Deux alimentations disponibles : monophasé 230 V ou triphasé 400 V selon la configuration.
- Coupe recommandée : jusqu’à 12 mm sur acier faiblement allié selon les données Thermacut.
- Découpe manuelle ou mécanisée : torches FHT-EX® 45TTH et 45TTM selon configuration.

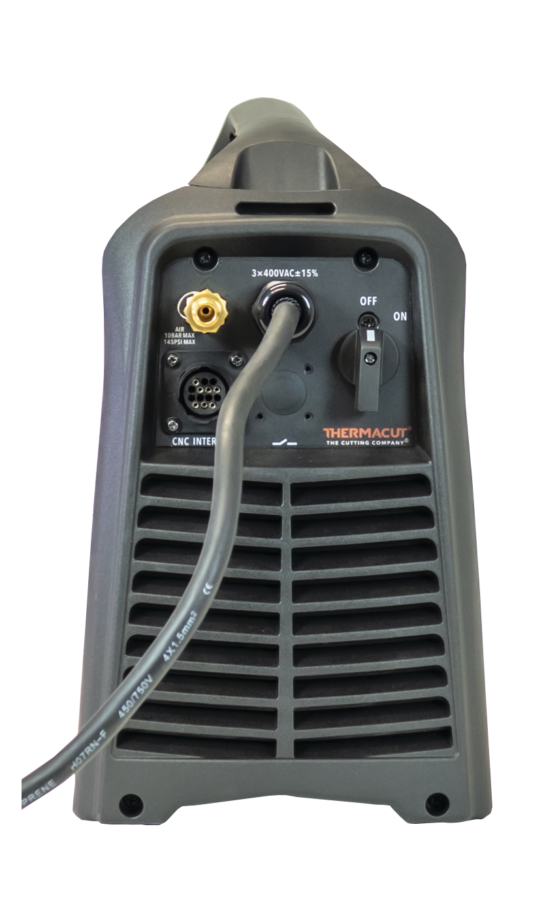

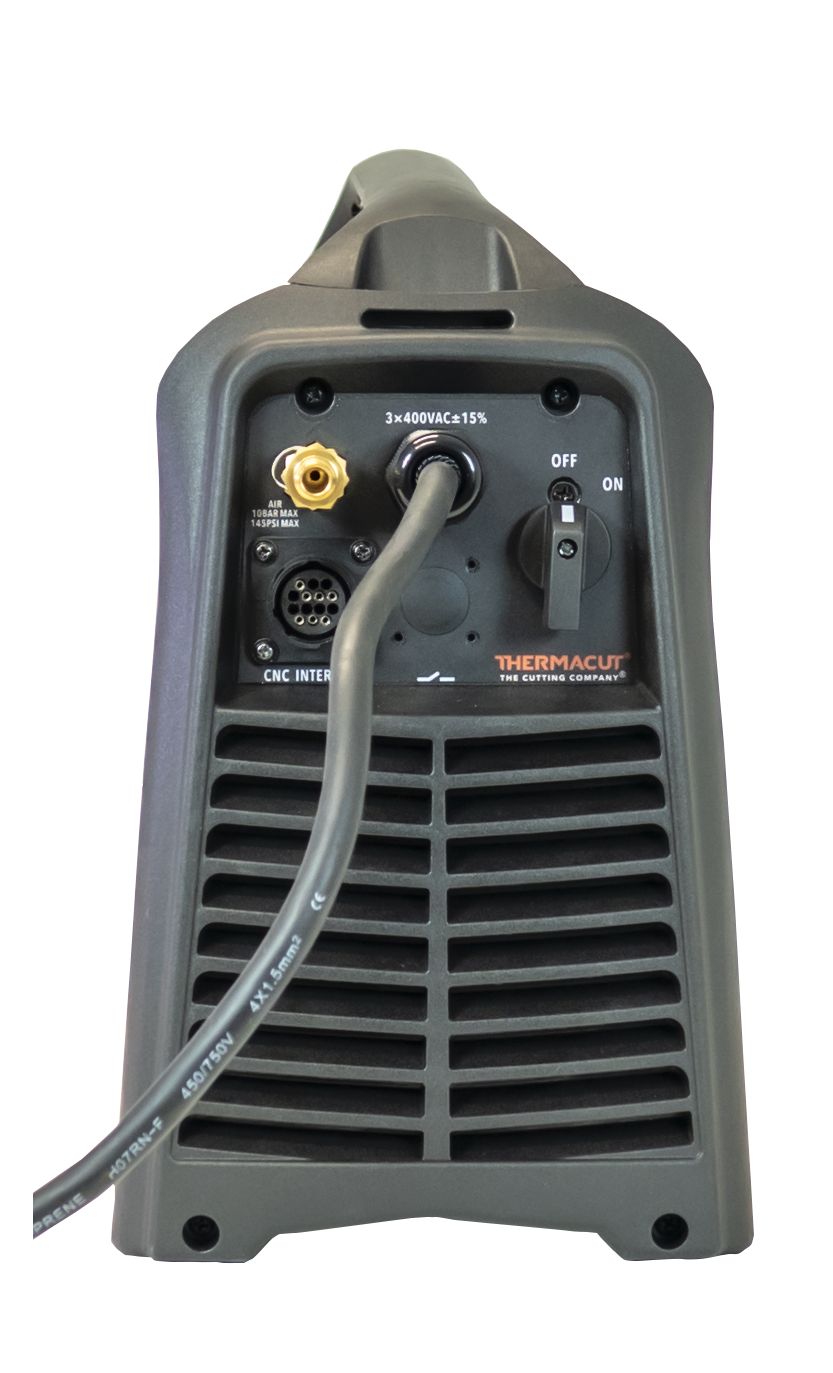

- Interface CNC : adaptée à l’intégration sur une installation de découpe mécanisée.
- Fonctions atelier : découpe, découpe de grille et gougeage.
- Format transportable : source de 12,7 kg.
Le 45SD en monophasé 230 V demande 32 A au primaire lorsqu’on veut disposer de toute sa capacité.
Une alimentation de cette intensité est peu courante dans une habitation privée et ne doit pas être assimilée à une simple prise domestique 16 A.
Avant de choisir la version monophasée, TPS recommande donc de vérifier l’intensité réellement disponible, la protection du circuit et la section du câblage.
Pour un atelier équipé en triphasé, la version 3 × 400 V est souvent plus cohérente, notamment en raison de son meilleur facteur de marche.

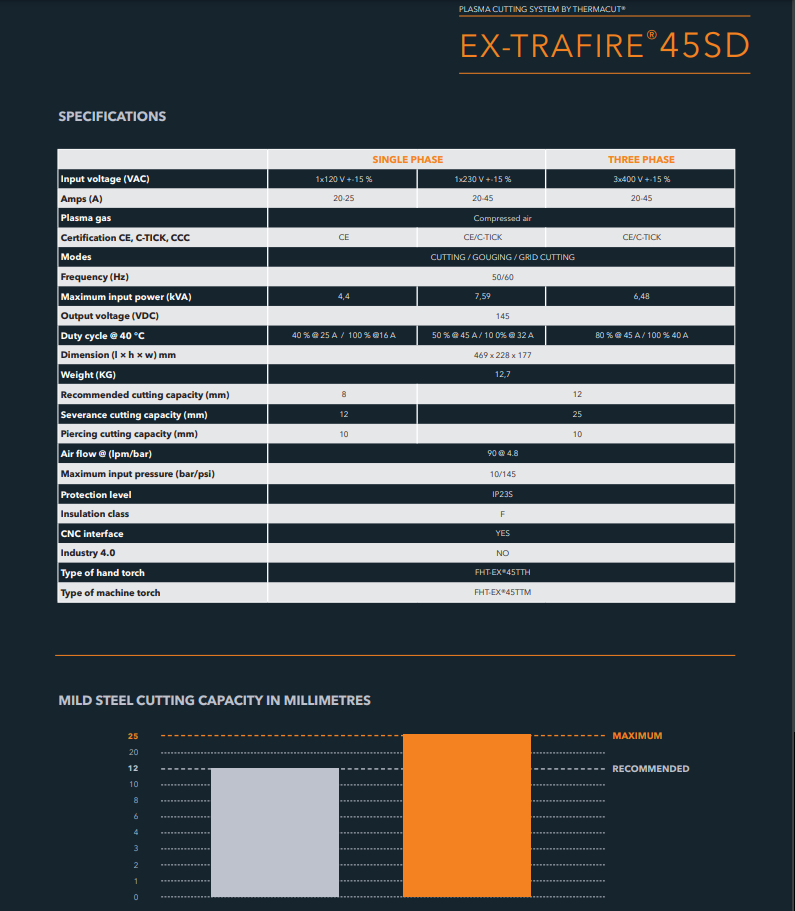

Caractéristiques techniques
| Caractéristique | EX-TRAFIRE® 45SD |
|---|---|
| Modèle | Thermacut EX-TRAFIRE® 45SD |
| Intensité de coupe | 20–45 A |
| Alimentation | 1 × 230 V ±15 % ou 3 × 400 V ±15 %, 50/60 Hz selon version |
| Coupe recommandée | 12 mm* |
| Capacité de perçage | 10 mm* |
| Séparation maximale | 25 mm* |
| Facteur de marche à 40 °C – 230 V | 50 % à 45 A / 100 % à 32 A |
| Facteur de marche à 40 °C – 400 V | 80 % à 45 A / 100 % à 40 A |
| Gaz plasma | Air comprimé ou azote |
| Pression d’air de travail | 4,8 bar – entrée maximale 10 bar |
| Débit d’air | Environ 90 l/min |
| Dimensions L × H × l | 469,9 × 228,6 × 177 mm |
| Poids de la source | 12,7 kg |
| Torche manuelle | FHT-EX® 45TTH |
| Torche machine | FHT-EX® 45TTM |
| Longueurs disponibles | 5, 8 ou 15 m selon la configuration fabricant |
| Utilisation CNC | Oui – découpe mécanisée |
| Procédés / fonctions | Découpe, découpe de grille, gougeage |
* Valeurs Thermacut pour acier faiblement allié, par exemple S235JR.
Quelle configuration du 45SD choisir ?
Le 45SD existe en plusieurs configurations combinant alimentation, type de torche et longueur de faisceau.
| Critère | Choix | Pour quelle utilisation ? |
|---|---|---|
| Alimentation | 230 V monophasé | Intervention ou atelier ne disposant pas du triphasé, sous réserve d’une alimentation électrique suffisamment dimensionnée |
| Alimentation | 3 × 400 V | Atelier professionnel et utilisation plus soutenue |
| Torche | FHT-EX® 45TTH manuelle | Découpe manuelle à la main |
| Torche | FHT-EX® 45TTM machine | Table, chariot ou système de découpe mécanisée |
| Longueur | 5 / 8 / 15 m | À choisir selon la distance entre la source plasma et la zone de coupe |
Toutes les combinaisons alimentation × torche × longueur ne possèdent pas nécessairement une référence fabricant.
Les variations proposées sur cette fiche correspondent aux systèmes complets réellement référencés par Thermacut.
Coupe recommandée, perçage et séparation : quelle différence ?
Coupe recommandée : 12 mm
La coupe recommandée est la valeur à privilégier pour dimensionner une utilisation régulière.
Elle correspond à une plage dans laquelle le plasma peut offrir un compromis cohérent entre vitesse, qualité de coupe et durée de vie des consommables.
Perçage : 10 mm
Le perçage correspond à un démarrage directement au milieu de la tôle, sans commencer depuis le bord.
Cette opération est plus exigeante pour la torche car les projections sont dirigées vers les consommables au moment de l’amorçage.
Cette caractéristique devient particulièrement importante lorsque le plasma est utilisé sur une table de découpe CNC.
Séparation maximale : 25 mm
Les 25 mm correspondent à une capacité maximale de séparation ponctuelle.
Cette valeur ne doit pas être assimilée à une épaisseur normale de production. À proximité de cette limite, la vitesse diminue et la qualité de coupe peut nécessiter davantage de finition.
Pour choisir un plasma, dimensionnez la machine sur votre épaisseur de travail habituelle, pas sur sa capacité maximale de séparation.
45SD monophasé ou triphasé ?
Les deux versions développent jusqu’à 45 A en sortie, mais leur comportement en utilisation soutenue n’est pas identique.
La version 230 V monophasée apporte l’avantage de pouvoir travailler sur un site ne disposant pas de triphasé, à condition que l’installation électrique fournisse l’intensité nécessaire.
La version 3 × 400 V possède un facteur de marche supérieur à pleine puissance et constitue généralement le choix le plus logique lorsqu’une alimentation triphasée est disponible dans l’atelier.
Pour quel utilisateur ?
L’EX-TRAFIRE 45SD convient notamment aux :
- serruriers ;
- métalliers ;
- services de maintenance ;
- ateliers de fabrication ;
- entreprises utilisant ponctuellement ou régulièrement une découpe mécanisée ;
- professionnels recherchant davantage de capacité qu’un plasma 30 A tout en conservant une source transportable.
Quand choisir le modèle inférieur ou supérieur ?
Choisissez l’EX-TRAFIRE 30H si vous travaillez principalement sur des épaisseurs plus faibles et privilégiez un équipement très léger en monophasé.
Passez à l’EX-TRAFIRE 55SD si vous devez travailler régulièrement sur des épaisseurs supérieures : Thermacut indique une coupe recommandée de 16 mm pour le 55SD.
FAQ – Thermacut EX-TRAFIRE 45SD
Quelle épaisseur peut couper régulièrement le Thermacut 45SD ?
Thermacut indique une coupe recommandée de 12 mm sur acier faiblement allié. La capacité maximale de séparation de 25 mm ne correspond pas à une épaisseur normale de production.
Le 45SD existe-t-il en monophasé ?
Oui. Le 45SD existe en version monophasée 230 V ainsi qu’en version triphasée 400 V.
Peut-on brancher le 45SD monophasé sur une prise domestique classique ?
Il ne faut pas partir de ce principe. Selon le repère terrain TPS, la version monophasée peut demander 32 A au primaire pour exploiter pleinement la machine. Une prise domestique classique 16 A n’est donc pas adaptée à cette utilisation.
Le 45SD peut-il être utilisé sur une table de découpe ?
Oui. Des configurations avec torche machine FHT-EX® 45TTM et CNC-Port sont référencées par Thermacut pour la découpe mécanisée.
Quelle longueur de torche choisir ?
Le choix entre 5, 8 et 15 m dépend principalement de la distance entre la source plasma et la zone de travail. Toutes les longueurs ne sont toutefois pas disponibles dans toutes les configurations.
Conseils TPS pour choisir votre découpeur plasma
Comparez les découpeurs plasma et parcourez la gamme EX-TRAFIRE SD.
Pour comparer les intensités, épaisseurs de coupe, facteurs de marche et besoins en air comprimé, consultez également notre guide :
Quel découpeur plasma choisir selon l’intensité et l’épaisseur ?
TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège accompagne les professionnels en Wallonie et en Belgique dans le choix de l’alimentation, de la torche, de la longueur de faisceau et de la capacité réellement adaptée à leur utilisation.
