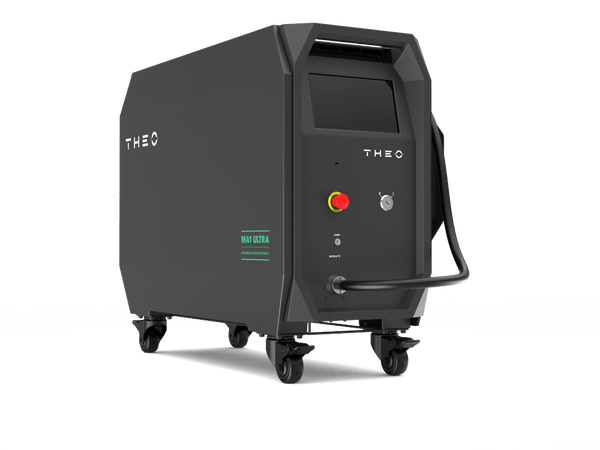

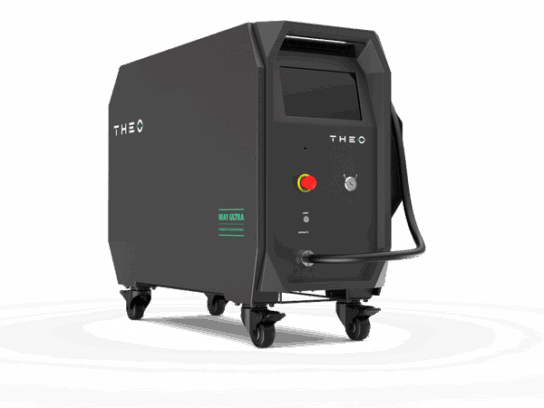

Le THEO MA1 Ultra est le modèle 2000 W de la gamme de postes de soudage laser manuels THEO MA1.
Il se positionne comme la solution destinée aux applications qui recherchent la plus forte pénétration, la plus grande réserve de puissance et une capacité de production soutenue, tout en conservant l’architecture compacte et refroidie directement par air de la gamme.
Parce que certaines applications justifient réellement les 2000 W : épaisseurs plus importantes, besoin de réserve, cadence élevée ou volonté de disposer du niveau de puissance maximal de la gamme.
Pour TPS, le MA1 Ultra doit être choisi lorsque cette puissance supplémentaire apporte un avantage concret sur la pièce, pas simplement parce qu’il s’agit du modèle le plus puissant.
THEO MA1 Ultra : 2000 W pour les applications les plus exigeantes
Le MA1 Ultra est particulièrement intéressant pour les entreprises qui recherchent davantage de profondeur de pénétration et de marge de fonctionnement que sur le MA1-65 1500 W.
Il constitue notamment une orientation intéressante pour :
- les productions industrielles soutenues ;
- les assemblages nécessitant davantage de pénétration ;
- les épaisseurs supérieures aux applications courantes des modèles 800, 1200 et 1500 W ;
- les applications acier et inox exigeantes ;
- les applications aluminium nécessitant davantage de réserve ;
- les ateliers souhaitant couvrir une plage d’applications très large ;
- les projets destinés à évoluer vers une intégration robotisée ou cobotisée.
Quelle épaisseur peut souder le THEO MA1 Ultra 2000 W ?
| Matériau | Notice technique | Brochure commerciale |
|---|---|---|
| Acier carbone | jusqu’à ≈ 8,0 mm | jusqu’à ≈ 8,5 mm |
| Acier inoxydable | jusqu’à ≈ 8,0 mm | jusqu’à ≈ 8,5 mm |
| Acier galvanisé | jusqu’à ≈ 8,0 mm | jusqu’à ≈ 8,5 mm |
| Aluminium | jusqu’à ≈ 6,0 mm | jusqu’à ≈ 6,5 mm |
La notice technique THEO donne environ 8,0 mm sur acier/inox et 6,0 mm sur aluminium.
La brochure commerciale annonce jusqu’à 8,5 mm et 6,5 mm, tout en précisant que ces chiffres correspondent à des profondeurs extrêmes obtenues en laboratoire.
TPS retient donc les valeurs de la notice technique comme référence de présentation et considère les valeurs supérieures de la brochure comme des performances extrêmes, dépendantes du réglage et de l’application.
Pénétration maximale et utilisation réelle : pourquoi faut-il garder une marge ?
Même avec 2000 W, une profondeur maximale annoncée ne doit pas être interprétée comme une épaisseur quotidienne garantie.
La profondeur réelle dépend notamment :
- du matériau et de l’alliage ;
- du type de joint ;
- de l’ajustage des pièces ;
- de la vitesse de déplacement ;
- de l’oscillation ;
- des paramètres de puissance ;
- de l’utilisation éventuelle d’un fil d’apport ;
- des exigences mécaniques et de finition.
TPS dimensionne donc le MA1 Ultra sur l’application réelle et non uniquement sur sa capacité maximale.
Le MA1 Ultra peut-il souder avec un fil d’apport ?

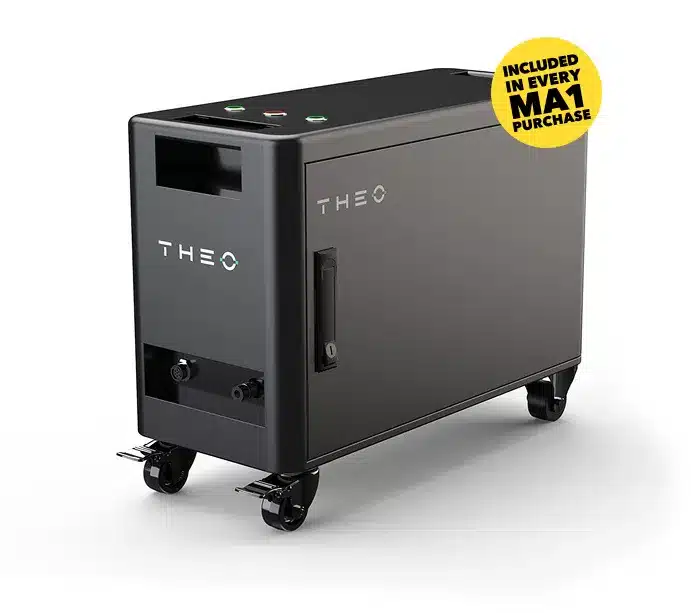

Oui. Le système MA1 peut fonctionner avec le dévidoir THEO T1X.
Le dévidage est synchronisé avec la machine et accepte notamment des fils de 0,8 – 1,0 – 1,2 et 1,6 mm, selon la matière et l’application.
Le fil d’apport devient particulièrement intéressant lorsque :
- le joint présente un jeu ;
- le joint doit être davantage rempli ;
- la géométrie impose un apport supplémentaire ;
- un métal d’apport spécifique est nécessaire.
Comme premier ordre de grandeur, un jeu pouvant atteindre environ 80 % du diamètre du fil peut être envisageable avant validation de l’application.
Exemple : avec un fil de Ø 1,0 mm, un jeu d’environ 0,8 mm peut être tolérable dans certaines configurations.
Il s’agit d’un repère terrain TPS, pas d’une valeur normative ni d’une garantie constructeur. La géométrie du joint, la matière, l’épaisseur et les exigences de l’assemblage restent déterminantes.
Le THEO MA1 Ultra fonctionne-t-il en 230 V ?
Oui. La gamme MA1 est prévue pour une tension de service comprise entre 200 et 240 V AC.
La notice technique indique pour le MA1 Ultra une puissance d’entrée d’environ 6000 W à 100 % de puissance.
L’installation électrique doit donc être correctement dimensionnée selon les prescriptions du constructeur.
Refroidissement direct par air : 2000 W sans groupe frigorifique externe
Le MA1 Ultra est refroidi directement par air et ne nécessite pas de groupe frigorifique externe.
C’est l’un de ses principaux avantages d’intégration : le modèle le plus puissant de la gamme conserve une architecture compacte avec moins d’équipements périphériques autour de la machine.
| Puissance laser de sortie | ≈ 2000 W |
| Puissance d’entrée à 100 % | ≈ 6000 W |
| Tension de service | 200–240 V AC |
| Longueur d’onde | 1070–1090 nm |
| Refroidissement | Direct par air |
| Oscillation / wobble | 0 à 4 mm |
| Poids selon notice technique | 42 ± 3 kg |
| Dimensions indicatives | environ 667 × 276 × 542 mm |
| Température de fonctionnement | 0 à 40 °C |
MA1 Ultra : un facteur de marche annoncé à 100 %
THEO met spécifiquement en avant pour le MA1 Ultra un facteur de marche de 100 %.
Le constructeur indique également avoir testé le système pendant plus de 3000 heures à pleine puissance.
Le MA1 Ultra n’est pas uniquement le modèle offrant la pénétration la plus élevée.
Il est également positionné par THEO pour les applications nécessitant une utilisation soutenue et une forte disponibilité de puissance.
Une torche légère malgré la puissance du système
La torche de soudage de la série MA1 pèse environ 680 g.
Elle intègre la fonction d’oscillation ainsi que les commandes nécessaires au soudage et au fil d’apport.
La largeur d’oscillation peut atteindre 4 mm.
Le MA1 Ultra dispose en outre d’un réglage spécifique de conception du wobble documenté par THEO, permettant de choisir différents comportements du mouvement d’oscillation.

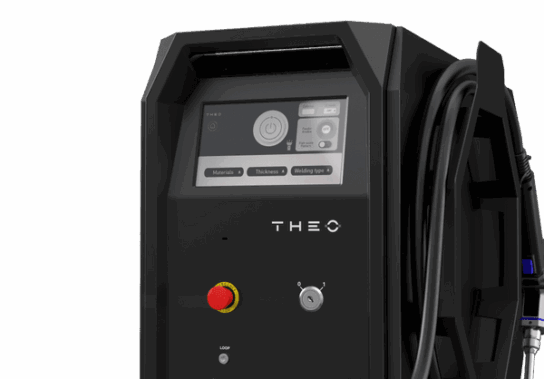

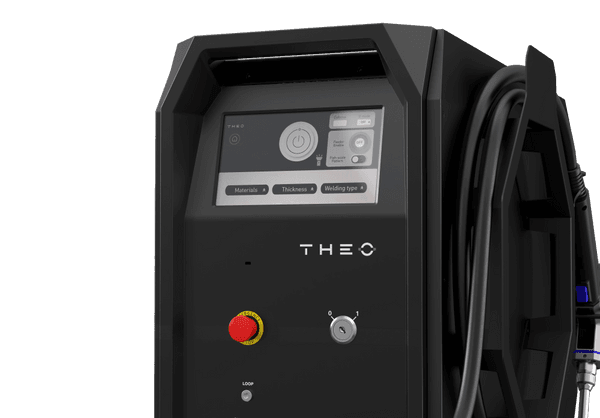

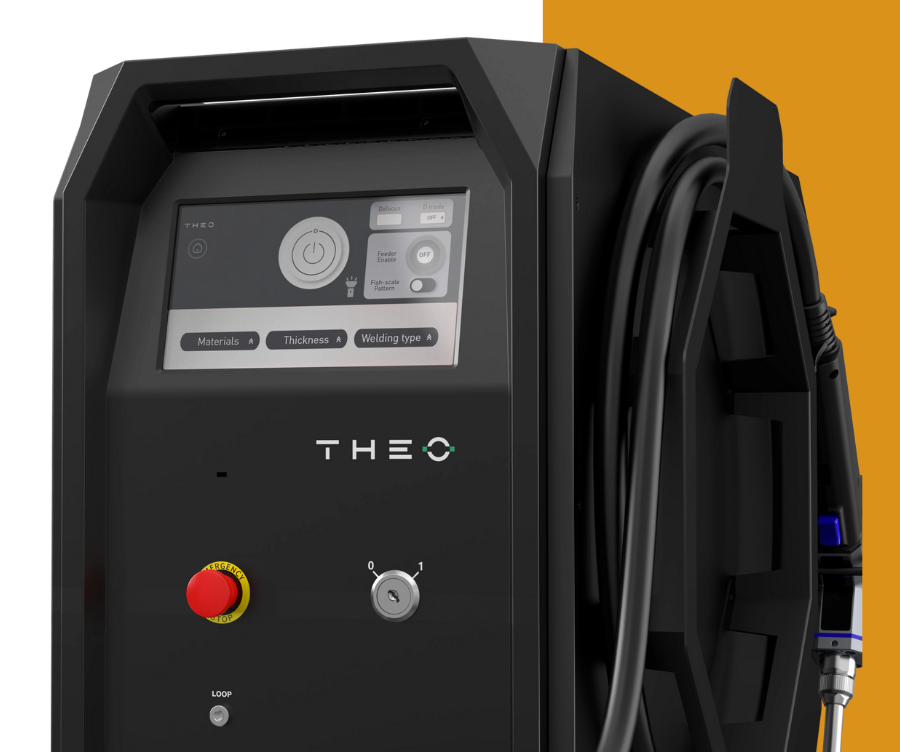

Une interface 7 pouces avec réglages Basic et Expert
La série MA1 dispose d’un écran tactile multilingue de 7 pouces avec :
- mode Basic pour une mise en route simple ;
- mode Expert pour l’accès détaillé aux paramètres ;
- 32 paramètres prédéfinis ;
- 32 emplacements personnalisables.
THEO / Maxphotonics : la technologie derrière le MA1 Ultra
THEO s’appuie sur Maxphotonics, fabricant de sources laser à fibre.
La documentation constructeur indique que les composants clés de la gamme MA1 sont développés en interne.
Sur un système de 2000 W destiné à des applications exigeantes, le choix ne doit pas porter uniquement sur le chiffre de puissance.
La maîtrise de la source laser, de l’optique, de l’électronique, du logiciel, du refroidissement et du support technique fait partie de l’évaluation globale de l’investissement.
Support technique européen à Gilching, près de Munich
THEO / Maxphotonics dispose d’une structure européenne à Gilching, près de Munich en Allemagne.
La notice identifie Maxphotonics GmbH comme représentant, importateur et service technique européen.
TPS s’appuie sur cette structure pour le support, le diagnostic, les réparations, les pièces détachées, la formation, l’ingénierie et les essais d’applications.
Le MA1 Ultra est-il le bon laser pour votre application ?
| Situation | Orientation TPS |
|---|---|
| Besoin de la plus forte pénétration de la gamme | MA1 Ultra particulièrement pertinent |
| Production soutenue et forte réserve de puissance | MA1 Ultra à considérer en priorité |
| Applications principalement en faibles épaisseurs | Comparer avec MA1-35 ou MA1-45 |
| 1500 W couvre déjà confortablement l’application | Le MA1-65 peut être plus rationnel |
| Application présentant du jeu | Étudier d’abord le joint et le fil d’apport |
| Projet robotisé ou cobotisé | Intégration à prévoir dès la configuration |
| Application difficile à déterminer sur fiche technique | Essai sur pièces conseillé |
MA1-65 1500 W ou MA1 Ultra 2000 W : comment choisir ?
Le MA1-65 1500 W offre déjà une capacité importante et constitue un choix très cohérent lorsque l’application ne nécessite pas régulièrement la réserve maximale du modèle Ultra.
Le MA1 Ultra 2000 W devient pertinent lorsque l’augmentation de puissance apporte un bénéfice réel : davantage de pénétration, plus de réserve ou une utilisation plus exigeante.
Passer de 1500 à 2000 W ne doit pas être une décision prise uniquement parce que “plus puissant = meilleur”.
La bonne question est : les 500 W supplémentaires apportent-ils un gain réel sur votre pièce et votre production ?
→ Comparer les lasers THEO 800, 1200, 1500 et 2000 W dans notre guide
Protection laser, aspiration et environnement de travail
Le MA1 Ultra est un laser de classe 4.
La notice technique indique une NOHD de l’ordre de 282 m, ce qui illustre l’importance d’une zone de travail correctement sécurisée.
Pour la protection de l’opérateur, TPS privilégie les solutions Optrel spécifiquement compatibles avec le soudage laser.
Un masque MIG/TIG conventionnel ne doit pas être considéré comme une protection laser suffisante.
Une aspiration adaptée doit également être prévue pour les fumées et particules générées pendant le procédé.
→ Voir nos solutions d’aspiration
Une installation pensée pour la sécurité et l’automatisation
Le MA1 Ultra dispose d’une interface de contrôle externe permettant l’intégration de dispositifs de sécurité, d’un arrêt d’urgence externe et d’applications robotisées ou cobotisées.
THEO précise que le câblage de l’arrêt d’urgence externe du MA1 Ultra diffère de celui des MA1-35, MA1-45 et MA1-65.
Cette distinction doit être respectée lors de l’intégration dans une cabine ou une cellule automatisée.
Si votre projet prévoit une automatisation ou une cabine laser, TPS peut en tenir compte dès la conception de l’installation.
Testez le THEO MA1 Ultra sur vos pièces
Envoyez-nous :
- la matière ;
- l’épaisseur habituelle et maximale ;
- le type de joint ;
- le jeu entre les pièces ;
- la longueur des cordons ;
- votre cadence ;
- quelques photos ou plans.
TPS peut ensuite déterminer si le MA1 Ultra 2000 W est réellement justifié ou si le MA1-65 1500 W couvre déjà votre application de manière plus rationnelle.
FAQ – THEO MA1 Ultra 2000 W
Quelle épaisseur peut souder le THEO MA1 Ultra ?
La notice technique indique une profondeur de pénétration jusqu’à environ 8 mm sur acier et inox et 6 mm sur aluminium.
La brochure commerciale annonce jusqu’à 8,5 mm et 6,5 mm, mais précise qu’il s’agit de profondeurs extrêmes obtenues en laboratoire.
Le MA1 Ultra peut-il souder l’inox ?
Oui. Le MA1 Ultra est adapté au soudage de l’acier inoxydable dans les limites du procédé. Le joint, l’ajustage, la vitesse et les paramètres utilisés influencent directement la pénétration et la qualité obtenue.
Le MA1 Ultra peut-il souder l’aluminium ?
Oui. La notice technique indique jusqu’à environ 6 mm de pénétration sur aluminium. La brochure mentionne jusqu’à 6,5 mm en conditions extrêmes de laboratoire.
Le MA1 Ultra fonctionne-t-il en 230 V ?
Oui. La tension de service prévue est comprise entre 200 et 240 V AC. La puissance d’entrée indiquée à pleine puissance est d’environ 6000 W.
Le MA1 Ultra est-il refroidi par air ?
Oui. Il utilise un refroidissement direct par air et ne nécessite pas de groupe frigorifique externe.
Le MA1 Ultra a-t-il un facteur de marche de 100 % ?
THEO met spécifiquement en avant un facteur de marche de 100 % pour le MA1 Ultra dans sa documentation commerciale.
Peut-on utiliser du fil d’apport avec le MA1 Ultra ?
Oui. Le système MA1 peut fonctionner avec le dévidoir T1X et des fils notamment compris entre 0,8 et 1,6 mm selon l’application.
Quelle différence entre le MA1-65 1500 W et le MA1 Ultra 2000 W ?
Le MA1 Ultra offre davantage de puissance et de pénétration maximale. Il est particulièrement pertinent lorsque la réserve de puissance, la pénétration et l’intensité d’utilisation justifient réellement le passage à 2000 W.
Pourquoi ne pas choisir automatiquement le 2000 W ?
Parce que si un MA1-65 couvre déjà confortablement les épaisseurs et la cadence de production, les 500 W supplémentaires ne sont pas nécessairement utiles. TPS recommande de vérifier le gain sur une application représentative avant de choisir.
Où essayer un THEO MA1 Ultra en Belgique ?
TPS Soudage à Liège peut étudier votre application et organiser un essai sur une pièce représentative afin de vérifier si le MA1 Ultra 2000 W est réellement adapté à votre besoin.
Besoin d’un conseil ?
TPS Soudage à Liège accompagne les professionnels et industriels en Wallonie et en Belgique dans l’étude, l’essai, la mise en service et la formation au soudage laser.
Notre objectif est de sélectionner la puissance réellement adaptée à votre fabrication, même lorsque cela signifie recommander le MA1-65 plutôt que le MA1 Ultra.
