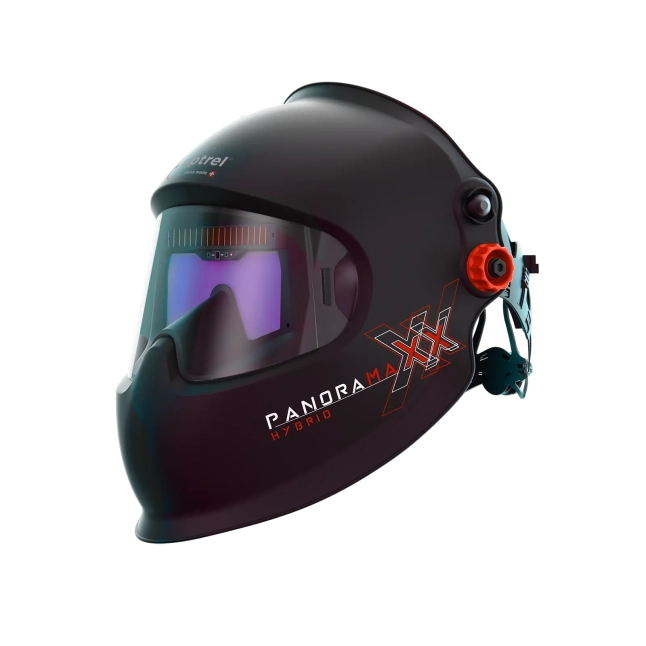

Optrel Panoramaxx Hybrid : soudage laser et soudage à l’arc avec une seule protection
Le Optrel Panoramaxx Hybrid est un masque professionnel conçu pour combiner soudage laser et soudage conventionnel.
Il associe une protection laser certifiée, un champ de vision panoramique XXL, un état clair 3.0, ShadeTronic® automatique de 5 à 13 et cinq capteurs.
Le Panoramaxx Hybrid est particulièrement intéressant pour les ateliers qui utilisent à la fois un poste de soudage laser manuel et des procédés MIG/MAG, TIG ou MMA.
Le choix d’un masque laser doit toujours être validé en fonction de la longueur d’onde réelle de la source, de la puissance, du procédé et de l’analyse de risques. Une teinte de soudage élevée ne constitue pas à elle seule une protection laser.
Caractéristiques techniques du Panoramaxx Hybrid
| Caractéristique | Optrel Panoramaxx Hybrid |
|---|---|
| Référence Optrel | 1010.301 |
| Type | Masque laser / soudage automatique |
| Plage laser indiquée par la fiche technique Optrel 2026 | 1030 à 1100 nm |
| Filtre laser | 1030–1100 nm D LB7 IR LB7 OS / OD7 C5 PS3 |
| Cadre de protection laser | 1000–1100 nm D LB7 IR LB7 OS / OD7 C5 PS3 |
| Coque de protection | 1000–1100 nm D LB4 IR LB8 OS B / OD5 C2 PS3 |
| État clair | 3.0 |
| ShadeTronic® automatique | Teintes 5 à 13 |
| Réglage manuel | Teintes 4 à 9 |
| Réglage recommandé pour le soudage laser | Mode manuel 4 à 9 |
| Classification soudage | ISO 16321-2 : 16321 OS W3/4-9/5<13 V2 |
| Dépendance angulaire | V2 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,090 ms à température ambiante et 0,070 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | 50 × 100 mm, architecture panoramique XXL |
| Serre-tête | IsoFit® avec Position Locker |
| Mode meulage | Oui |
| Alimentation | Cellule solaire + batterie Li-polymère 280 mAh rechargeable par Micro-USB |
| Durée de vie batterie | Environ 300 à 500 cycles de charge |
| Poids | 695 g |
| Température d’utilisation | –10 °C à +55 °C |
Données issues de la documentation Optrel actuelle. Les différents composants du casque portent des marquages laser distincts. La compatibilité avec une source laser doit être validée sur l’ensemble de l’équipement et de l’application.
Pourquoi choisir le Panoramaxx Hybrid ?
Le Panoramaxx Hybrid est conçu pour les utilisateurs qui ne veulent pas devoir changer de masque lorsqu’ils passent du soudage laser au soudage à l’arc.
Il conserve les fonctions d’un véritable masque automatique de soudage avec ShadeTronic® tout en intégrant une protection laser spécifique.
Le Panoramaxx Hybrid est particulièrement cohérent dans un atelier utilisant un poste laser manuel mais continuant aussi à effectuer du MIG/MAG, du TIG ou du MMA.
ShadeTronic® 5–13 pour le soudage conventionnel
Pour les procédés de soudage électrique, ShadeTronic® ajuste automatiquement le niveau de protection entre 5 et 13.
Cette plage plus large que celle du Panoramaxx Hybrid CLT est particulièrement intéressante pour des applications à intensité plus élevée.
Mode manuel 4–9 pour le soudage laser
Optrel recommande le fonctionnement en mode manuel dans la plage 4 à 9 pour les applications laser.
Ce réglage concerne la lumière visible perçue par le soudeur.
La protection contre le rayonnement laser est assurée par les composants certifiés du casque et leurs marquages spécifiques.
Champ de vision panoramique XXL
L’architecture Panoramaxx rapproche le filtre des yeux afin d’offrir une vision périphérique beaucoup plus large qu’avec une cassette traditionnelle.
Le soudeur conserve ainsi une meilleure perception de la pièce, de son environnement immédiat et de la zone de travail.
5 capteurs et sensibilité Super High
Le Panoramaxx Hybrid utilise 5 capteurs et une sensibilité réglable en continu.
Cette configuration permet une détection fiable de l’arc dans de nombreuses positions et géométries d’assemblage.
Pour quels procédés utiliser le Panoramaxx Hybrid ?
- soudage laser dans les conditions compatibles avec ses marquages laser ;
- MIG/MAG ;
- MIG/MAG haute performance ;
- MMA ;
- fil fourré ;
- TIG ;
- soudage plasma ;
- microplasma ;
- découpe plasma ;
- soudage au gaz ;
- meulage en mode Grind.
Le masque fait partie d’un ensemble de mesures de sécurité qui doivent être définies autour de la source, de la zone de travail et de l’application. Voir les solutions de soudage laser proposées par TPS.
Panoramaxx Hybrid ou Hybrid CLT ?
| Critère | Panoramaxx Hybrid | Panoramaxx Hybrid CLT |
|---|---|---|
| Priorité | Plage de teinte plus élevée | Clarté et précision visuelle |
| État clair | 3.0 | 2.5 |
| ShadeTronic | 5–13 | 4–12 |
| Manuel laser | 4–9 | 3–8 |
| Capteurs | 5 | 5 |
| Poids actuel | 695 g | 685 g |
Panoramaxx Hybrid → soudage laser + arc avec besoin de teintes jusqu’à 13.
Panoramaxx Hybrid CLT → soudage laser + arc avec priorité à la clarté et à la précision visuelle.
Protection respiratoire
Le Panoramaxx Hybrid existe également en version pure air et peut être associé aux systèmes respiratoires Optrel.
- Panoramaxx pure air Hybrid : réf. 4441.881
- Panoramaxx Hybrid + Swiss Air : réf. 4600.170
- Panoramaxx pure air Hybrid + e3000X : réf. 4550.680
Ces configurations permettent d’ajouter une protection respiratoire TH3 selon la configuration Optrel utilisée.
→ Voir les protections respiratoires TPS
Aspiration des fumées de soudage laser
Le soudage laser peut produire des fumées et particules très fines.
La protection respiratoire individuelle ne remplace donc pas une aspiration correctement dimensionnée au plus près de la zone d’émission.
TPS peut étudier une solution de captage et de filtration adaptée au poste laser, au matériau et au procédé.
→ Voir les solutions d’aspiration TPS
Questions fréquentes sur le Panoramaxx Hybrid
Le Panoramaxx Hybrid est-il un véritable masque de soudage laser ?
Oui. Il intègre des composants de protection laser certifiés et est destiné au soudage laser dans les limites correspondant à ses marquages et aux conditions d’utilisation définies par Optrel.
Peut-on utiliser le Panoramaxx Hybrid pour le MIG/MAG ?
Oui. Il s’agit d’un masque hybride qui peut également être utilisé pour le MIG/MAG, le TIG, le MMA et plusieurs procédés plasma.
Quelle est la différence avec le Panoramaxx Hybrid CLT ?
Le Panoramaxx Hybrid possède un état clair 3.0 et ShadeTronic 5–13. Le Hybrid CLT privilégie davantage la clarté avec un état clair 2.5 et une plage ShadeTronic 4–12.
Quelle teinte utiliser en soudage laser ?
Optrel recommande le mode manuel dans la plage 4 à 9 pour le Panoramaxx Hybrid.
Combien de capteurs possède le Panoramaxx Hybrid ?
Il possède 5 capteurs avec sensibilité réglable en continu.
Quel est le poids du Panoramaxx Hybrid ?
La documentation Optrel actuelle indique 695 g.
Peut-on utiliser ce masque avec n’importe quel laser ?
Non. La compatibilité doit être vérifiée en fonction de la longueur d’onde, du niveau de protection requis, du procédé et de l’analyse de risques.
