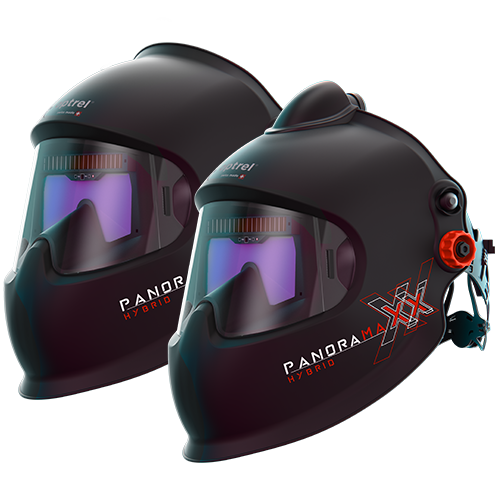

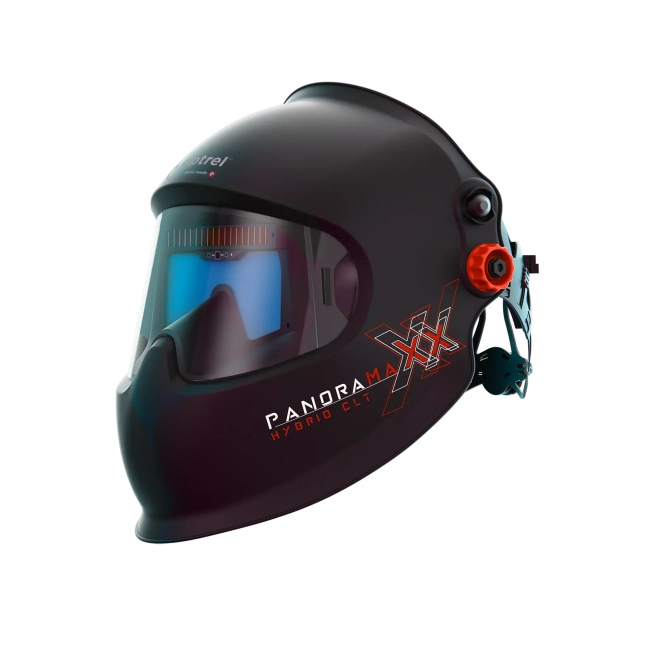

Optrel Panoramaxx Hybrid CLT : un seul masque pour le soudage laser et le soudage à l’arc
Le Optrel Panoramaxx Hybrid CLT est un masque professionnel combinant une protection certifiée contre le rayonnement laser de 1030 à 1100 nm et les fonctions d’un masque automatique haut de gamme pour le soudage à l’arc.
Il associe la Crystal Lens Technology, un état clair 2.5, ShadeTronic® automatique de 4 à 12, cinq capteurs et le champ de vision panoramique caractéristique de la gamme Panoramaxx.
Pour le soudage laser, Optrel recommande l’utilisation de la plage manuelle 3 à 8.
Le Panoramaxx Hybrid CLT est certifié pour une plage laser définie de 1030 à 1100 nm. La compatibilité d’un casque laser ne doit jamais être déterminée uniquement à partir d’une teinte de soudage. La longueur d’onde, le niveau d’exposition, la puissance, le procédé et l’analyse de risques doivent correspondre aux marquages de protection du casque.
Caractéristiques techniques du Panoramaxx Hybrid CLT
| Caractéristique | Optrel Panoramaxx Hybrid CLT |
|---|---|
| Référence Optrel | 1010.302 |
| Type | Masque laser / soudage automatique |
| Plage laser certifiée | 1030 à 1100 nm |
| Protection laser du filtre | 1030–1100 nm D LB7 IR LB7 OS |
| Protection ISO 19818-1 du filtre | 1030–1100 nm OD7 C5 PS3 |
| Cadre de protection laser | 1000–1100 nm D LB7 IR LB7 / OD7 C5 PS3 |
| Technologie de vision | Crystal Lens Technology et vision panoramique aux couleurs réalistes |
| État clair | 2.5 |
| ShadeTronic® automatique | Teintes 4 à 12 |
| Réglage manuel | Teintes 3 à 8, recommandées par Optrel pour le soudage laser |
| Classification soudage | ISO 16321-2 : 16321 OS W2.5/3-8/4<12 V2 +TIG |
| Dépendance angulaire | V2 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglable en continu avec plage Super High et qualification +TIG faible intensité |
| Temps clair → sombre | 0,090 ms à température ambiante / 0,070 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | 50 × 100 mm, architecture panoramique XXL |
| Serre-tête | IsoFit® avec Position Locker |
| Mode meulage | Oui |
| Alimentation | Cellule solaire + batterie Li-polymère 280 mAh rechargeable par Micro-USB |
| Durée de vie batterie | Environ 300 à 500 cycles de charge |
| Poids actuel fabricant | 685 g |
| Température d’utilisation | –10 °C à +55 °C |
Données issues de la fiche technique Optrel Panoramaxx Hybrid CLT 2026. Une ancienne documentation Optrel indiquait 605 g. La documentation actuellement publiée indique 685 g.
Une protection laser certifiée, pas simplement une teinte plus sombre
Le rayonnement d’un laser de soudage ne se traite pas comme la lumière générée par un arc MIG/MAG ou TIG.
Le Panoramaxx Hybrid CLT intègre plusieurs éléments de protection laser, notamment un filtre laser spécifique, un cadre de protection laser et une coque présentant elle aussi des caractéristiques de protection certifiées.
Le filtre est notamment marqué 1030–1100 D LB7 IR LB7 et OD7 selon ISO 19818-1.
Avant toute utilisation laser, TPS recommande de vérifier la longueur d’onde réelle de la source, la puissance, le mode de fonctionnement, le procédé et l’analyse de risques de l’installation. Le seul fait qu’un laser soit utilisé pour le soudage ne suffit pas pour valider automatiquement un EPI.
Pourquoi le mode manuel 3–8 est-il recommandé en soudage laser ?
Pour le soudage à l’arc, ShadeTronic® peut adapter automatiquement la teinte entre 4 et 12.
Pour le soudage laser, Optrel indique explicitement une plage manuelle de 3 à 8 comme réglage recommandé.
Cette teinte visible améliore le confort visuel du soudeur. Elle ne doit cependant pas être confondue avec le niveau de protection contre le rayonnement laser, qui est assuré par les composants laser certifiés du casque.
Crystal Lens Technology et vision panoramique
Le Panoramaxx Hybrid CLT conserve les avantages visuels de la gamme Panoramaxx et de la Crystal Lens Technology.
Son état clair 2.5 et sa restitution réaliste des couleurs permettent de mieux distinguer la pièce et l’environnement de travail.
L’architecture Panoramaxx rapproche également le filtre des yeux afin d’offrir un très large champ de vision périphérique.
5 capteurs et sensibilité Super High
Le filtre automatique possède 5 capteurs et une sensibilité réglable en continu.
Optrel indique également une qualification +TIG selon ISO 16321 pour les applications TIG à faible intensité.
Pour quels procédés utiliser le Panoramaxx Hybrid CLT ?
Le Panoramaxx Hybrid CLT est conçu pour le soudage laser dans la plage certifiée 1030 à 1100 nm et pour les principaux procédés de soudage conventionnels.
- soudage laser dans la plage 1030–1100 nm et dans les conditions couvertes par la certification ;
- MIG/MAG ;
- MIG/MAG haute performance ;
- MMA ;
- fil fourré ;
- TIG ;
- soudage plasma ;
- microplasma ;
- découpe plasma ;
- soudage au gaz ;
- meulage en mode Grind.
Pour qui TPS recommande-t-il le Panoramaxx Hybrid CLT ?
- utilisateurs de systèmes de soudage laser manuel compatibles ;
- ateliers utilisant à la fois soudage laser et soudage à l’arc ;
- entreprises souhaitant limiter le changement de masque entre deux procédés ;
- soudeurs TIG recherchant également une protection laser certifiée ;
- applications inox, aluminium et fabrication métallique de précision ;
- environnements où la vision panoramique est importante.
Pour une installation complète, le masque doit être intégré dans une démarche plus large comprenant la sécurisation de la zone, la protection collective et la gestion des fumées. Voir le hub Soudage laser TPS.
Panoramaxx Hybrid CLT ou masque de soudage conventionnel ?
| Critère | Panoramaxx Hybrid CLT | Masque arc conventionnel |
|---|---|---|
| Soudage à l’arc | Oui | Oui selon modèle |
| Protection laser 1030–1100 nm | Oui, protection certifiée selon marquages | Non, sauf certification laser spécifique |
| État clair | 2.5 | Variable selon modèle |
| ShadeTronic | 4–12 | Variable selon modèle |
| Capteurs | 5 | Variable |
Un masque TIG ou MIG/MAG standard, même avec une teinte DIN élevée, ne doit jamais être considéré comme une protection laser s’il ne possède pas les certifications laser nécessaires.
Protection respiratoire en soudage laser
Le procédé laser peut produire des fumées et particules très fines. La protection des yeux et du visage ne constitue donc qu’une partie de la stratégie de prévention.
Une version Panoramaxx pure air Hybrid CLT est disponible pour intégration avec les systèmes de protection respiratoire Optrel.
Référence pure air Hybrid CLT : 4441.882
Avec e3000X, cette version peut atteindre la classification respiratoire TH3 selon EN 12941.
→ Voir les protections respiratoires TPS
Aspiration des fumées en soudage laser
La protection respiratoire individuelle ne remplace pas une aspiration correctement dimensionnée.
Le soudage laser nécessite une solution de captage adaptée aux particules générées, au procédé, aux matériaux soudés et à la configuration du poste.
TPS peut étudier une solution de captage et de filtration adaptée à l’installation.
→ Voir les solutions d’aspiration TPS
Questions fréquentes sur le Panoramaxx Hybrid CLT
Le Panoramaxx Hybrid CLT protège-t-il réellement contre un laser de soudage ?
Oui, pour les conditions correspondant à ses certifications. Le filtre laser du casque est certifié pour la plage 1030 à 1100 nm avec notamment un marquage D LB7 / IR LB7 et OD7. La compatibilité avec la source utilisée doit toutefois être vérifiée avant utilisation.
Peut-on également souder en MIG/MAG ou TIG avec ce casque ?
Oui. Le Panoramaxx Hybrid CLT est un véritable casque hybride laser / soudage à l’arc. MIG/MAG, MMA, TIG et plusieurs procédés plasma font partie des applications prévues par Optrel.
Quelle teinte utiliser pour le soudage laser ?
Optrel recommande le mode manuel dans la plage 3 à 8 pour le soudage laser. Ce réglage de luminosité visible ne remplace pas la vérification de la certification laser.
Le Panoramaxx Hybrid CLT possède-t-il ShadeTronic ?
Oui. Pour le soudage conventionnel, ShadeTronic ajuste automatiquement la teinte entre 4 et 12.
Combien de capteurs possède le Panoramaxx Hybrid CLT ?
Le casque possède 5 capteurs avec sensibilité réglable jusqu’à la plage Super High.
Quel est son poids ?
La fiche technique Optrel 2026 indique un poids de 685 g. Une documentation plus ancienne indiquait 605 g.
Peut-on l’utiliser pour n’importe quel laser ?
Non. La protection laser est spécifique à une plage de longueurs d’onde et à des niveaux de protection déterminés. Pour ce modèle, le filtre principal est spécifié pour 1030 à 1100 nm.
