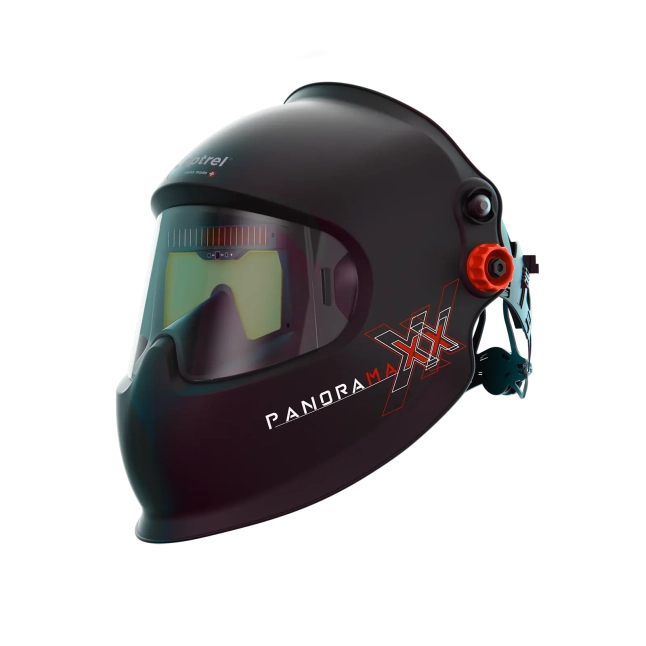

Optrel Panoramaxx L : casque laser passif pour découpe, nettoyage et contrôle
Le Optrel Panoramaxx L est un casque de protection laser passif destiné à certaines applications laser spécifiques, notamment la découpe laser, le nettoyage laser et les travaux de contrôle autour d’un robot de soudage laser.
Il utilise un filtre laser permanent avec un niveau de luminosité 2.0 et conserve le large champ de vision panoramique XXL caractéristique de la gamme Panoramaxx.
Contrairement aux Panoramaxx Hybrid et Hybrid CLT, le Panoramaxx L ne possède pas de filtre automatique ShadeTronic. Il s’agit d’une protection laser passive, sans commutation clair/sombre.
Optrel indique explicitement que le Panoramaxx L est destiné à la découpe laser, au nettoyage laser et aux travaux de contrôle avec un robot de soudage laser. Il n’est pas recommandé pour le soudage laser.
Pour le soudage laser manuel, comparez le Panoramaxx Hybrid et le Panoramaxx Hybrid CLT.
Caractéristiques techniques du Panoramaxx L
| Caractéristique | Optrel Panoramaxx L |
|---|---|
| Référence Optrel | 1010.300 |
| Type | Casque laser passif avec filtre couleur permanent |
| Applications principales | Découpe laser, nettoyage laser, travaux de contrôle avec robot de soudage laser |
| Soudage laser manuel | Non recommandé par Optrel |
| Plage du filtre de protection des yeux | 1000 à 1086 nm |
| Marquage filtre laser | 1000–1086 D LB7 IR LB8 OS |
| Protection ISO 19818-1 du filtre | 1000–1086 nm OD7 C5 PS3 |
| Cadre de protection laser | 1000–1100 D LB7 IR LB8 OS / OD7 C5 PS3 |
| Protection de la coque | 1000–1100 D LB4 IR LB8 OS B / OD5 C2 PS3 |
| Niveau visible | 2.0 |
| Filtre automatique | Non, protection passive |
| ShadeTronic® | Non |
| Champ de vision | 50 × 100 mm, architecture panoramique XXL |
| Gain de champ de vision annoncé | Jusqu’à 6,3 fois celui d’une fenêtre standard 100 × 50 mm |
| Serre-tête | Optrel IsoFit® |
| Position Locker | Oui |
| Poids | 605 g |
| Température d’utilisation | –10 °C à +55 °C |
| Stabilité thermique de la coque | Jusqu’à 220 °C |
| Garantie fabricant | 2 ans contre les défauts de fabrication et de matériau |
Données issues de la fiche technique Optrel Panoramaxx L 2026. Les différentes parties du casque possèdent des marquages laser différents. La compatibilité avec une installation doit être vérifiée à partir de la longueur d’onde, du niveau d’exposition et de l’analyse de risques.
Une protection laser passive
Le Panoramaxx L ne fonctionne pas comme un masque automatique MIG/MAG ou TIG.
Son filtre conserve en permanence un niveau visible 2.0 et intègre directement la protection laser correspondant à ses marquages.
Il n’a donc ni ShadeTronic®, ni capteurs d’arc, ni passage automatique d’un état clair vers un état sombre.
Le Panoramaxx L est particulièrement intéressant lorsque l’opérateur doit conserver une bonne visibilité tout en étant protégé autour d’une application de découpe laser, nettoyage laser ou cellule robotisée.
Protection laser 1000–1086 nm pour les yeux
La fiche technique Optrel actuelle définit pour le filtre principal de protection des yeux une plage de 1000 à 1086 nm.
Le filtre porte notamment les marquages D LB7, IR LB8 et OD7 dans la plage certifiée.
Le cadre et la coque possèdent leurs propres marquages, dont certaines plages s’étendent jusqu’à 1100 nm.
Il ne faut pas résumer la protection du Panoramaxx L à « 1000–1100 nm » sans distinction. La fiche technique 2026 donne 1000–1086 nm pour le filtre principal de protection des yeux, tandis que certains autres composants sont marqués jusqu’à 1100 nm.
Champ de vision panoramique XXL
Le Panoramaxx L reprend l’architecture de la famille Panoramaxx, qui rapproche le filtre des yeux.
Optrel annonce ainsi une surface de vision pouvant être jusqu’à 6,3 fois supérieure à celle d’une fenêtre standard de 100 × 50 mm.
Cette vision périphérique est particulièrement utile pendant les opérations de nettoyage, de contrôle ou de manipulation autour d’une installation laser.
Panoramaxx L, Hybrid ou Hybrid CLT ?
| Modèle | Usage prioritaire | Filtre | Soudage laser |
|---|---|---|---|
| Panoramaxx L | Découpe, nettoyage et contrôle laser | Passif, niveau 2.0 | Non recommandé |
| Panoramaxx Hybrid | Laser + soudage à l’arc, intensités plus élevées | ShadeTronic 5–13 | Oui selon certification et application |
| Panoramaxx Hybrid CLT | Laser + soudage à l’arc avec priorité à la vision | CLT, ShadeTronic 4–12 | Oui selon certification et application |
Panoramaxx L → découpe laser, nettoyage laser et contrôle autour d’une cellule robotisée
Panoramaxx Hybrid → soudage laser + soudage à l’arc avec besoin de teintes jusqu’à 13
Panoramaxx Hybrid CLT → soudage laser + soudage à l’arc avec priorité à la clarté et à la lecture du bain
Protection respiratoire avec Panoramaxx L
Le Panoramaxx L existe aussi en version pure air afin d’être associé aux systèmes respiratoires Optrel.
Panoramaxx pure air L : réf. 4441.880
Panoramaxx L + Swiss Air : réf. 4600.175
Panoramaxx pure air L + e3000X : réf. 4550.682
La version pure air pèse environ 775 g hors unité respiratoire.
→ Voir les protections respiratoires TPS
Aspiration des fumées et particules laser
Les opérations de découpe et de nettoyage laser peuvent générer des fumées et particules qui doivent être captées au plus près de leur émission.
Une protection respiratoire individuelle ne remplace pas une aspiration correctement dimensionnée et une filtration adaptée au procédé et au matériau traité.
TPS peut étudier une solution de captage adaptée à l’installation laser.
→ Voir les solutions d’aspiration TPS
Questions fréquentes sur le Panoramaxx L
Le Panoramaxx L est-il destiné au soudage laser manuel ?
Non. Optrel indique qu’il n’est pas recommandé pour le soudage laser. Pour cette application, il faut comparer les Panoramaxx Hybrid et Hybrid CLT.
À quoi sert le Panoramaxx L ?
Optrel le destine principalement à la découpe laser, au nettoyage laser et aux travaux de contrôle autour d’un robot de soudage laser.
Le Panoramaxx L est-il automatique ?
Non. Il s’agit d’un casque laser passif. Son filtre conserve un niveau visible 2.0 et ne possède pas ShadeTronic ni de capteurs d’arc.
Quelle est la plage de protection du filtre laser ?
La fiche technique Optrel 2026 indique 1000 à 1086 nm pour le filtre principal de protection des yeux.
Quel est le poids du Panoramaxx L ?
La version standard avec serre-tête IsoFit pèse 605 g.
Peut-on ajouter une protection respiratoire ?
Oui. Optrel propose une version pure air ainsi que des ensembles avec Swiss Air et e3000X.
