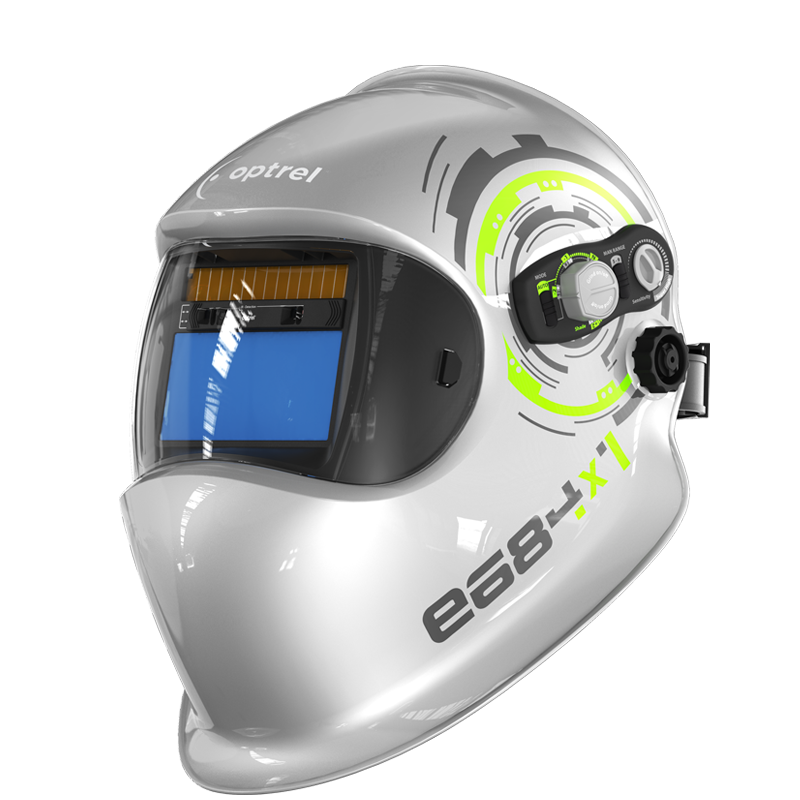

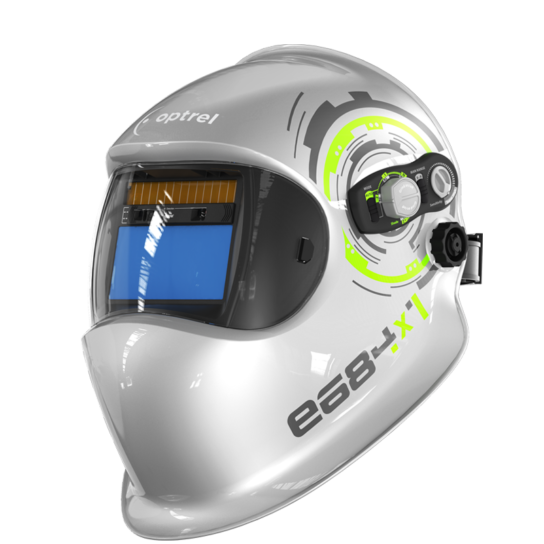

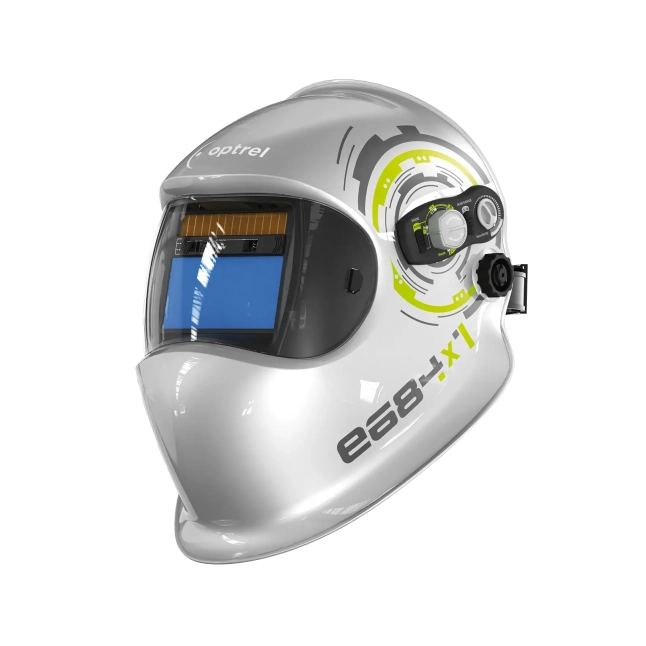

Optrel e684 : ShadeTronic et qualité optique 1/1/1/1
Le Optrel e684 est un masque de soudage automatique de la Sphere Series destiné aux soudeurs qui recherchent une adaptation automatique de la teinte et une excellente stabilité optique.
Son système ShadeTronic® adapte automatiquement la protection entre les teintes 5 et 13 selon l’intensité lumineuse de l’arc.
Le e684 se distingue également par sa classification 1/1/1/1 selon EN 379, correspondant à la meilleure classe dans les quatre critères optiques évalués, notamment la dépendance à l’angle de vision.
Le e684 reste particulièrement intéressant pour les applications où l’intensité varie régulièrement et lorsque le soudeur souhaite conserver un filtre stable même lorsque son angle de regard change.
Caractéristiques techniques du Optrel e684
| Caractéristique | Optrel e684 |
|---|---|
| Référence Silver | 1006.500 |
| Série | Optrel Sphere Series |
| État clair | 4.0 |
| ShadeTronic® automatique | Teintes 5 à 13 |
| Réglage manuel | Teintes 5–9 et 9–13 |
| Classification EN 379 | 1/1/1/1 |
| Vision des couleurs | Perception réaliste des couleurs Optrel |
| Capteurs | 3 capteurs |
| Angle de détection | Réglable avec Sensor Slider |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,170 ms à 23 °C et 0,110 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | 50 × 100 mm |
| Mode meulage | Oui, teinte 4 |
| Alimentation | Cellules solaires + 2 piles CR2032 remplaçables |
| Autonomie indicative | Environ 3 000 heures |
| Poids | 500 g |
| Température d’utilisation | –10 °C à +55 °C selon la fiche technique Optrel actuellement proposée |
Données fabricant Optrel. Certaines documentations Optrel antérieures indiquent une température maximale d’utilisation de +70 °C. La fiche technique actuellement disponible indique +55 °C.
Pourquoi la classification 1/1/1/1 est-elle importante ?
La norme EN 379 évalue plusieurs paramètres influençant la qualité optique d’un filtre automatique.
Le e684 obtient la classification maximale 1/1/1/1.
Sa très faible dépendance à l’angle de vision constitue notamment un avantage lorsque le soudeur travaille en position ou ne regarde pas constamment l’arc parfaitement dans l’axe du filtre.
C’est l’une des principales différences du e684 face au VegaView 2.5. Le e684 apporte à la fois ShadeTronic et une classification angulaire 1/1/1/1.
ShadeTronic® automatique de 5 à 13
ShadeTronic® mesure la luminosité de l’arc et adapte automatiquement le niveau de protection entre 5 et 13.
Cette plage étendue permet d’utiliser le e684 avec de nombreux procédés et une large plage d’intensités.
Le soudeur conserve également la possibilité de travailler en mode manuel avec deux plages de réglage : 5 à 9 et 9 à 13.
Sensor Slider et 3 capteurs
Le e684 possède 3 capteurs et un Sensor Slider permettant d’adapter l’angle dans lequel le filtre détecte les sources lumineuses.
Cette fonction est particulièrement utile lorsque plusieurs soudeurs travaillent à proximité, car elle permet de réduire les déclenchements provoqués par des arcs voisins.
FadeTronic® pour le retour vers l’état clair
Après extinction de l’arc, le délai de retour vers l’état clair peut être réglé entre 0,1 et 2 secondes.
FadeTronic® permet ainsi d’éviter un retour trop brutal à l’état clair lorsque la pièce ou le bain reste encore fortement lumineux.
Pour quels procédés utiliser le e684 ?
- MIG/MAG
- MIG/MAG haute performance
- MMA à l’électrode enrobée
- fil fourré
- TIG
- soudage plasma
- microplasma
- découpe plasma
- soudage au gaz
- meulage avec le mode Grind
Pour qui TPS recommande-t-il le e684 ?
- atelier MIG/MAG avec intensités variables
- construction métallique
- maintenance industrielle
- soudage en position
- applications nécessitant des teintes jusqu’à 13
- soudeurs souhaitant un réglage automatique de la teinte
- utilisateurs attachant de l’importance à la stabilité optique selon l’angle de vision
e684 ou VegaView 2.5 ?
| Critère | Optrel e684 | VegaView 2.5 |
|---|---|---|
| État clair | 4.0 | 2.5 |
| Réglage | ShadeTronic 5–13 + manuel | Manuel 8–12 |
| Classification | 1/1/1/1 | 1/1/1/2 |
| Capteurs | 3 | 3 |
| Priorité TPS | Automatisation, fortes teintes et stabilité angulaire | Clarté à l’état clair, simplicité et légèreté |
e684 ou Crystal 2.0 ?
Le choix dépend surtout de votre priorité.
Le e684 privilégie la plage de protection jusqu’à 13 et sa classification optique 1/1/1/1.
Le Crystal 2.0 privilégie la visibilité avec un état clair 2.0 et la Crystal Lens Technology.
e684 → intensités variables, teintes élevées et qualité optique 1/1/1/1
Crystal 2.0 → TIG, faibles intensités et lecture précise du bain
e684 ou SphereX Quattro ?
Le e684 reste une solution éprouvée de la Sphere Series avec ShadeTronic 5–13 et une excellente classification optique.
Les modèles SphereX de nouvelle génération apportent notamment un champ de vision agrandi, cinq capteurs et le serre-tête IsoFit X.
Le choix dépend donc du niveau de technologie de casque recherché et du type d’utilisation.
Protection respiratoire avec le e684

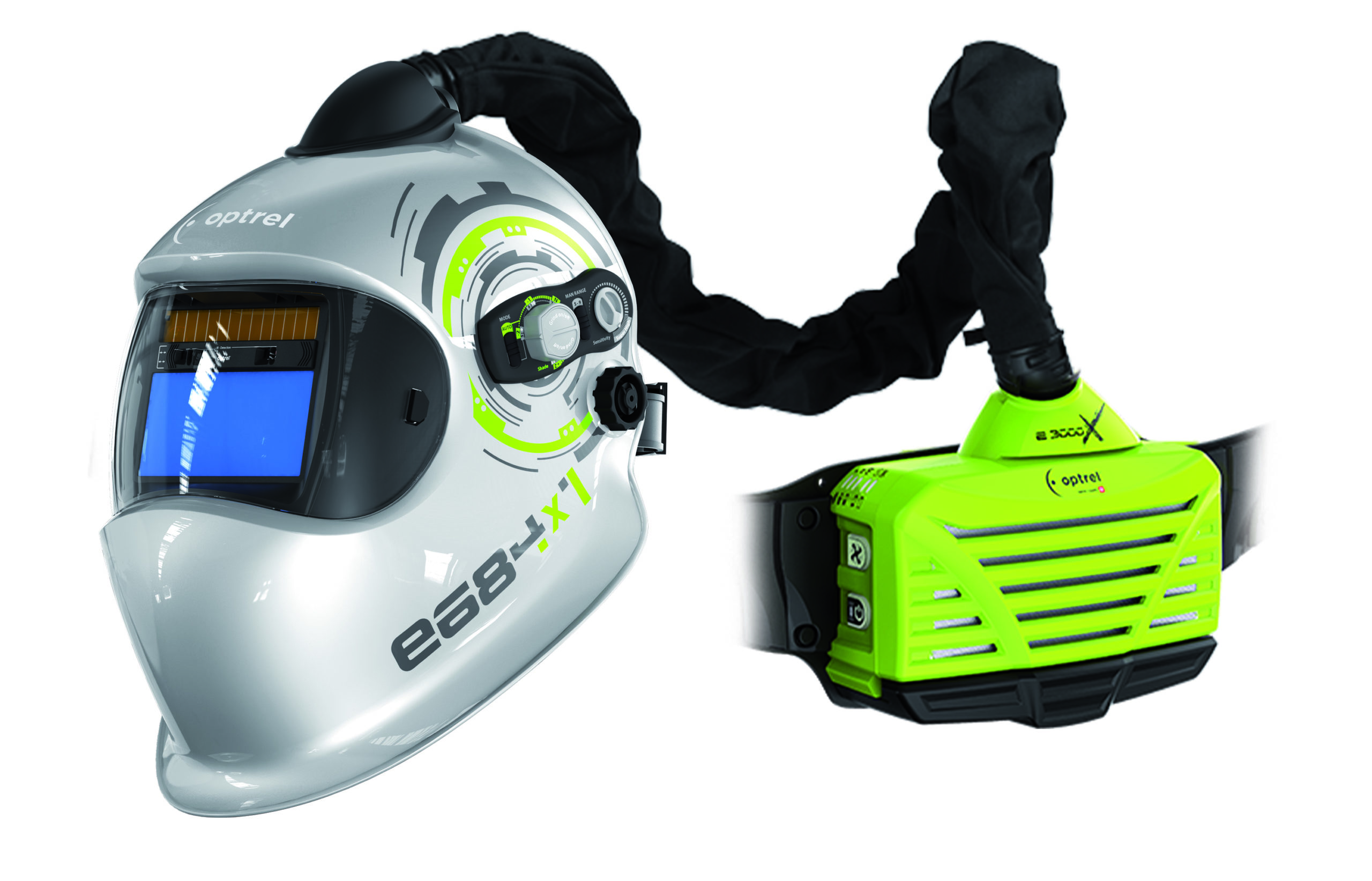

Le e684 existe également en version adaptée aux systèmes de protection respiratoire Optrel.
- e684 fresh air Silver : réf. 4441.600
- e684 + Swiss Air : réf. 4600.050
- e684 + e3000X : réf. 4550.460
→ Voir le kit Optrel e3000X + e684
→ Voir toutes les protections respiratoires TPS
Aspiration des fumées
Une protection respiratoire individuelle ne remplace pas le captage des fumées à la source lorsque celui-ci peut être mis en place.
TPS propose selon l’application des solutions avec torche aspirante, bras aspirant, table aspirante, paroi aspirante ou cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Optrel e684 convient-il au soudage laser ?
Non.
Optrel indique explicitement que le e684 n’est pas adapté au soudage laser.
Une teinte 13 et une classification optique 1/1/1/1 ne constituent pas une protection laser. Les applications laser nécessitent un EPI spécifiquement certifié pour la longueur d’onde et le niveau d’exposition concernés.
Questions fréquentes sur le Optrel e684
Le e684 règle-t-il automatiquement la teinte ?
Oui. ShadeTronic ajuste automatiquement le niveau de protection entre 5 et 13 selon la luminosité de l’arc.
Peut-on régler manuellement le e684 ?
Oui. Deux plages manuelles sont disponibles : 5–9 et 9–13.
Pourquoi le e684 est-il classé 1/1/1/1 ?
Il obtient la meilleure classe dans les quatre critères optiques EN 379, notamment pour la dépendance à l’angle de vision.
Le e684 convient-il au TIG ?
Oui. Le TIG fait partie des procédés compatibles. Pour les très faibles intensités et lorsque la clarté du bain est la priorité absolue, le Crystal 2.0 ou un modèle CLT mérite toutefois d’être comparé.
Combien de capteurs possède le e684 ?
Le e684 possède 3 capteurs avec Sensor Slider et sensibilité Super High.
Peut-on meuler avec le e684 ?
Oui. Le mode Grind maintient le filtre au niveau clair 4.
Quel est le poids du e684 ?
Optrel indique un poids total de 500 g.
