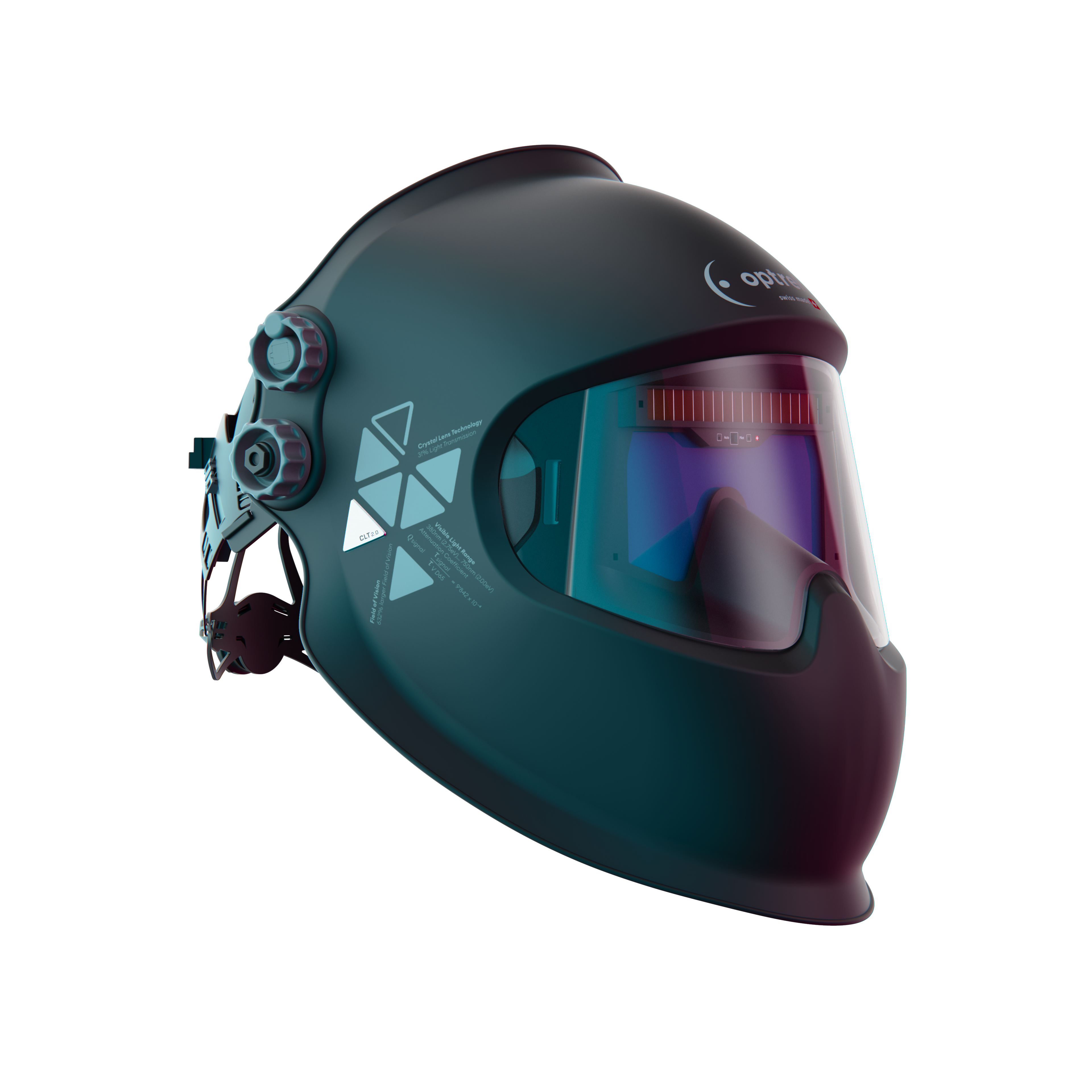

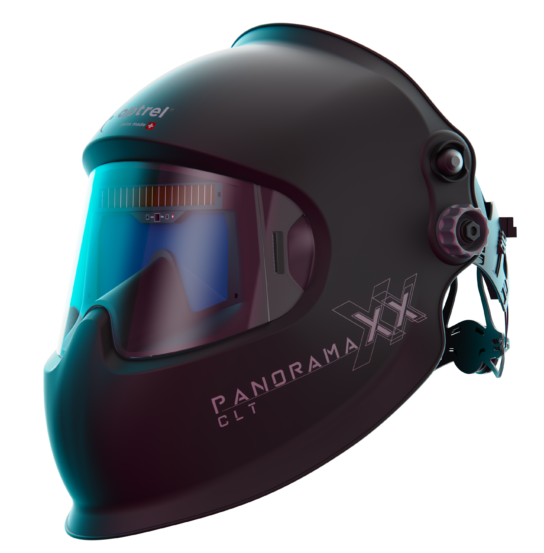

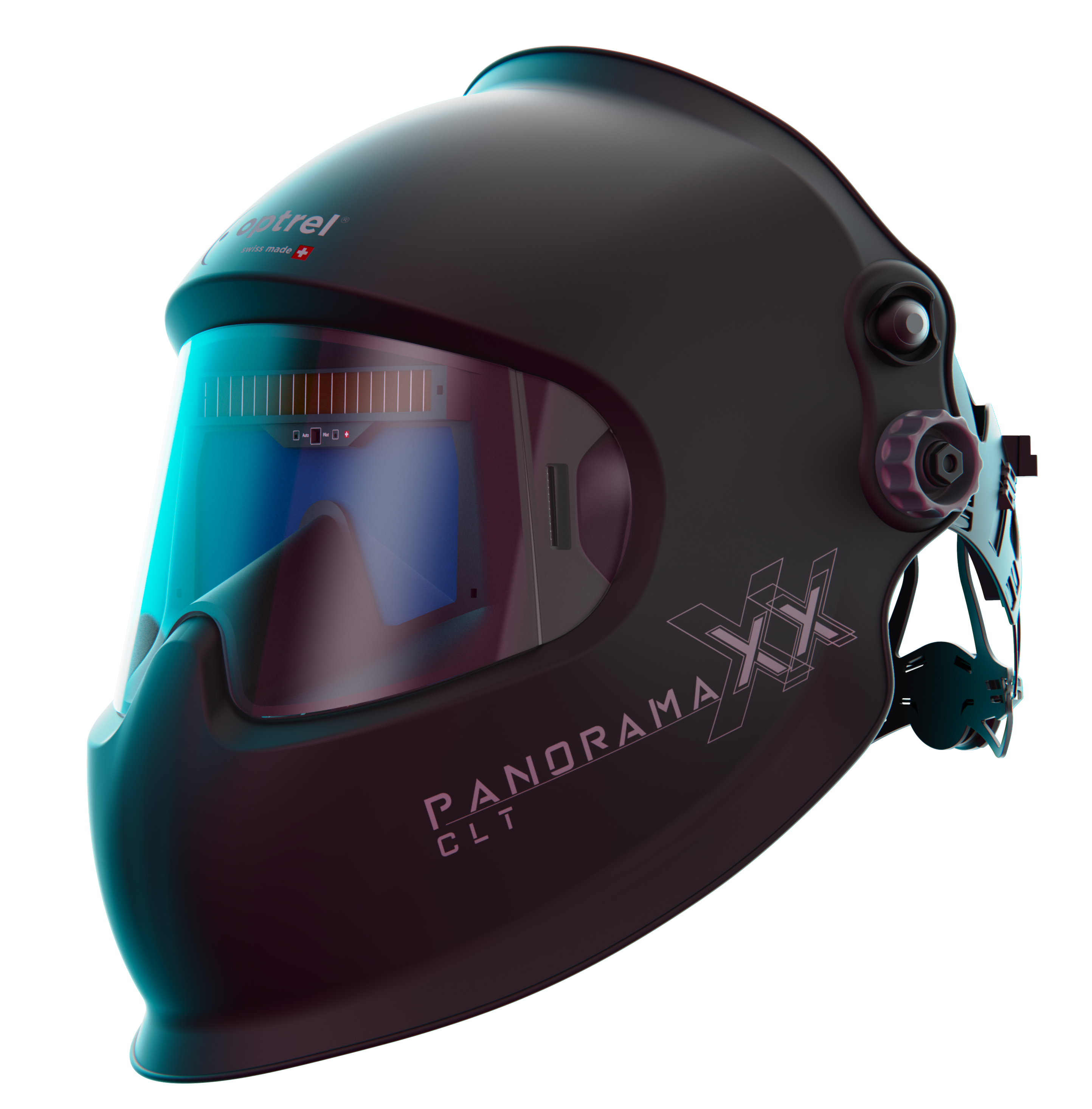

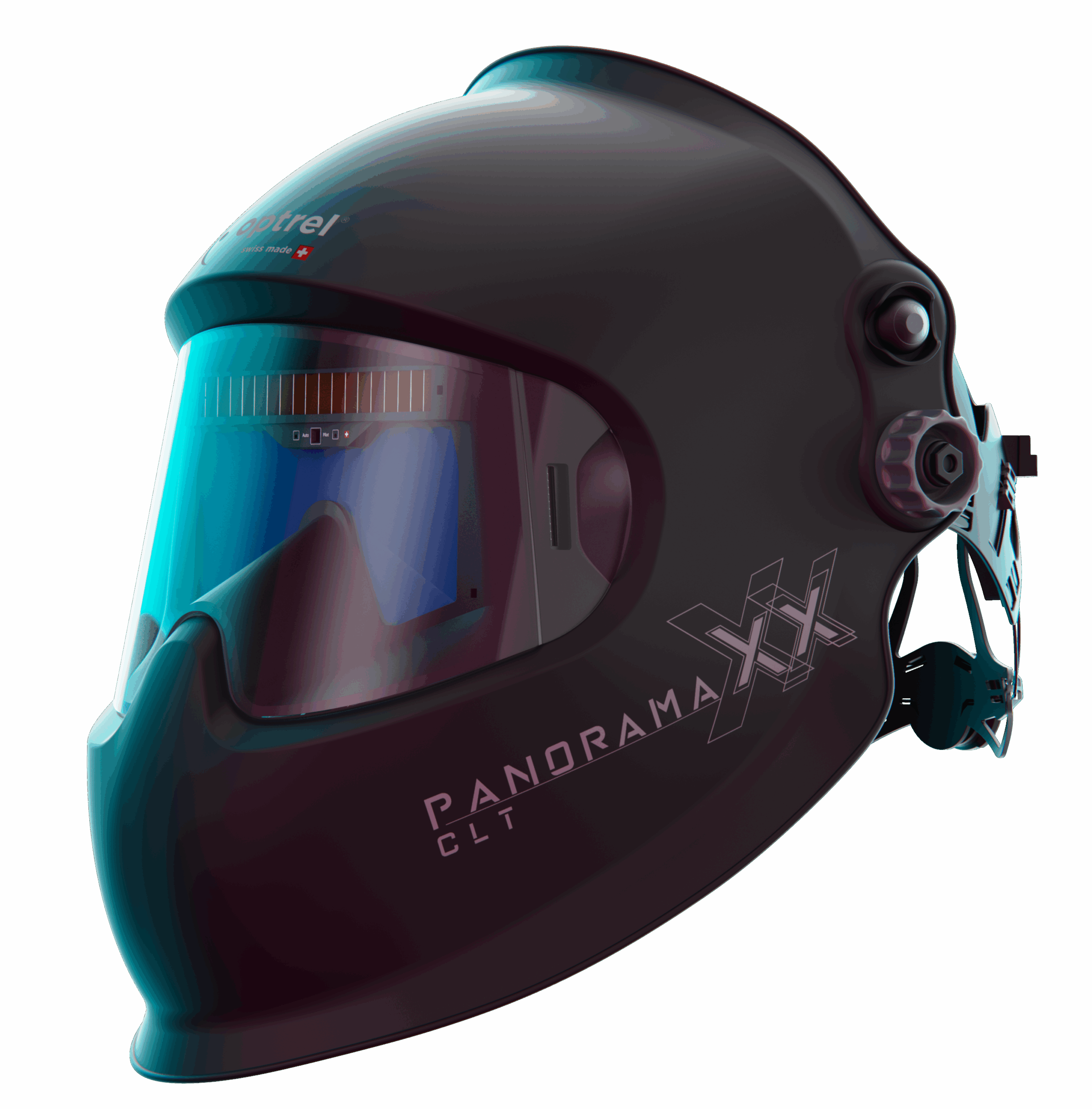

Optrel Panoramaxx CLT : vision panoramique XXL et Crystal Lens Technology
Le Optrel Panoramaxx CLT combine le très grand champ de vision de la gamme Panoramaxx avec la Crystal Lens Technology 2.0.
Son état clair de niveau 2.0 offre une perception très naturelle des couleurs et facilite la lecture de la pièce, du joint et du bain de fusion.
Avec ShadeTronic® automatique de 4 à 12, cinq capteurs et une vision panoramique pouvant atteindre 6,3 fois celle d’une cassette traditionnelle de 100 × 50 mm, le Panoramaxx CLT est particulièrement adapté au TIG, à l’inox, à l’aluminium, aux faibles intensités et au soudage de précision.
Le Panoramaxx CLT est à privilégier lorsque deux critères sont importants simultanément : voir très largement autour de la zone de travail et conserver une lecture particulièrement précise du bain de fusion.
Caractéristiques techniques du Panoramaxx CLT
| Caractéristique | Optrel Panoramaxx CLT noir |
|---|---|
| Référence Optrel | 1010.200 |
| État clair | 2.0 |
| Technologie | Crystal Lens Technology 2.0 |
| ShadeTronic® automatique | Teintes 4 à 12 |
| Réglage manuel | Teintes 7 à 12 |
| Classification EN 379 | 1/1/1/2 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,09 ms à 23 °C et 0,07 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | Panoramique XXL, jusqu’à 6,3 fois celui d’une cassette standard 100 × 50 mm |
| Plage indicative Optrel | Jusqu’à 280 A |
| Serre-tête | Optrel IsoFit® |
| Mode meulage | Oui |
| Alimentation | Cellules solaires + batterie Li-polymère 280 mAh rechargeable par Micro-USB |
| Durée de vie batterie | Environ 300 à 500 cycles de charge |
| Poids du casque noir | 600 g |
| Température d’utilisation | –10 °C à +55 °C |
Données fabricant Optrel. La plage jusqu’à 280 A est une indication de positionnement du fabricant et ne remplace pas la sélection du niveau de protection adapté au procédé et aux conditions réelles de soudage.
Que change réellement la Crystal Lens Technology 2.0 ?
La Crystal Lens Technology vise à rapprocher la perception des couleurs de celle obtenue à travers un verre clair.
À l’état clair, le Panoramaxx CLT atteint un niveau de luminosité 2.0. Lorsque l’arc est actif, la technologie CLT conserve une représentation détaillée et contrastée du bain de fusion.
Le bénéfice du CLT est particulièrement perceptible en TIG, sur inox, aluminium, tôles fines et lorsque la lecture précise des bords du bain et du joint devient déterminante.
Un champ de vision panoramique XXL
La forme spécifique de la cassette Panoramaxx comporte une découpe au niveau du nez qui permet de rapprocher le filtre des yeux.
Optrel annonce ainsi un champ de vision pouvant atteindre 6,3 fois celui d’une cassette de soudage standard de 100 × 50 mm.
Cette architecture permet au soudeur de voir davantage la pièce et son environnement sans devoir multiplier les mouvements de tête.
ShadeTronic® automatique de 4 à 12
Le système ShadeTronic® mesure la luminosité de l’arc et ajuste automatiquement le niveau de protection entre 4 et 12.
Le soudeur peut également utiliser le casque en mode manuel avec une plage de 7 à 12.
Le réglage automatique peut être corrigé individuellement afin d’adapter la perception à la préférence du soudeur et aux conditions de travail.
Cinq capteurs pour détecter l’arc
Le Panoramaxx CLT utilise 5 capteurs avec une sensibilité réglable en continu et une plage Super High.
Cette configuration est particulièrement intéressante lorsque l’arc peut être partiellement masqué par la géométrie de l’assemblage.
FadeTronic® pour limiter les changements brusques de luminosité
Après l’extinction de l’arc, FadeTronic® permet de régler le délai de retour vers l’état clair entre 0,1 et 2 secondes.
Le filtre peut ainsi rester momentanément plus sombre lorsque la pièce ou le bain demeure fortement incandescent.
Pour quels procédés utiliser le Panoramaxx CLT ?
- TIG
- MIG/MAG
- MIG/MAG haute performance
- MMA
- fil fourré
- soudage plasma
- microplasma
- découpe plasma
- meulage avec le mode Grind
Pour qui TPS recommande-t-il le Panoramaxx CLT ?
- soudeurs TIG
- soudage de l’inox
- soudage de l’aluminium
- tôles fines et faibles intensités
- assemblages demandant une lecture précise du joint
- soudeurs recherchant un très grand champ de vision
- fabrication métallique de précision
- maintenance et travaux nécessitant de nombreux contrôles visuels
Panoramaxx 2.5, CLT ou Quattro ?
| Modèle | Priorité | État clair | ShadeTronic | EN 379 |
|---|---|---|---|---|
| Panoramaxx 2.5 | Polyvalence | 2.5 | 5–12 | 1/1/1/2 |
| Panoramaxx CLT | Vision, TIG et précision | 2.0 | 4–12 | 1/1/1/2 |
| Panoramaxx Quattro | Fortes intensités et positions contraignantes | 3.0 | 4–13 | 1/1/1/1 |
Panoramaxx 2.5 → polyvalence et grand champ de vision
Panoramaxx CLT → TIG, faibles intensités et précision visuelle
Panoramaxx Quattro → fortes intensités et positions de soudage exigeantes
Panoramaxx CLT noir ou argent ?
Les deux versions utilisent la même technologie CLT et les mêmes niveaux de protection.

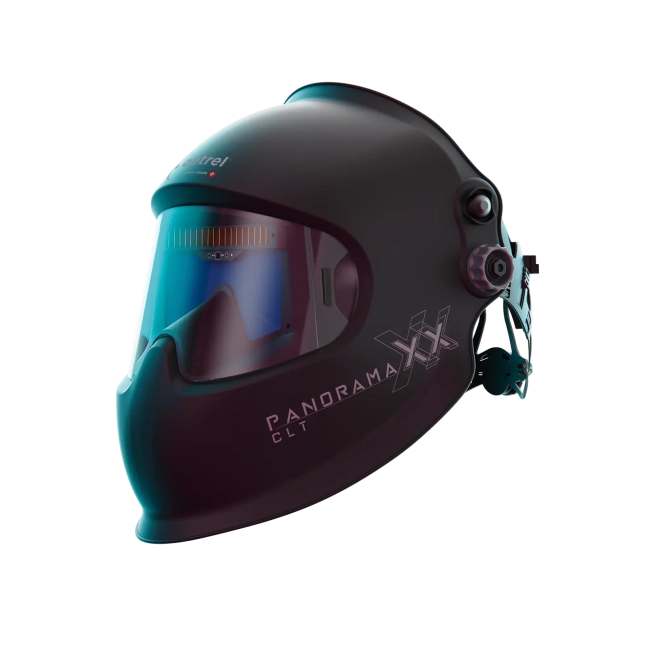

La version noire porte la référence 1010.200 et pèse environ 600 g. La version argent porte la référence 1010.201 et pèse environ 610 g.
Protection respiratoire avec le Panoramaxx CLT
Le Panoramaxx CLT existe également en version adaptée aux systèmes de protection respiratoire Optrel.
- Panoramaxx CLT pure air noir : réf. 4441.780
- Panoramaxx CLT pure air argent : réf. 4441.781
- Panoramaxx CLT + Swiss Air : réf. 4600.010
- Panoramaxx CLT + e3000X : réf. 4550.590
→ Voir les protections respiratoires TPS
Aspiration des fumées de soudage
Une protection respiratoire individuelle ne dispense pas de capter les fumées au plus près de leur émission lorsque l’application le permet.
TPS peut proposer selon le poste une torche aspirante, un bras aspirant, une table aspirante, une paroi aspirante ou une cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Panoramaxx CLT convient-il au soudage laser ?
Non.
Le Panoramaxx CLT standard est un masque destiné au soudage à l’arc et ne doit pas être utilisé comme protection pour le soudage laser.
Pour les applications laser, il faut utiliser un équipement Optrel spécifiquement certifié pour la longueur d’onde et le niveau de protection requis. Le Panoramaxx CLT standard ne doit pas être confondu avec le Panoramaxx Hybrid CLT.
Questions fréquentes sur le Panoramaxx CLT
Pourquoi choisir le Panoramaxx CLT ?
Il associe un état clair 2.0, la Crystal Lens Technology et un champ de vision panoramique XXL. Il est particulièrement intéressant lorsque la qualité de vision du bain est un critère déterminant.
Le Panoramaxx CLT est-il adapté au TIG ?
Oui. Le TIG fait partie de ses applications principales. Son état clair 2.0 et la technologie CLT sont particulièrement intéressants pour le TIG à faible intensité, les tôles fines, l’inox et l’aluminium.
Quelle est la différence entre Panoramaxx CLT et Panoramaxx 2.5 ?
Le Panoramaxx 2.5 privilégie la polyvalence avec un état clair 2.5. Le CLT descend à 2.0 et utilise la Crystal Lens Technology pour améliorer la perception des couleurs et la lecture du bain de fusion.
Quelle est la différence entre Panoramaxx CLT et Quattro ?
Le CLT privilégie la clarté et la précision visuelle. Le Quattro privilégie les fortes intensités, une plage allant jusqu’à 13 et la meilleure classification angulaire EN 379 1/1/1/1.
Combien de capteurs possède le Panoramaxx CLT ?
Le Panoramaxx CLT possède 5 capteurs avec une sensibilité réglable en continu.
Quel est le poids du Panoramaxx CLT noir ?
La documentation Optrel actuelle indique 600 g pour la version noire standard.
