Le Böhler URANOS NX 2200 AC/DC est un poste TIG professionnel AC/DC jusqu’à 220 A, alimenté en 230 V monophasé. Il réalise le TIG AC pour l’aluminium et ses alliages, le TIG DC pour les aciers, l’inox et d’autres métaux compatibles, ainsi que le soudage à l’électrode enrobée (MMA). Il combine les amorçages HF et Lift, des réglages avancés du courant alternatif, les procédés TIG pulsés et Fast Pulse jusqu’à 2,5 kHz, avec une interface LCD couleur et la technologie d’onduleur greenWave. À 40 °C sous 230 V, il fournit en TIG 220 A à 35 %, 170 A à 60 % et 150 A à 100 %.
Pour quels matériaux et applications choisir le URANOS NX 2200 AC/DC ?
Le courant alternatif TIG AC permet notamment de souder l’aluminium et ses alliages en adaptant la forme d’onde, la fréquence et la balance. Le TIG DC convient notamment à l’acier, à l’inox et aux matériaux qui se soudent habituellement en courant continu. Le URANOS NX 2200 AC/DC s’adresse aux ateliers recherchant ces deux procédés sur un générateur monophasé, pour la fabrication, la réparation et le travail de précision.
TIG AC : fréquence, balance et formes d’onde
Le URANOS NX 2200 AC/DC permet de régler la fréquence AC de 20 à 200 Hz et la balance AC de 15 à 65 %, selon les paramètres du fabricant. Il propose différentes formes d’onde de courant alternatif, notamment carrée, sinusoïdale, triangulaire et mixte. Ces réglages permettent d’adapter le comportement de l’arc et l’action de nettoyage à la préparation et à l’assemblage.
Les fonctions Easy Rounding et Fuzzy Logic participent à la préparation et au contrôle de l’extrémité de l’électrode tungstène à l’amorçage en TIG AC. Aucun réglage ne remplace une préparation correcte du joint et le choix de l’électrode, du gaz et de la torche.
Mix AC/DC, TIG DC et modes pulsés
La fonction Mix AC/DC alterne des périodes de courant alternatif et continu avec un réglage du temps AC et du temps DC selon le programme choisi. Le poste propose aussi l’amorçage HF et Lift en TIG DC, le DcPulse, l’AcPulse, DcDrive, ArcDrive, EasyArc et FastPulse.
Le TIG pulsé classique se règle de 0,1 à 25 Hz, tandis que le Fast Pulse monte jusqu’à 2,5 kHz. Les fonctions de pointage et de gestion de cycle comprennent notamment Bilevel, Easy Joining, Microtime Spot et Restart, suivant les réglages documentés dans le manuel.
Écran LCD couleur et mémorisation des programmes
Le panneau de commande numérique permet la visualisation et l’ajustement des paramètres TIG et MMA. La notice décrit 64 emplacements de programmes via la fonction JOB ; la page commerciale de Böhler évoque également jusqu’à 240 programmes personnalisés dans l’écosystème NX. Le nombre réellement accessible dépend de la configuration logicielle : il doit être confirmé avant de promettre 240 emplacements locaux.
Soudage MMA en complément du TIG
Le procédé MMA est réglable de 3 à 180 A sous 230 V. Le poste propose notamment Hot Start, Arc Force, des réglages de dynamique et des fonctions d’anti-collage selon le manuel. Les facteurs de marche MMA à 40 °C sont distincts de ceux du TIG.
Facteurs de marche à 40 °C sous 230 V
| Caractéristique | Courant disponible |
|---|---|
| TIG AC/DC — 35 % | 220 A |
| TIG AC/DC — 60 % | 170 A |
| TIG AC/DC — 100 % | 150 A |
| MMA — 35 % | 180 A |
| MMA — 60 % | 150 A |
| MMA — 100 % | 130 A |
Caractéristiques techniques Böhler URANOS NX 2200 AC/DC
| Caractéristique | URANOS NX 2200 AC/DC |
|---|---|
| Référence constructeur | 55.08.050 |
| Procédés | TIG AC, TIG DC HF/Lift, TIG Mix AC/DC, MMA |
| Alimentation nominale | 1 × 230 V, 50/60 Hz (tolérance ±15 %) |
| Autre tension prise en charge | 1 × 115 V, avec facteurs de marche distincts |
| Plage de courant TIG | 3–220 A |
| Plage de courant MMA | 3–180 A |
| Protection secteur temporisée indiquée à 230 V | 20 A |
| Courant d’entrée maximal à 230 V | 27,6 A |
| Puissance absorbée maximale | 6,4 kVA |
| Fréquence AC | 20–200 Hz |
| Balance AC | 15–65 % |
| TIG pulsé classique | 0,1–25 Hz |
| Fast Pulse | 0,02–2,5 kHz |
| Interface | Écran LCD couleur, réglages numériques |
| Communication | Bus numérique |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions du générateur | 500 × 190 × 400 mm |
| Poids du générateur | 18,8 kg |
| Câble secteur | 5 m, section 3 × 2,5 mm² |
URANOS NX 2200 AC/DC ou URANOS NX 2200 TLH DC ?
Le URANOS NX 2200 TLH est une source TIG DC HF/Lift, adaptée notamment à l’acier et à l’inox. Le URANOS NX 2200 AC/DC ajoute le TIG AC, les réglages de balance et fréquence AC ainsi que Mix AC/DC : il est le choix à étudier si l’aluminium figure parmi les applications. Voir le URANOS NX 2200 TLH DC.
Installation et limites à vérifier
- Le générateur fonctionne sous 230 V monophasé. Le manuel précise une protection temporisée de 20 A et un courant d’entrée maximal de 27,6 A à cette tension ; la pleine capacité du poste ne doit pas être supposée disponible sur toute prise domestique 16 A. Le circuit doit être vérifié et dimensionné par un professionnel qualifié.
- Les performances indiquées concernent le 230 V ; les facteurs de marche sont différents sous 115 V.
- Le poids de 18,8 kg correspond au générateur, pas au colis ni à une configuration complète sur refroidisseur.

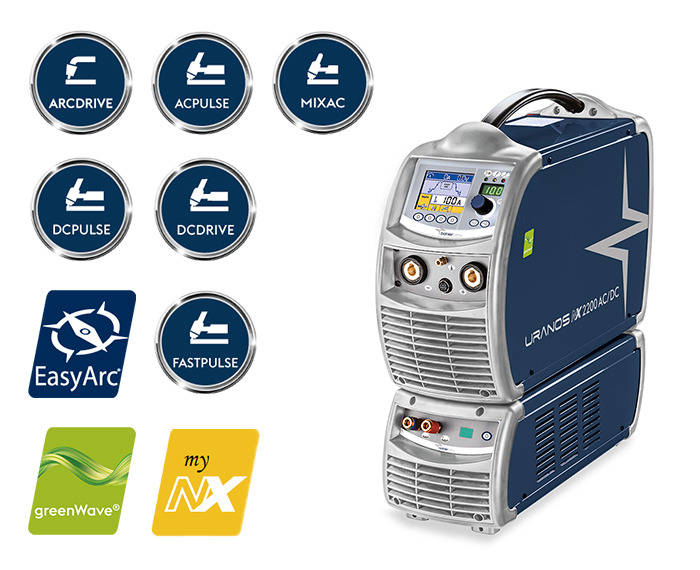

- Photo illustrative : le groupe de refroidissement présenté sous le générateur n’est pas déclaré inclus par défaut. Le contenu de la livraison, la torche et les accessoires doivent être confirmés selon l’offre TPS.
Pour souder à la fois l’acier, l’inox et l’aluminium avec un équipement monophasé, le URANOS NX 2200 AC/DC apporte les réglages TIG AC qui manquent au URANOS NX 2200 TLH DC. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, conseille le choix du générateur, du refroidissement, de la torche et du raccordement selon les matériaux, les assemblages et les cycles réels de soudage.
FAQ – Böhler URANOS NX 2200 AC/DC
Le URANOS NX 2200 AC/DC convient-il au soudage TIG de l’aluminium ?
Oui. Il propose le TIG AC avec réglage de la fréquence et de la balance, adapté notamment à l’aluminium et à ses alliages lorsque les conditions de soudage sont appropriées.
Quelle différence avec le URANOS NX 2200 TLH ?
Le 2200 TLH est un poste TIG DC. Le 2200 AC/DC permet également le TIG AC et le mode Mix AC/DC, avec des paramètres de courant alternatif réglables.
Quelle est son intensité à 100 % de facteur de marche ?
Le manuel indique 150 A en TIG à 100 %, à 40 °C sous 230 V.
Quelle fréquence AC et quelle fréquence de pulsation peut-on régler ?
La fréquence TIG AC est réglable de 20 à 200 Hz. Le Fast Pulse peut atteindre 2,5 kHz : il s’agit de deux réglages différents.
Le refroidisseur visible sur l’image est-il compris ?
La photo montre une configuration équipée d’un refroidisseur, mais elle ne confirme pas sa fourniture. Le contenu précis doit être validé auprès de TPS.
Découvrir les postes TIG · Guide TPS : quel poste TIG choisir ? · Contacter TPS
Sources : notice voestalpine Böhler Welding URANOS NX 1700/2200 AC/DC, révision B, tableau du modèle 2200 AC/DC, p. 72 ; documentation commerciale officielle Böhler. Les poids, facteurs de marche et réglages indiqués sont ceux du générateur sous 230 V.
