Le Böhler TERRA NX 400 TLH est un générateur industriel de soudage TIG DC jusqu’à 400 A, avec amorçage HF ou Lift et procédé MMA jusqu’à 350 A. Alimenté en 400 V triphasé, il s’adresse aux travaux de fabrication et de maintenance nécessitant une réserve de courant importante pour l’acier, l’inox et d’autres matériaux adaptés au TIG courant continu. À 40 °C, le fabricant annonce 400 A à 50 %, 380 A à 60 % et 340 A à 100 % en TIG. Ses fonctions comprennent le TIG pulsé, Fast Pulse jusqu’à 2,5 kHz et plusieurs cycles de pointage.
Applications du TERRA NX 400 TLH
Le TERRA NX 400 TLH est conçu pour les ateliers de chaudronnerie, l’assemblage de composants métalliques, la maintenance industrielle et les travaux TIG DC à cadence soutenue. Sa capacité TIG à 100 % permet de dimensionner le générateur pour des séquences prolongées, à condition de choisir la torche et le refroidissement en fonction du cycle réel.
Ce modèle est une solution TIG courant continu (DC). Il ne propose pas le TIG AC conventionnel généralement requis pour l’aluminium. Pour cette application, privilégier un générateur AC/DC adapté.
TIG HF, Lift, pulsé et Fast Pulse
HF Start permet l’amorçage sans contact initial de l’électrode tungstène avec la pièce. Lift Start amorce l’arc après un contact contrôlé, lorsque cette méthode est appropriée à l’environnement de travail.
Le TIG pulsé classique est réglable de 0,1 à 25 Hz : les courants de pointe et de base alternent selon les paramètres retenus. Fast Pulse couvre 0,02 à 2,5 kHz pour des fréquences de pulsation plus élevées. Les réglages de durée et de courant doivent être adaptés au matériau, au joint et à l’objectif de soudage.
EasyArc, Bilevel et pointage
Le générateur propose EasyArc, les modes 2T/4T et Bilevel permettant de basculer entre deux courants pendant un cycle prévu à cet effet. Il dispose aussi du pointage temporisé, de Microtime Spot (0,01 à 1 seconde), de la fonction Easy Joining et de Restart. Ces fonctions offrent des paramètres supplémentaires pour les phases d’amorçage, d’assemblage et de fin de cordon.
Soudage MMA : jusqu’à 350 A
Le procédé MMA est réglable de 3 à 350 A. Le TERRA NX 400 TLH intègre les réglages Hot Start et Arc Force, la sélection de dynamique MMA Synergy selon le type d’électrode et Dynamic Power Control (DPC) pour définir le comportement courant/tension. La compatibilité de chaque électrode et les paramètres adaptés dépendent du consommable et des conditions de soudage.
Facteurs de marche du TERRA NX 400 TLH à 40 °C
Les facteurs de marche ci-dessous sont ceux du TERRA NX 400 TLH selon le manuel constructeur, avec une alimentation nominale 3 × 400 V. Ils ne doivent pas être confondus avec ceux du 320 TLH.
| Caractéristique | Intensité à 40 °C |
|---|---|
| TIG DC à 50 % | 400 A |
| TIG DC à 60 % | 380 A |
| TIG DC à 100 % | 340 A |
| MMA à 60 % | 350 A |
| MMA à 100 % | 290 A |
Caractéristiques techniques
| Caractéristique | Donnée du TERRA NX 400 TLH |
|---|---|
| Référence constructeur | 55.17.012 |
| Procédés | TIG DC HF / TIG DC Lift / MMA |
| Alimentation | 3 × 400 V (±15 %), 50/60 Hz |
| Plage de courant TIG | 3–400 A |
| Plage de courant MMA | 3–350 A |
| Protection secteur indiquée | 25 A temporisés |
| Puissance absorbée maximale | 18,6 kVA / 13,4 kW |
| Courant d’entrée maximal I1max | 27,6 A |
| Courant d’entrée effectif I1eff | 17,5 A |
| Rendement déclaré | 88 % |
| Tension à vide TIG / MMA | 61 V DC |
| Tension de crête d’amorçage | 11,5 kV |
| Pulsation TIG classique | 0,1 à 25 Hz |
| Fast Pulse | 0,02 à 2,5 kHz |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions du générateur (L × P × H) | 620 × 240 × 460 mm |
| Poids du générateur | 22,5 kg |
| Câble secteur | 5 m, 4 × 4 mm² |
| Normes déclarées dans le manuel | EN IEC 60974-1/A1:2019 ; EN IEC 60974-3:2019 ; EN 60974-10/A1:2015 |
Quelle différence entre les TERRA NX 320 TLH et 400 TLH ?
Le TERRA NX 320 TLH fournit 320 A à 60 % et 280 A à 100 % en TIG à 40 °C. Le TERRA NX 400 TLH fournit 380 A à 60 % et 340 A à 100 %, avec une plage atteignant 400 A. En MMA, les intensités à 60 % sont respectivement 290 A et 350 A. Le bon choix dépend donc du courant réellement utilisé, de la fréquence des cycles et de la configuration de la torche.
Voir aussi le Böhler TERRA NX 320 TLH pour comparer les deux sources.
Installation, accessoires et limites
- Alimentation requise : 400 V triphasé. Faire vérifier le raccordement et la protection selon le manuel par un professionnel qualifié.
- Le 400 TLH réalise le TIG DC, pas le TIG AC/DC.
- Le poids de 22,5 kg correspond au générateur seul, pas au colis ni au système équipé.

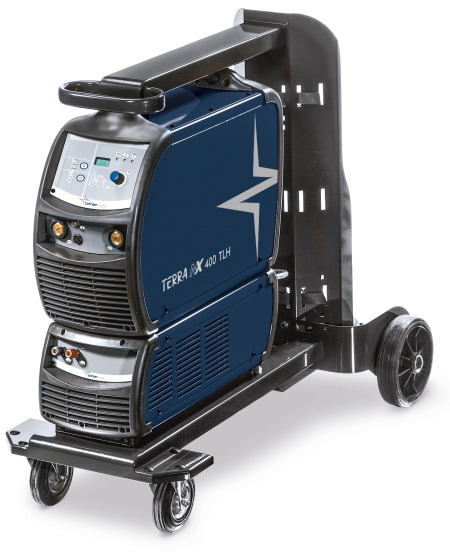

- Photo illustrative : le visuel fabricant présente un ensemble avec chariot et groupe de refroidissement. Ces accessoires, ainsi que la torche, ne sont pas déclarés inclus par défaut dans cette fiche ; leur présence doit être confirmée selon l’offre TPS.
Pour les travaux TIG DC à courant élevé et cadence soutenue, le TERRA NX 400 TLH offre davantage de réserve de courant que le 320 TLH. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, vous accompagne dans le choix du générateur, de la torche, du refroidissement et de l’installation électrique selon les pièces et les cycles de travail.
FAQ – Böhler TERRA NX 400 TLH
Le TERRA NX 400 TLH délivre-t-il 400 A à 60 % ?
Le tableau du manuel fabricant indique 400 A à 50 %, 380 A à 60 % et 340 A à 100 % en TIG à 40 °C. Ces valeurs sont retenues ici malgré une indication commerciale différente.
Le TERRA NX 400 TLH peut-il souder l’aluminium en TIG AC ?
Non. Il s’agit d’un générateur TIG DC ; pour le soudage TIG AC conventionnel de l’aluminium, il faut un modèle AC/DC.
Quelle alimentation électrique est nécessaire ?
Le générateur fonctionne sous 3 × 400 V triphasé. Le constructeur mentionne une protection temporisée de 25 A et un courant d’entrée maximal de 27,6 A. Le circuit doit être dimensionné selon les instructions applicables.
Le TERRA NX 400 TLH réalise-t-il le soudage MMA ?
Oui, il permet le MMA de 3 à 350 A, avec Hot Start, Arc Force, MMA Synergy et DPC.
Le chariot et le groupe de refroidissement sont-ils inclus ?
Leur présence sur la photographie ne signifie pas qu’ils font partie de la livraison. La composition commerciale doit être confirmée avec TPS.
Découvrir les postes TIG · Guide TPS : quel poste TIG choisir ? · Contacter TPS
Source : notice fabricant voestalpine Böhler Welding TERRA NX 320/400 TLH, document 91.08.452, révision B du 01/05/2025, tableaux spécifiques au TERRA NX 400 TLH (pages 34–35).
