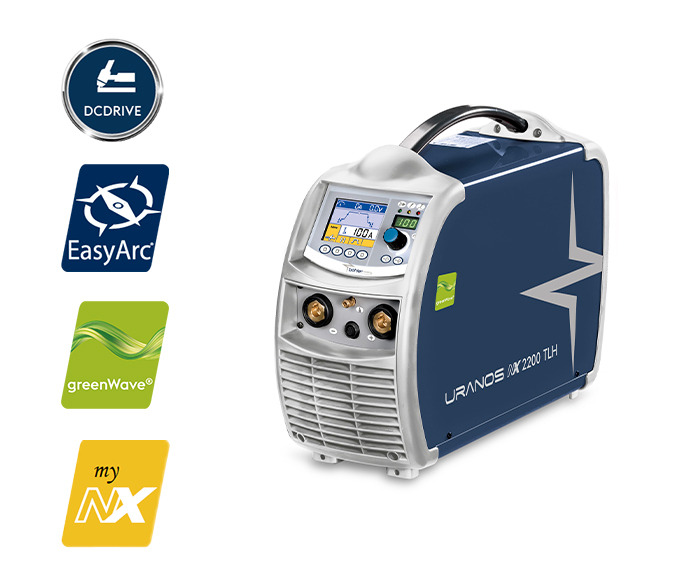

Le Böhler URANOS NX 2200 TLH est un générateur de soudage TIG DC HF de 220 A et MMA, alimenté en 230 V monophasé. Il dispose des amorçages TIG HF et Lift, du TIG pulsé, du Fast Pulse jusqu’à 2,5 kHz et d’un panneau de commande LCD couleur de 3,5 pouces. Conçu notamment pour les travaux TIG de précision sur acier et inox, il propose jusqu’à 240 programmes personnalisés (Jobs). En TIG à 40 °C sous 230 V, les données fabricant indiquent 220 A à 35 %, 190 A à 60 % et 165 A à 100 %.
Pour quelles applications choisir le URANOS NX 2200 TLH ?
Ce poste TIG DC convient aux travaux de fabrication métallique, maintenance et assemblage sur aciers et inox, ainsi qu’aux autres matériaux compatibles avec le TIG courant continu et des paramètres appropriés. L’alimentation monophasée constitue une différence importante par rapport aux générateurs industriels TIG triphasés.
Le URANOS NX 2200 TLH n’est pas un générateur TIG AC/DC. Il ne possède pas la fonction TIG AC utilisée pour le soudage conventionnel de l’aluminium.
Les technologies TIG DC : DcDrive, DcPulse, FastPulse et EasyArc
- TIG HF : amorçage haute fréquence sans contact initial du tungstène avec la pièce.
- TIG Lift : amorçage par contact contrôlé et soulèvement de l’électrode.
- DcDrive et DcPulse : procédés TIG DC de la gamme Böhler, avec réglages adaptés au type de cycle et à l’apport thermique souhaité.
- FastPulse : pulsation à fréquence élevée, réglable de 0,02 à 2,5 kHz ; à distinguer de la pulsation classique de 0,1 à 25 Hz.
- EasyArc : procédé TIG DC complémentaire présenté dans la documentation fabricant.
La fonction Bilevel, les rampes de courant, le prégaz, le postgaz et les modes de commande contribuent à adapter les cycles de soudage à la pièce et à la torche. Le choix des réglages reste dépendant du matériau, de l’épaisseur, du joint et du mode opératoire.
Pointage et mémorisation des paramètres
Le pointage temporisé, le Microtime Spot (0,01 à 1 seconde), Easy Joining et Restart figurent parmi les fonctions documentées. La commande numérique permet de mémoriser jusqu’à 240 programmes personnalisés, selon les possibilités prévues par le fabricant. Le panneau comprend un afficheur graphique LCD couleur de 3,5 pouces.
Le procédé MMA en complément du TIG
Le URANOS NX 2200 TLH réalise aussi le soudage à l’électrode enrobée (MMA) avec une plage de courant de 3 à 180 A sous 230 V. Les réglages de dynamique de l’arc dépendent du procédé et de la configuration. Les facteurs de marche MMA à 40 °C diffèrent selon les références constructeur 55.07.050 et 55.07.05001 ; ils ne doivent pas être confondus.
Facteurs de marche TIG sous 230 V à 40 °C
Ces valeurs sont communes aux deux variantes identifiées dans le manuel, sous alimentation nominale 230 V et dans les conditions d’essai fabricant.
| Caractéristique | Intensité TIG à 40 °C |
|---|---|
| TIG DC à 35 % | 220 A |
| TIG DC à 60 % | 190 A |
| TIG DC à 100 % | 165 A |
Caractéristiques techniques du URANOS NX 2200 TLH
| Caractéristique | URANOS NX 2200 TLH |
|---|---|
| Fabricant et modèle | voestalpine Böhler Welding URANOS NX 2200 TLH |
| Procédés | TIG DC HF / TIG DC Lift / MMA |
| Alimentation | 1 × 230 V monophasé, 50/60 Hz, ±15 % |
| Plage TIG sous 230 V | 3 à 220 A |
| Plage MMA sous 230 V | 3 à 180 A |
| Protection secteur retardée indiquée | 16 A (selon tableau fabricant) |
| Puissance absorbée max. en TIG (version 55.07.050) | 4,8 kVA |
| Puissance absorbée max. en TIG (version 16A Plug, 55.07.05001) | 5,2 kVA |
| TIG pulsé classique | 0,1 à 25 Hz |
| FastPulse | 0,02 à 2,5 kHz |
| Mémoires personnalisées | Jusqu’à 240 Jobs |
| Panneau | Écran LCD graphique couleur 3,5 pouces |
| Communication | Bus numérique CAN |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions du générateur (L × P × H) | 500 × 190 × 400 mm |
| Poids du générateur | 14,3 kg |
| Câble secteur indiqué dans le manuel | 3 m, 3 × 2,5 mm² |
Deux références constructeur : quelle différence ?
Le manuel distingue le URANOS NX 2200 TLH 55.07.050 et le URANOS NX 2200 TLH 16A Plug 55.07.05001. Les facteurs de marche TIG à 40 °C sous 230 V sont identiques, mais certaines données d’absorption électrique et les facteurs de marche MMA diffèrent.
| Caractéristique | Valeurs MMA sous 230 V |
|---|---|
| Référence 55.07.050 — MMA à 60 % et 100 % (40 °C) | 165 A / 140 A |
| Référence 55.07.05001 « 16A Plug » — MMA à 60 % et 100 % (40 °C) | 150 A / 120 A |
La référence réellement fournie par TPS doit être confirmée avant de retenir une configuration commerciale, une prise secteur précise ou les performances MMA correspondantes. Aucune des deux références n’est attribuée arbitrairement comme SKU à cette fiche.
Alimentation, refroidissement et limites
Le générateur est alimenté en 230 V monophasé. Sa capacité à délivrer le courant maximal dépend du circuit, de ses protections et des conditions d’utilisation ; la présence d’une version « 16A Plug » ne dispense pas de vérifier l’installation avec un professionnel qualifié.
Le fabricant documente des solutions de refroidissement et de torches adaptées à la gamme, mais le refroidisseur, la torche et les accessoires ne sont pas déclarés inclus dans la présente fiche. Le poids de 14,3 kg correspond au générateur seul, et non à un ensemble avec refroidisseur ou chariot.
Pour les soudures TIG DC sur acier et inox, le URANOS NX 2200 TLH associe une alimentation monophasée à des réglages TIG avancés et à la mémorisation des paramètres. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, vous aide à confirmer la référence commerciale, la configuration de torche et le circuit électrique adapté à vos applications.
FAQ – Böhler URANOS NX 2200 TLH
Le URANOS NX 2200 TLH est-il un TIG AC/DC ?
Non. Il fonctionne en TIG DC HF ou Lift. Le TIG AC conventionnel pour l’aluminium nécessite un modèle AC/DC distinct.
Quel est son facteur de marche TIG à 40 °C ?
Sous 230 V, le manuel indique 220 A à 35 %, 190 A à 60 % et 165 A à 100 %.
Quelle différence entre les références 55.07.050 et 55.07.05001 ?
Le manuel identifie la 55.07.05001 comme version « 16A Plug » et donne des valeurs d’entrée électrique et de facteur de marche MMA différentes. La version effectivement vendue doit être confirmée.
Peut-on souder à l’électrode enrobée ?
Oui. Le poste possède le procédé MMA, réglable de 3 à 180 A sous 230 V. Les facteurs de marche dépendent de la version.
Le URANOS NX 2200 TLH fonctionne-t-il en 230 V monophasé ?
Oui. Le manuel prévoit aussi une alimentation 115 V avec performances réduites ; les intensités annoncées ici concernent le 230 V.
Voir les postes TIG · Guide TPS : quel poste TIG choisir ? · Contacter TPS
Sources : manuel URANOS NX 2200 TLH, révision D, tableaux techniques des pages 39–41 ; fiche technique officielle Böhler URANOS NX 2200 TLH.
