Le Böhler URANOS NX 5000 AC/DC est un générateur de soudage industriel TIG AC/DC jusqu’à 500 A, conçu pour les travaux exigeants sur l’aluminium en TIG AC, ainsi que sur l’acier et l’inox en TIG DC. Il propose également le soudage MMA, le TIG pulsé et des réglages avancés du comportement de l’arc. Alimenté en triphasé 3 × 230 V ou 3 × 400 V (±15 %), il délivre en TIG AC, sous 400 V à 40 °C, 500 A à 45 %, 470 A à 60 % et 400 A à 100 % de facteur de marche.
L’URANOS NX 5000 AC/DC s’adresse notamment aux ateliers de chaudronnerie, de fabrication métallique et de maintenance utilisant des intensités élevées ou des cycles de soudage prolongés. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les professionnels dans le choix du poste, de la torche, du refroidissement et des accessoires adaptés à leur application.
Applications de l’URANOS NX 5000 AC/DC
En TIG AC, l’URANOS NX 5000 AC/DC permet le soudage d’alliages d’aluminium avec réglage de la fréquence, de la balance et de la forme d’onde du courant alternatif. En TIG DC, il répond aux applications sur acier et inox demandant un contrôle précis du bain : chaudronnerie, assemblages mécaniques, réparation ou tuyauterie. Le MMA constitue un procédé complémentaire à l’électrode enrobée.
Le principal intérêt du NX 5000 est sa réserve de courant à facteur de marche élevé. Les 500 A annoncés ne sont pas disponibles en continu : en TIG AC, sous 400 V triphasés et à 40 °C, le fabricant indique 400 A à 100 %. Le choix du modèle dépend donc de l’intensité de travail habituelle, de la durée des passes et de la torche utilisée.
TIG AC : fréquence, balance, formes d’onde et Mix AC/DC
La fréquence TIG AC est réglable de 20 à 200 Hz. La balance AC couvre 15 à 65 %. Ces réglages permettent d’adapter le comportement de l’arc et la répartition des phases de polarité aux pièces à souder, à l’électrode et aux conditions de soudage. Le panneau de commande permet également de sélectionner différentes formes d’onde AC.
La fonction Mix AC/DC associe des phases en courant alternatif et en courant continu dans un cycle paramétrable ; la durée de chaque phase est réglable de 0,02 à 2,00 secondes. En TIG AC, Fuzzy Logic ajuste l’énergie à l’amorçage selon le diamètre d’électrode sélectionné, tandis qu’Easy Rounding aide à former une extrémité régulière du tungstène. La fonction Extra Energy modifie l’équilibre entre polarités pour adapter notamment l’action de décapage, sans modifier le courant moyen.
TIG DC : HF/Lift, pulsé, Fast Pulse et pointage
Le Böhler URANOS NX 5000 AC/DC propose l’amorçage haute fréquence (HF) sans contact initial ou l’amorçage Lift lorsque celui-ci convient mieux aux conditions de travail. Les paramètres de pré-gaz, post-gaz, courant initial, courant final et rampes de montée et descente permettent de définir précisément le cycle de soudage.
Le TIG pulsé est réglable de 0,1 à 25 Hz : l’alternance du courant de pointe et du courant de base peut aider à maîtriser l’apport thermique. Le Fast Pulse, réglable de 0,02 à 2,5 kHz, permet de travailler avec une pulsation plus rapide pour un arc plus concentré et stable selon l’application.
Les fonctions Bi-Level (bascule entre deux courants), Easy Joining (pointage), Microtime Spot (0,01 à 1 seconde) et les cycles 2T/4T enrichissent les possibilités de réglage. Le générateur permet de mémoriser 240 programmes JOB personnalisables pour retrouver les paramètres employés sur des travaux répétitifs.
MMA : plage de courant et comportement de l’arc
Le procédé MMA propose Hot Start pour faciliter l’amorçage et Arc Force pour ajuster la réponse de l’arc en soudage. Le choix de la dynamique selon le type d’électrode et le Dynamic Power Control (DPC) sont décrits dans le manuel constructeur.
Attention à la tension d’alimentation : le réglage MMA va de 3 à 400 A sous 230 V triphasés, mais de 3 à 500 A sous 400 V triphasés. En MMA, le facteur de marche à 40 °C atteint 390 A à 100 % sous 400 V, contre 360 A sous 230 V. Les réglages doivent aussi respecter les prescriptions de l’électrode utilisée.
Facteurs de marche du Böhler URANOS NX 5000 AC/DC à 40 °C
Le manuel distingue les facteurs de marche TIG AC, TIG DC et MMA du NX 5000. Ils ne doivent pas être intervertis : en TIG AC, 500 A correspond à 40 % sous 230 V et 45 % sous 400 V ; en TIG DC, 500 A correspond à 35 % pour les deux alimentations.
| Procédé à 40 °C | 3 × 230 V | 3 × 400 V |
|---|---|---|
| TIG AC – 500 A | 40 % | 45 % |
| TIG AC – 60 % | 430 A | 470 A |
| TIG AC – 100 % | 380 A | 400 A |
| TIG DC – 500 A | 35 % | 35 % |
| TIG DC – 60 % | 440 A | 450 A |
| TIG DC – 100 % | 390 A | 400 A |
| MMA – 500 A | Non disponible | 35 % |
| MMA – 60 % | 400 A | 440 A |
| MMA – 100 % | 360 A | 390 A |
Caractéristiques électriques et techniques de l’URANOS NX 5000 AC/DC
Les données ci-dessous correspondent au générateur NX 5000 AC/DC décrit dans le manuel du 01/10/2025. Les protections et courants absorbés diffèrent selon la tension triphasée de l’installation.
| Caractéristique | 3 × 230 V | 3 × 400 V |
|---|---|---|
| Alimentation (50/60 Hz) | 230 V (±15 %) | 400 V (±15 %) |
| Fusible secteur temporisé indiqué | 40 A | 30 A |
| Plage de courant TIG | 3–500 A | 3–500 A |
| Plage de courant MMA | 3–400 A | 3–500 A |
| Puissance absorbée maximale TIG | 19,8 kVA / 18,9 kW | 19,4 kVA / 18,4 kW |
| Puissance absorbée maximale MMA | 18,3 kVA / 17,5 kW | 24,6 kVA / 23,6 kW |
| Courant d’entrée maximal I1max – TIG | 48,0 A | 27,3 A |
| Courant d’entrée maximal I1max – MMA | 44,6 A | 34,9 A |
| Courant d’entrée effectif I1eff | 28,0 A | 20,6 A |
| Facteur de puissance PF | 0,95 | 0,95 |
| Rendement déclaré | 79 % | 85 % |
| Autre caractéristique | Donnée constructeur |
|---|---|
| Procédés | TIG AC, TIG DC, MMA |
| Tension à vide | 73 V DC |
| Tension de crête à l’amorçage TIG | 10,1 kV |
| Pulsation TIG classique / Fast Pulse | 0,1–25 Hz / 0,02–2,5 kHz |
| Fréquence / balance TIG AC | 20–200 Hz / 15–65 % |
| Mémoires JOB | 240 |
| Protection / classe d’isolation | IP23S / classe H |
| Dimensions (L × P × H) | 690 × 290 × 510 mm |
| Poids du générateur seul | 37,3 kg |
| Câble secteur | 5 m, 4 × 6 mm² |
| Références dans la déclaration UE | 55.08.065 et 55.08.066 (affectation exacte des versions à confirmer) |
| Normes déclarées dans le manuel | EN IEC 60974-1/A1:2019 ; EN IEC 60974-3:2019 ; EN 60974-10/A1:2015 |
Quelle différence entre les Böhler URANOS NX 4000 et NX 5000 AC/DC ?
Les deux générateurs assurent le TIG AC/DC et le MMA, avec une alimentation triphasée 230/400 V et des réglages TIG avancés. Le NX 5000 offre davantage de courant maximal et de réserve en TIG DC continu. Sous 400 V triphasés, à 40 °C, le NX 4000 fournit 330 A en TIG DC à 100 %, contre 400 A pour le NX 5000. En contrepartie, l’alimentation et les protections doivent être dimensionnées pour la puissance absorbée du NX 5000.
| Critère à 3 × 400 V | NX 4000 AC/DC | NX 5000 AC/DC |
|---|---|---|
| TIG DC maximal | 400 A | 500 A |
| TIG DC à 60 % – 40 °C | 360 A | 450 A |
| TIG DC à 100 % – 40 °C | 330 A | 400 A |
| MMA maximal | 400 A | 500 A |
| Poids du générateur seul | 35,4 kg | 37,3 kg |
Voir la fiche Böhler URANOS NX 4000 AC/DC pour comparer les performances réelles et choisir un niveau de puissance adapté à l’atelier. Les facteurs de marche TIG AC du NX 4000 ne sont pas détaillés séparément dans son tableau constructeur et ne sont pas inventés dans cette comparaison.
Installation, refroidissement, accessoires et limites
- Réseau : 3 × 230 V ou 3 × 400 V triphasés, pas de branchement sur 230 V monophasé. Vérifier tension réelle, protection, prise et câblage avec un professionnel qualifié.
- Dimensionnement : le manuel prévoit des fusibles temporisés de 40 A sous 230 V et 30 A sous 400 V ; l’installation électrique et les conditions de raccordement doivent être vérifiées.
- Refroidissement AIR/EAU : choisir la torche et son refroidissement selon le courant de soudage et le facteur de marche. À des intensités élevées, vérifier particulièrement la capacité thermique de la torche et des accessoires.

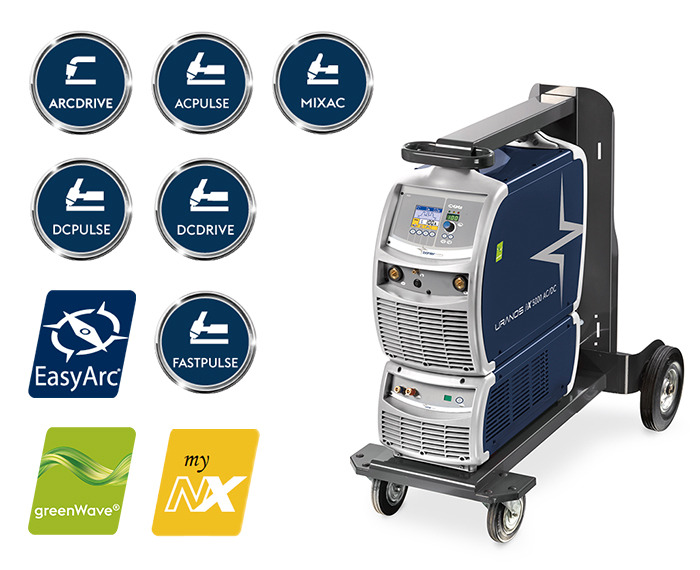

- Photo illustrative : le visuel présente un générateur équipé d’un chariot et d’un refroidisseur ; il ne prouve pas que ces équipements, la torche ou les câbles sont inclus dans toutes les versions.
- ColdWire : le manuel décrit le TIG à fil froid avec le dévidoir WFR NX 2000 et les raccordements adaptés. La présence de cette fonction dans la notice ne signifie pas que le système ColdWire est fourni.
- Poids : 37,3 kg est la masse constructeur du générateur seul, à ne pas confondre avec le poids d’un ensemble sur chariot ni avec le poids d’expédition.
Pour choisir un TIG AC/DC de 500 A, partez du courant réellement nécessaire et du facteur de marche à 40 °C : sous 400 V, l’URANOS NX 5000 AC/DC atteint 400 A à 100 % en TIG AC comme en TIG DC. Vérifiez ensuite l’alimentation de l’atelier, la torche et le refroidissement. Si les travaux ne nécessitent pas cette réserve, le NX 4000 AC/DC peut être plus adapté. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, conseille les professionnels sur la configuration et l’accompagnement technique, selon l’installation retenue.
FAQ – Böhler URANOS NX 5000 AC/DC
Le Böhler URANOS NX 5000 AC/DC convient-il au TIG sur aluminium ?
Oui. Le TIG AC permet notamment de souder des alliages d’aluminium, avec réglage de la fréquence de 20 à 200 Hz, de la balance AC de 15 à 65 % et des formes d’onde.
Le NX 5000 délivre-t-il 500 A en continu ?
Non. En TIG AC à 40 °C sous 400 V, le fabricant indique 500 A à 45 %, 470 A à 60 % et 400 A à 100 % de facteur de marche. En TIG DC sous 400 V, 500 A correspondent à 35 % et 400 A à 100 %.
Peut-on le brancher sur une prise 230 V monophasée ?
Non. Le générateur est conçu pour les alimentations 3 × 230 V ou 3 × 400 V triphasées. Les protections électriques dépendent de la tension et des conditions d’installation.
Quelle différence entre les URANOS NX 4000 et NX 5000 AC/DC ?
À 40 °C sous 400 V, en TIG DC à 100 %, le NX 4000 fournit 330 A, contre 400 A pour le NX 5000. Le NX 5000 dispose également d’une plage TIG allant jusqu’à 500 A, contre 400 A pour le NX 4000.
Le refroidisseur, le chariot et le dévidoir ColdWire sont-ils inclus ?
Pas nécessairement. Les équipements présentés sur la photo et les fonctions décrites dans le manuel ne constituent pas une liste de livraison. TPS confirme le contenu exact de chaque configuration et les accessoires nécessaires.
Découvrir les postes TIG · Guide TPS : quel poste TIG choisir ? · Comparer avec l’URANOS NX 4000 AC/DC · Contacter TPS
Source technique : manuel fabricant voestalpine Böhler Welding « URANOS NX 4000 AC/DC / URANOS NX 5000 AC/DC », réf. 91.08.619, édition du 01/10/2025. Réglages et fonctionnalités pages 17 et 27–32 ; tableaux du NX 5000 pages 47–48 ; déclaration UE page 6. Les références fabricant ne sont pas attribuées à une variation commerciale sans confirmation.
