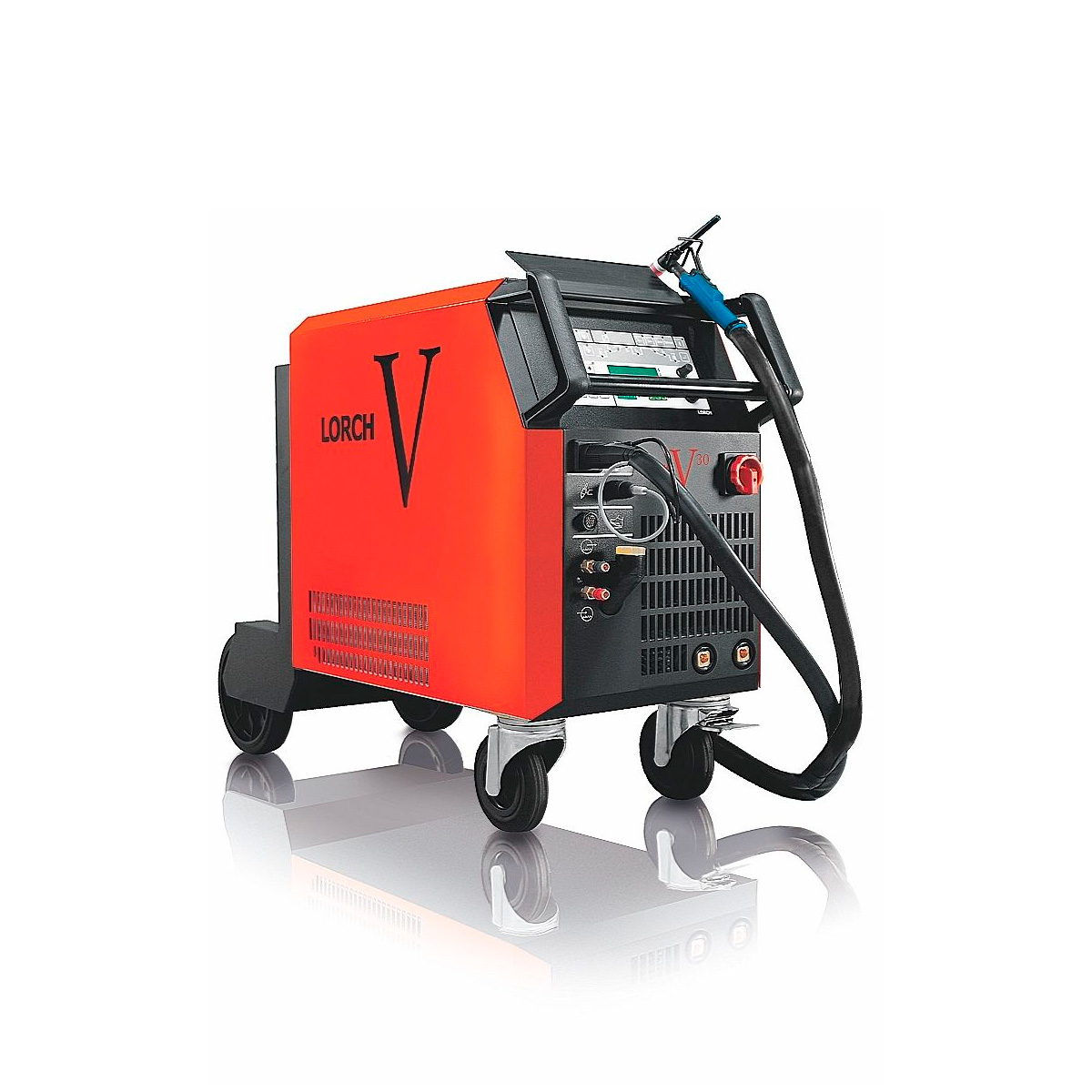

Le Lorch V 30 est un poste TIG professionnel 300 A alimenté en 400 V triphasé. Lorch documente le V30 en versions DC et AC/DC, avec deux configurations de refroidissement de source : gaz ou eau. Les versions DC et AC/DC couvrent toutes deux une plage TIG de 3 à 300 A.
À 40 °C, le Lorch V 30 délivre 300 A à 60 % et 250 A à 100 %, aussi bien en DC qu’en AC/DC. Le choix DC ou AC/DC dépend donc principalement des matériaux et du procédé à utiliser, tandis que le choix du refroidissement dépend de la configuration de torche et des cycles de travail.
Le V 30 se distingue du V 30 Mobile par une conception plus volumineuse et une alimentation secteur en CEE32 / 32 A. Il est destiné aux installations où la mobilité est moins prioritaire et où une configuration de refroidissement gaz ou eau est recherchée.
Lorch V 30 DC ou AC/DC : quelle version choisir ?
| Version | Plage TIG | Facteur de marche à 40 °C | Usage |
|---|---|---|---|
| V 30 DC | 3–300 A | 300 A à 60 % / 250 A à 100 % | TIG DC, notamment acier et inox |
| V 30 AC/DC | 3–300 A | 300 A à 60 % / 250 A à 100 % | TIG DC + TIG AC, notamment aluminium et magnésium |
Refroidissement gaz ou eau
Pour le Lorch V 30, le tableau technique fabricant distingue une source refroidie gaz et une source refroidie eau. Cette différence est donc conservée comme choix de configuration sur la fiche.
| Version | Poids refroidissement gaz | Poids refroidissement eau |
|---|---|---|
| V 30 DC | 86,4 kg | 101,1 kg |
| V 30 AC/DC | 93,6 kg | 108,3 kg |
TIG pulsé jusqu’à 20 kHz
Le Lorch V 30 propose le TIG pulsé jusqu’à 20 kHz. Jusqu’à 2 kHz, la fréquence est réglable en continu ; au-delà, le manuel prévoit des paliers jusqu’à 20 kHz.

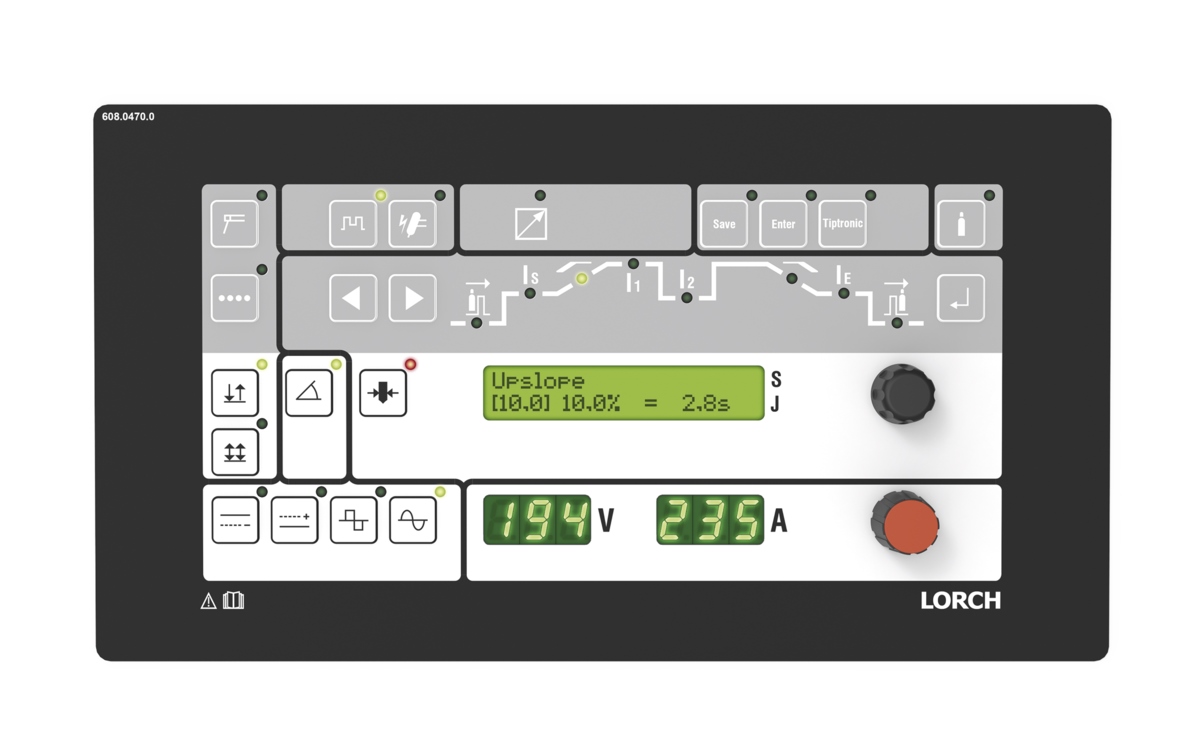

TipTronic : jusqu’à 100 jobs
Le Lorch V 30 intègre la fonction TipTronic. Les paramètres de soudage peuvent être enregistrés puis rappelés dans 10 sets de 10 jobs, soit jusqu’à 100 jobs.
HF, 2T / 4T et pointage
Le Lorch V 30 dispose de l’amorçage HF, des modes 2T et 4T, ainsi que du pointage et du pointage par intervalles. Lorsque la HF est désactivée, le manuel prévoit un amorçage au contact.
Réglages AC/DC pour l’aluminium
Sur le Lorch V 30 AC/DC, la fréquence AC est réglable de 30 à 200 Hz et la balance AC positive de 5 à 95 % de la demi-onde positive. Les modes AC carré et AC sinusoïdal sont documentés.
Commandes à distance
Le manuel Lorch documente la commande à distance manuelle HR912 avec connexion LorchNet. Les références indiquées sont 570.2219.0 pour les machines DC et 570.2220.0 pour les machines AC/DC. Le fonctionnement avec pédale de commande est également documenté.
Soudage MMA jusqu’à 250 A
Le Lorch V 30 permet également le soudage à l’électrode enrobée sur une plage de 20 à 250 A. Le facteur de marche documenté au courant maximal de 250 A est de 80 % à 40 °C, pour les versions DC et AC/DC.
Caractéristiques techniques du Lorch V 30
| Caractéristique | V 30 DC | V 30 AC/DC |
|---|---|---|
| Alimentation | 400 V triphasé, 50–60 Hz | 400 V triphasé, 50–60 Hz |
| Prise secteur | CEE32 | CEE32 |
| Protection secteur | 32 A retardée | 32 A retardée |
| Plage TIG | 3–300 A | 3–300 A |
| Facteur de marche TIG à 40 °C | 300 A à 60 % / 250 A à 100 % | 300 A à 60 % / 250 A à 100 % |
| MMA | 20–250 A | 20–250 A |
| Pulse TIG | jusqu’à 20 kHz | jusqu’à 20 kHz |
| Fréquence AC | — | 30–200 Hz |
| Balance AC positive | — | 5–95 % |
| Indice de protection | IP23S | IP23S |
| Classe d’isolation | F | F |
| Dimensions source | 1130 × 450 × 815 mm | 1130 × 450 × 815 mm |
V 30 ou V 30 Mobile ?
Le Lorch V 30 et le Lorch V 30 Mobile atteignent tous deux 300 A en TIG, mais leur format, leur raccordement secteur et leurs facteurs de marche diffèrent. Le V 30 utilise une prise CEE32 avec protection 32 A, tandis que le V 30 Mobile est documenté en CEE16 / 16 A.
Le V 30 Mobile est plus compact et plus léger ; le V 30 fixe conserve quant à lui la possibilité de choisir une configuration de source refroidie gaz ou eau.
Pour choisir un V 30, TPS – Tout Pour la Soudure vérifie d’abord les matériaux, le besoin DC ou AC/DC, le facteur de marche, le raccordement électrique disponible et le type de refroidissement recherché.
FAQ – Lorch V 30
Le Lorch V 30 fonctionne-t-il en 230 V ?
Non. Le V 30 est documenté par Lorch en 400 V triphasé, avec prise CEE32 et protection secteur 32 A.
Quelle différence entre V 30 DC et AC/DC ?
Les deux versions couvrent 3 à 300 A en TIG et ont le même facteur de marche. La version AC/DC ajoute le TIG alternatif et ses réglages spécifiques, notamment pour l’aluminium et le magnésium.
Quelle différence entre refroidissement gaz et eau ?
Lorch documente deux configurations de source distinctes pour le V 30. Le choix doit être adapté à la torche, au courant réellement utilisé et aux cycles de travail.
Le V 30 pulse-t-il jusqu’à 20 kHz ?
Oui. Le manuel Lorch documente une fréquence de pulsation allant jusqu’à 20 kHz.
Combien de jobs TipTronic peut-on enregistrer ?
Le Lorch V 30 permet de mémoriser jusqu’à 100 jobs TipTronic, organisés en 10 sets de 10 jobs.
Données techniques fabricant : manuel Lorch Série V 909.0339.9-20, édition 01/2023.
