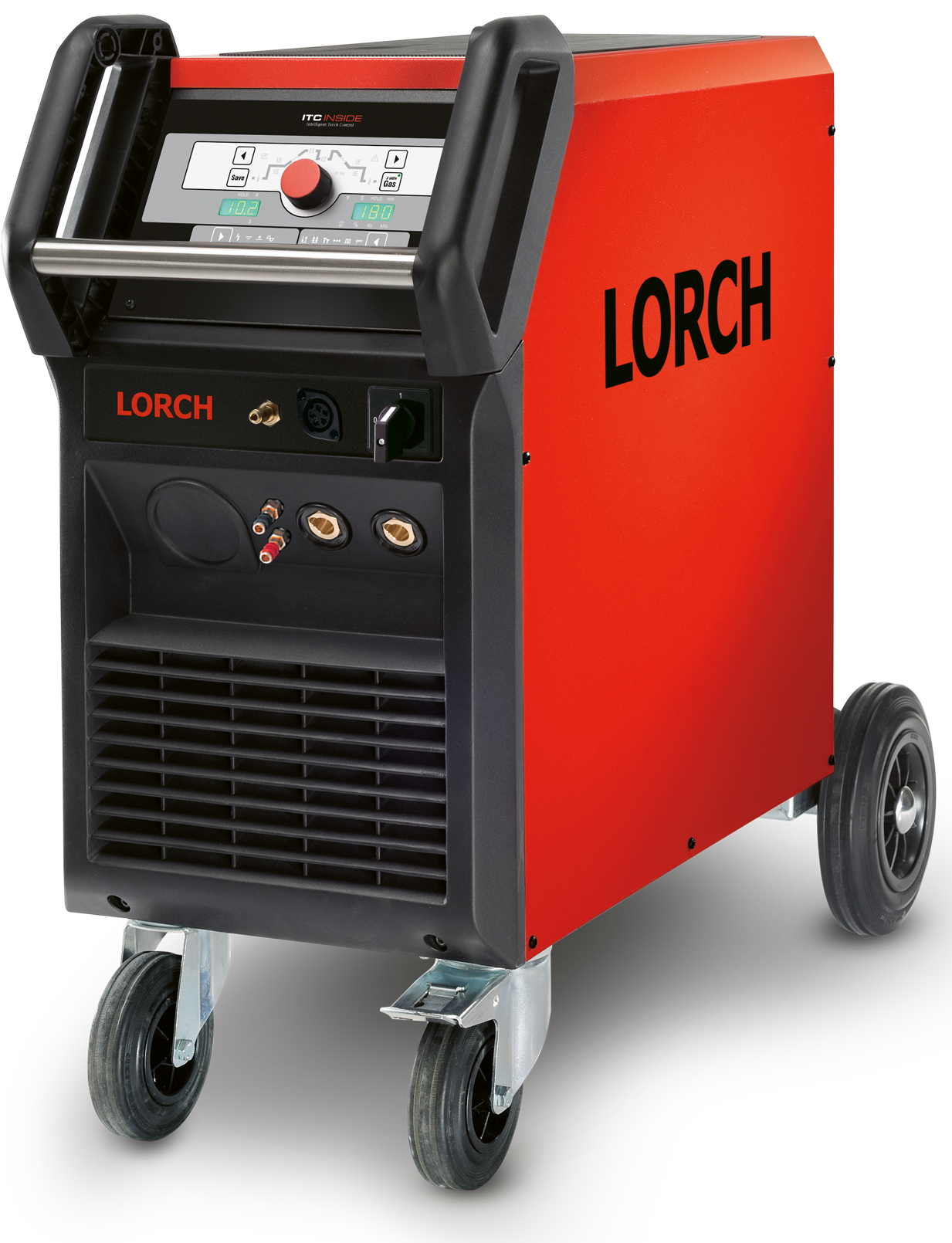

Lorch T-Pro 300 : poste TIG industriel 300 A
Le Lorch T-Pro 300 est un poste TIG industriel 300 A en 400 V triphasé, avec panneau ControlPro. Il existe en versions DC et AC/DC, avec configurations de refroidissement gaz ou eau. Il s’adresse aux applications TIG professionnelles sur les matériaux compatibles avec le type de courant choisi.
Le T-Pro 300 ne possède pas de dévidoir intégré. Il se distingue du TF-Pro 300, dont le dévidoir permet l’apport mécanisé de fil en TIG. Le choix dépend donc à la fois des matériaux, de la durée des cycles et de la manière d’apporter le métal.
T-Pro 300 DC ou AC/DC : quelle version choisir ?
T-Pro 300 DC : acier, inox et matériaux adaptés au TIG DC
Le T-Pro 300 DC couvre 5–300 A en courant continu. À 40 °C, il délivre 300 A à 45 %, 270 A à 60 % et 230 A à 100 %. Cette version convient aux applications sur acier, inox et autres matériaux adaptés au TIG DC.
T-Pro 300 AC/DC : ajouter le TIG aluminium
Le T-Pro 300 AC/DC ajoute le courant alternatif, notamment pour l’aluminium et ses alliages. Sa plage TIG est de 5–300 A. À 40 °C, le fabricant indique 300 A à 30 %, 230 A à 60 % et 200 A à 100 %. Les valeurs de facteur de marche du DC ne doivent donc pas être transposées à l’AC/DC.
Refroidissement gaz ou eau
La source de courant comporte une ventilation. Les configurations gaz et eau concernent aussi l’équipement de refroidissement associé au soudage : le refroidissement de la source doit être distingué de celui de la torche et du dispositif de refroidissement liquide.
Le manuel documente des configurations eau avec dispositif de refroidissement liquide. La configuration gaz n’établit pas à elle seule une incompatibilité avec un refroidisseur. Le choix et la compatibilité de la torche, du refroidisseur et des raccordements doivent être vérifiés pour l’ensemble retenu, selon le courant de travail et la durée des cycles.
Fonctions de soudage
- Amorçage HF : amorçage TIG sans contact.
- TIG pulsé de 0,2 à 2 000 Hz : réglage de la pulsation du courant selon l’assemblage et le comportement du bain recherché.
- TipTronic : mémorisation jusqu’à 100 tâches TIG, organisées en 10 groupes de 10 tâches, pour rappeler des réglages enregistrés.
- Modes 2T / 4T : choix du déroulement de commande du cycle TIG.
- Pointage et pointage par intervalles : réglage de séquences de pointage selon les paramètres documentés.
- Réglages AC sur AC/DC : fréquence AC de 30 à 200 Hz et balance AC de 10 à 90 %.
- MACS sur AC/DC : association de phases de courant alternatif et continu selon les réglages du procédé.
- MMA : soudage à l’électrode enrobée de 10 à 200 A.
Le panneau ControlPro est commun aux versions concernées. Le manuel documente les commandes à distance selon les connexions prévues ; la compatibilité d’un accessoire précis doit être vérifiée. Les fonctions de dévidage du TF-Pro ne sont pas des fonctions intégrées au T-Pro.
T-Pro 300 ou TF-Pro 300 ?
Le T-Pro 300 est un poste TIG industriel ControlPro sans dévidoir intégré. Il convient lorsque l’application ne nécessite pas un dévidoir intégré pour l’apport du métal.
Le Lorch TF-Pro 300 dispose d’un dévidoir intégré destiné notamment à l’apport mécanisé de fil en TIG. Il est à considérer lorsque le procédé nécessite une avance de fil réglée avec les paramètres de soudage. Le choix dépend du mode opératoire et de la configuration de l’application ; le TF-Pro reste un équipement TIG.
Caractéristiques techniques
| Caractéristique | T-Pro 300 DC | T-Pro 300 AC/DC |
|---|---|---|
| Alimentation | 400 V triphasé, 50–60 Hz | 400 V triphasé, 50–60 Hz |
| Prise / protection secteur | CEE 16 / 16 A retardée | CEE 16 / 16 A retardée |
| Plage TIG | 5–300 A | 5–300 A |
| Courant maximal et facteur de marche | 300 A à 45 % | 300 A à 30 % |
| Courant TIG à 60 % | 270 A | 230 A |
| Courant TIG à 100 % | 230 A | 200 A |
| Plage MMA | 10–200 A | 10–200 A |
| Facteur de marche MMA | 200 A à 60 % / 170 A à 100 % | 200 A à 60 % / 170 A à 100 % |
| TIG pulsé | 0,2–2 000 Hz | 0,2–2 000 Hz |
| Fonctions AC | Sans TIG AC | Fréquence 30–200 Hz, balance 10–90 %, MACS |
| Indice de protection / isolation | IP23S / classe B | IP23S / classe B |
| Dimensions fabricant | 880 × 400 × 755 mm | 880 × 400 × 755 mm |
| Poids fabricant : Gaz | 43,6 kg | 45,5 kg |
| Poids fabricant : Eau | 58,8 kg | 60,7 kg |
Les facteurs de marche sont mesurés à 40 °C. Les poids correspondent aux configurations fabricant.
Les quatre configurations du Lorch T-Pro 300
| Configuration | Type de courant | Refroidissement |
|---|---|---|
| DC / Gaz | TIG DC | Gaz |
| DC / Eau | TIG DC | Eau |
| AC/DC / Gaz | TIG DC et AC | Gaz |
| AC/DC / Eau | TIG DC et AC | Eau |
Ces quatre configurations sont documentées par Lorch. Le panneau ControlPro est commun. La composition commerciale et les équipements livrés doivent être précisés pour la configuration retenue.
Limites et critères de choix
Le T-Pro 300 nécessite une alimentation 400 V triphasée. À forte charge, il faut comparer les facteurs de marche réels : à 60 %, le DC délivre 270 A et l’AC/DC 230 A. Le choix du refroidissement dépend de la torche et de l’usage, sans dispenser de respecter les capacités de la source et de la torche.
Le T-Pro ne possède pas de dévidoir intégré. Avant commande, il convient de vérifier les équipements livrés, les raccordements et la configuration complète. Aucune torche, télécommande ou autre accessoire précis n’est annoncé comme inclus.
Conseil TPS
Commencez par les matériaux : TIG DC pour les applications compatibles, AC/DC lorsque le courant alternatif est nécessaire, notamment pour l’aluminium. Définissez ensuite le courant réellement utilisé, la durée des cycles et la torche pour choisir gaz ou eau. Si un apport mécanisé de fil intégré est nécessaire, comparez le T-Pro au TF-Pro.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les professionnels dans le choix et la configuration des équipements TIG selon leur application. Consultez le guide TPS pour choisir un poste TIG, découvrez les postes TIG ou contactez TPS pour préciser votre configuration.
FAQ Lorch T-Pro 300
Quelle différence entre T-Pro et TF-Pro ?
Le T-Pro 300 est un poste TIG industriel ControlPro sans dévidoir intégré. Le TF-Pro 300 ajoute un dévidoir intégré pour l’apport mécanisé de fil en TIG.
Le T-Pro 300 permet-il de souder l’aluminium ?
La version AC/DC dispose du TIG AC, notamment pour l’aluminium et ses alliages. La version DC n’ajoute pas le courant alternatif.
Quelle différence de facteur de marche entre DC et AC/DC ?
À 40 °C, le DC délivre 300 A à 45 %, 270 A à 60 % et 230 A à 100 %. L’AC/DC délivre 300 A à 30 %, 230 A à 60 % et 200 A à 100 %.
Quand choisir le refroidissement eau ?
Le choix dépend du courant de travail, de la durée des cycles et de la torche. Il faut vérifier le dispositif de refroidissement et les raccordements de la configuration retenue.
Le T-Pro 300 permet-il le soudage MMA ?
Oui. Le manuel indique une plage de 10 à 200 A, avec 200 A à 60 % et 170 A à 100 % à 40 °C.
Source technique : manuel fabricant Lorch T-Pro / TF-Pro ControlPro, 90917207-03, édition 04/2019, tableaux 8 et 9 pour les configurations T-Pro 300.
