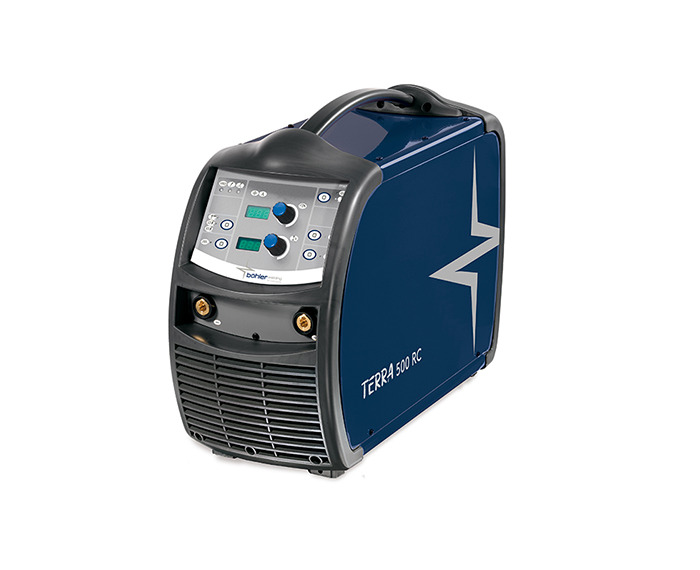

Le Böhler TERRA 500 RC est une source de soudage MMA industrielle triphasée 400 V délivrant jusqu’à 500 A. À 40 °C, Böhler annonce 500 A à 50 %, 470 A à 60 % et surtout 420 A à 100 %, ce qui positionne cette machine pour les applications demandant une forte intensité sur des cycles soutenus.
Le TERRA 500 RC associe Hot Start et Arc Force réglables, Dynamic Power Control, synergie MMA et une fonction ARC-AIR activable pour le gougeage à l’électrode carbone avec l’équipement adapté. Le TIG DC Lift Start peut également être activé dans le setup fabricant.
Le TERRA 500 RC se distingue des TERRA 270 et 350 principalement par sa réserve de courant et son facteur de marche : 420 A restent disponibles à 100 % à 40 °C. L’ARC-AIR élargit également son intérêt aux opérations de gougeage lorsque la machine est configurée et équipée pour cette fonction.
Pourquoi choisir le Böhler TERRA 500 RC ?
- 3 à 500 A ;
- 500 A à 50 % à 40 °C ;
- 470 A à 60 % à 40 °C ;
- 420 A à 100 % à 40 °C ;
- Hot Start réglable jusqu’à 500 % ;
- Arc Force réglable jusqu’à 500 % ;
- DPC – Dynamic Power Control ;
- synergie MMA selon le type d’électrode ;
- ARC-AIR activable ;
- TIG DC Lift Start activable ;
- communication numérique / CAN-BUS ;
- IP23S ;
- 27,3 kg.
Hot Start et Arc Force réglables
Hot Start
Le Hot Start permet d’ajuster l’énergie disponible au moment de l’amorçage. Sur le TERRA 500 RC, le réglage peut atteindre 500 %, avec des valeurs de départ différentes selon le type d’électrode.
Arc Force
L’Arc Force adapte la dynamique lorsque l’électrode se rapproche du bain. Le réglage peut également atteindre 500 %. Böhler indique qu’une augmentation de l’Arc Force peut réduire le risque de collage de l’électrode.
Hot Start et Arc Force doivent être adaptés au consommable et à l’application. Une valeur élevée n’est pas automatiquement meilleure : le comportement recherché dépend notamment de l’enrobage, de la polarité, de la position et du mode opératoire.
DPC – Dynamic Power Control
Le Dynamic Power Control permet de modifier la caractéristique courant/tension de la source afin d’adapter le comportement de l’arc.
| Mode DPC | Principe | Indications fabricant |
|---|---|---|
| I = C | Courant constant | Basique, rutile, acide, acier, fonte |
| 1 à 20 | Caractéristique descendante réglable | Notamment cellulosique et aluminium |
| P = C | Puissance constante | Notamment cellulosique et aluminium |
Synergie MMA selon le type d’électrode
La fonction MMA Synergy permet de sélectionner une dynamique d’arc adaptée au consommable. Böhler documente les profils Standard basique/rutile, cellulosique, acier, aluminium et fonte.
Cette aide au réglage ne garantit pas à elle seule la soudabilité d’une électrode. La qualité et le stockage du consommable, le mode opératoire et les conditions réelles de soudage restent déterminants.
ARC-AIR : gougeage à l’électrode carbone
Le TERRA 500 RC dispose d’une fonction ARC-AIR activable dans le setup fabricant. Elle permet d’utiliser le générateur pour le gougeage à l’électrode carbone lorsque l’installation est équipée du matériel et de l’alimentation en air comprimé adaptés.
L’ARC-AIR est désactivé par défaut. La torche, les électrodes carbone et l’alimentation en air ne doivent pas être considérées comme incluses sans configuration commerciale confirmée.
Pour une application de gougeage, le choix ne dépend pas uniquement des 500 A disponibles. Il faut également dimensionner l’électrode carbone, le porte-électrode ou la torche de gougeage, les câbles et l’alimentation en air selon l’application réelle.
TIG DC Lift Start
Le manuel permet d’activer une fonction TIG DC Lift Start. Elle est désactivée par défaut dans le setup.
Le manuel utilisé ne fournit pas de facteur de marche TIG séparé pour le TERRA 500 RC. La fiche ne doit donc pas lui attribuer de performances TIG chiffrées non documentées, ni le présenter comme un poste TIG HF ou AC/DC.
Commande à distance et communication numérique
Le TERRA 500 RC utilise un bus de communication numérique / CAN-BUS. Son architecture RC permet l’utilisation de périphériques de commande compatibles selon la configuration Böhler retenue.
Aucune télécommande précise ne doit être considérée comme incluse tant que sa référence commerciale n’est pas validée.
Caractéristiques techniques du Böhler TERRA 500 RC
| Caractéristique | TERRA 500 RC |
|---|---|
| Alimentation | 3 × 400 V, 50/60 Hz, ±15 % |
| Plage de réglage | 3–500 A |
| MMA à 40 °C | 500 A à 50 % / 470 A à 60 % / 420 A à 100 % |
| MMA à 25 °C | 500 A à 80 % / 470 A à 100 % |
| Puissance absorbée max. | 29,7 kVA / 22,2 kW |
| I1max | 42,1 A |
| I1eff | 29,7 A |
| Protection secteur retardée | 40 A |
| Tension à vide MMA | 61 V DC |
| Rendement | 90 % |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions | 620 × 240 × 460 mm |
| Poids machine | 27,3 kg |
Alimentation 400 V triphasée
Le TERRA 500 RC fonctionne en 3 × 400 V. Böhler indique un courant d’entrée maximal de 42,1 A, un courant effectif de 29,7 A et une protection secteur retardée de 40 A.
Une source de 500 A doit être raccordée à une installation correctement dimensionnée. L’alimentation, le raccordement et les protections doivent être vérifiés en fonction de l’installation et du facteur de marche réellement utilisé.
Limites à connaître
- Le TERRA 500 RC nécessite une alimentation 400 V triphasée.
- L’ARC-AIR est désactivé par défaut et nécessite un équipement de gougeage adapté.
- Le TIG DC Lift Start est également désactivé par défaut.
- Le manuel utilisé ne fournit pas de facteur de marche TIG spécifique à publier.
- Ne pas présenter le poste comme TIG AC/DC ou TIG HF.
- Les périphériques RC ne sont pas annoncés comme inclus sans configuration commerciale confirmée.
- Le poids de 27,3 kg est le poids machine fabricant, pas le poids d’expédition.
TERRA 270, TERRA 350 ou TERRA 500 RC ?
Les trois TERRA RC répondent à des niveaux de puissance différents. Le TERRA 270 RC convient aux besoins jusqu’à 270 A, le TERRA 350 RC porte la réserve à 350 A, tandis que le TERRA 500 RC vise les travaux les plus exigeants avec 470 A à 60 % et 420 A à 100 % à 40 °C. Le TERRA 500 RC ajoute également la fonction ARC-AIR activable.
FAQ – Böhler TERRA 500 RC
Quel est le facteur de marche du TERRA 500 RC ?
À 40 °C, Böhler indique 500 A à 50 %, 470 A à 60 % et 420 A à 100 % en MMA.
Le TERRA 500 RC permet-il le gougeage ARC-AIR ?
Oui. Le manuel comporte une fonction ARC-AIR activable dans le setup. Elle est désactivée par défaut et nécessite l’équipement de gougeage et l’alimentation en air adaptés.
Le TERRA 500 RC convient-il aux électrodes cellulosiques ?
Le manuel propose une dynamique spécifique aux électrodes cellulosiques ainsi que des réglages Hot Start, Arc Force et DPC adaptés à ce type de comportement d’arc. La polarité et les paramètres restent néanmoins à définir selon l’électrode et le mode opératoire.
Peut-on utiliser le TERRA 500 RC en TIG ?
Le manuel permet d’activer le TIG DC Lift Start. Cette fonction est désactivée par défaut. Le TERRA 500 RC ne doit pas être présenté comme un poste TIG HF ou AC/DC.
Quelle différence entre TERRA 350 et TERRA 500 RC ?
Le TERRA 500 RC porte la plage jusqu’à 500 A et conserve 420 A à 100 % à 40 °C. Il ajoute également la fonction ARC-AIR activable, ce qui le destine aux applications nécessitant davantage de puissance et éventuellement du gougeage.
Données techniques fabricant : manuel voestalpine Böhler Welding TERRA 500 RC, document 91.08.406 Rev. C.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les professionnels en Wallonie et en Belgique dans le choix d’une source MMA adaptée aux électrodes, au facteur de marche, au gougeage et à l’alimentation disponible.
