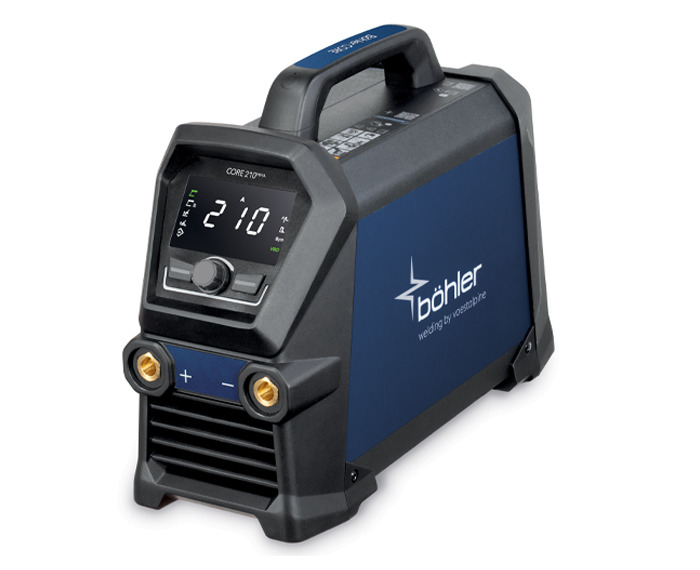

Le Böhler CORE 210 MMA est un poste à souder MMA professionnel monophasé délivrant jusqu’à 210 A sous 230 V. Il combine synergie MMA, MMA pulsé, Hot Start et Arc Force réglables, avec en complément le TIG DC Lift, le TIG Lift Spot et 5 mémoires JOB POINT.
À 40 °C et sous 230 V, Böhler indique un facteur de marche de 210 A à 25 %, 135 A à 60 % et 105 A à 100 %. Les programmes synergiques couvrent les électrodes rutiles, basiques et cellulosiques de 2,0 à 4,0 mm.
Le CORE 210 MMA est la version la plus puissante de cette gamme CORE MMA. Son intérêt ne se limite pas aux 210 A : il ajoute une synergie complète, le MMA pulsé et cinq mémoires JOB POINT pour retrouver rapidement des réglages utilisés régulièrement.
Pourquoi choisir le Böhler CORE 210 MMA ?
- 210 A maximum sous 230 V ;
- 135 A à 60 % et 105 A à 100 % à 40 °C ;
- synergie MMA pour électrodes rutiles, basiques et cellulosiques ;
- MMA pulsé ;
- Hot Start réglable ;
- Arc Force réglable ;
- TIG DC Lift ;
- TIG Lift Spot ;
- 5 mémoires JOB POINT ;
- VRD disponible avec activation spécifique ;
- maintenance adaptative ;
- poids machine de 9,5 kg.
Synergie MMA pour électrodes rutiles, basiques et cellulosiques
Le CORE 210 MMA possède des programmes synergiques pour faciliter le réglage des électrodes enrobées. Après sélection du type et du diamètre d’électrode, le poste charge automatiquement une présélection du courant, du Hot Start et de l’Arc Force.
| Programme synergique | Diamètres documentés |
|---|---|
| Rutile E6013 | 2,0 / 2,5 / 3,2 / 4,0 mm |
| Basique E XX70 | 2,0 / 2,5 / 3,2 / 4,0 mm |
| Cellulosique E6010/11 | 2,0 / 2,5 / 3,2 / 4,0 mm |
Ces valeurs sont des réglages de départ fabricant. Le courant et les autres paramètres doivent rester adaptés à l’électrode réellement utilisée, à la position et au mode opératoire applicable.
La synergie accélère la mise en route mais ne remplace pas les recommandations du fabricant de l’électrode. Pour une électrode cellulosique notamment, la polarité et les paramètres doivent rester conformes à la fiche technique et au mode opératoire de soudage.
MMA pulsé
Le CORE 210 MMA dispose d’un véritable procédé MMA pulsé. Le courant alterne selon des paramètres réglables afin d’adapter le comportement de l’arc et l’apport thermique.
| Paramètre | Plage fabricant |
|---|---|
| Pulsation de courant | 100 à 260 % |
| Duty cycle | 10 à 90 % |
| Fréquence | 0,2 à 5 Hz |
Hot Start et Arc Force réglables
Hot Start
Le Hot Start augmente temporairement le courant lors de l’amorçage. Le courant de départ est réglable de 50 à 200 % et sa durée de 0 à 3 secondes.
Arc Force
L’Arc Force permet d’adapter la réponse du générateur lorsque l’électrode se rapproche du bain. Son réglage est compris entre -10 et +10.
TIG DC Lift et TIG Lift Spot
Le CORE 210 MMA peut également travailler en TIG DC de 10 à 210 A. L’amorçage est de type Lift : l’électrode entre brièvement en contact avec la pièce avant l’établissement de l’arc lors du soulèvement.
Le mode TIG Lift Spot permet un pointage temporisé avec un temps de soudage réglable jusqu’à 60 secondes.
Le CORE 210 MMA ne doit pas être présenté comme un poste TIG HF ou TIG AC/DC.
5 mémoires JOB POINT
Le CORE 210 MMA permet d’enregistrer jusqu’à 5 réglages personnalisés. Ces mémoires JOB POINT peuvent ensuite être rappelées afin de retrouver rapidement les paramètres d’une application répétitive.
VRD et maintenance adaptative
Le CORE 210 MMA intègre une fonction VRD – Voltage Reduction Device. Elle est désactivée par défaut et son activation doit suivre les instructions du service technique Böhler.
La fonction de maintenance adaptative peut avertir l’utilisateur lorsqu’un entretien est recommandé après le nombre d’heures d’arc défini.
Caractéristiques techniques du Böhler CORE 210 MMA
| Caractéristique | CORE 210 MMA – 230 V |
|---|---|
| Alimentation | 1 × 230 V, 50/60 Hz, ±15 % |
| Plage MMA | 20–210 A |
| Facteur de marche MMA à 40 °C | 210 A à 25 % / 135 A à 60 % / 105 A à 100 % |
| TIG DC Lift | 10–210 A |
| Puissance absorbée maximale MMA | 7,36 kVA / 5,96 kW |
| I1max MMA | 32 A |
| I1eff MMA | 16 A |
| Protection secteur retardée | 35 A |
| Tension à vide | 76 V DC |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions | 429 × 172 × 316 mm |
| Poids machine | 9,5 kg |
Alimentation 230 V : vérifier l’installation
Le CORE 210 MMA fonctionne en monophasé 230 V, mais sa pleine puissance demande une alimentation correctement dimensionnée. Böhler indique à 230 V un courant d’entrée maximal MMA de 32 A et une protection retardée de 35 A.
La présence d’une fiche 230 V ne signifie pas qu’une prise domestique standard permet nécessairement d’exploiter les 210 A du poste. Le circuit, la prise et les protections doivent être vérifiés en fonction de l’installation réelle et de la puissance utilisée.
Utilisation sur groupe électrogène
Böhler autorise l’alimentation du CORE 210 MMA par groupe électrogène si celui-ci fournit une tension stable dans la tolérance de ±15 %. Le dimensionnement du groupe doit tenir compte de la puissance absorbée et de l’utilisation prévue.
Limites à connaître
- Les performances indiquées ici sont les valeurs fabricant sous 230 V.
- Le TIG est en courant continu avec amorçage Lift : il ne s’agit pas d’un TIG HF ou AC/DC complet.
- Le VRD est désactivé par défaut.
- Les icônes RC et wireless ne permettent pas d’annoncer une télécommande ou un module précis sans référence fabricant validée.
- Le kit de connexion TIG réf. 73.10.200 est un accessoire et n’est pas annoncé comme inclus.
- Pour exploiter la pleine puissance du poste, l’installation électrique doit être adaptée.
CORE 165, CORE 185 ou CORE 210 ?
Le CORE 165 privilégie un format MMA 165 A avec synergie rutile/basique. Les CORE 185 et CORE 210 ajoutent notamment le MMA pulsé, une synergie incluant les électrodes cellulosiques et des mémoires JOB POINT. Le CORE 210 porte la puissance maximale à 210 A et dispose de cinq mémoires.
FAQ – Böhler CORE 210 MMA
Le CORE 210 MMA possède-t-il un mode MMA pulsé ?
Oui. Le CORE 210 dispose d’un procédé MMA pulsé avec réglage de la pulsation de courant, du rapport cyclique et de la fréquence entre 0,2 et 5 Hz.
Le CORE 210 convient-il aux électrodes cellulosiques ?
Oui. Böhler documente des programmes synergiques pour les électrodes cellulosiques E6010/11 en diamètres de 2,0 à 4,0 mm. Les réglages finaux doivent toutefois rester conformes aux recommandations du fabricant de l’électrode et au mode opératoire applicable.
Combien de réglages peut-on mémoriser ?
Le CORE 210 MMA dispose de cinq mémoires JOB POINT permettant d’enregistrer et de rappeler des paramètres personnalisés.
Peut-on souder en TIG avec le CORE 210 ?
Oui. Il propose le TIG DC avec amorçage Lift et le TIG Lift Spot. Il ne s’agit pas d’un poste TIG HF ou AC/DC.
Le CORE 210 fonctionne-t-il sur 230 V ?
Oui. Le poste fonctionne en monophasé 230 V, mais l’installation doit être dimensionnée pour la puissance utilisée. À 230 V, Böhler indique un courant d’entrée maximal MMA de 32 A et une protection retardée de 35 A.
Données techniques fabricant : manuel voestalpine Böhler Welding CORE 210 MMA, document 91.08.608 Rev. A.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, peut vous aider à choisir entre les CORE 165, 185 et 210 selon les électrodes, le facteur de marche recherché et l’alimentation disponible.
Guide TPS : quel poste MMA / électrode enrobée choisir ?
