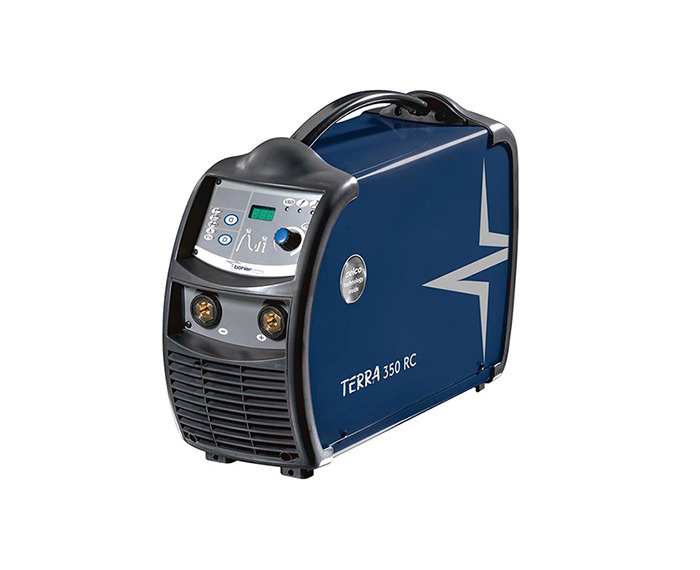

Le Böhler TERRA 350 RC est un poste à souder MMA professionnel triphasé 400 V délivrant jusqu’à 350 A. Il combine un facteur de marche élevé avec des réglages avancés de l’arc : Hot Start, Arc Force, Dynamic Power Control et sélection de dynamique selon le type d’électrode.
À 40 °C, Böhler indique en MMA 350 A à 40 %, 310 A à 60 % et 290 A à 100 %. Le TERRA 350 RC propose également le TIG DC et une interface de communication numérique destinée aux périphériques compatibles.
Le TERRA 350 RC vise les applications où un poste MMA doit conserver une intensité élevée sur des cycles de travail soutenus. Par rapport au TERRA 270 RC, il apporte davantage de puissance et de réserve de facteur de marche, tout en conservant les réglages avancés de dynamique d’arc.
Pourquoi choisir le Böhler TERRA 350 RC ?
- 350 A maximum en triphasé 400 V ;
- 310 A à 60 % en MMA à 40 °C ;
- 290 A à 100 % en MMA à 40 °C ;
- Hot Start réglable ;
- Arc Force réglable ;
- DPC – Dynamic Power Control ;
- sélection de dynamique selon le type d’électrode ;
- synergie MMA ;
- TIG DC jusqu’à 350 A ;
- communication numérique / CAN-BUS pour périphériques compatibles ;
- IP23S ;
- 16,5 kg.
Hot Start et Arc Force réglables
Hot Start
Le Hot Start permet de modifier l’énergie disponible au moment de l’amorçage. Le TERRA 350 RC propose un réglage jusqu’à 500 %, avec des valeurs de départ différentes selon le type d’électrode sélectionné.
Ces valeurs constituent des réglages fabricant ; elles doivent être adaptées à l’électrode réellement utilisée et au mode opératoire.
Arc Force
L’Arc Force agit sur la réponse dynamique lorsque l’électrode se rapproche du bain. Le réglage peut atteindre 500 %. Böhler prévoit des valeurs différentes selon le type d’électrode afin d’adapter le comportement de l’arc et de réduire le risque de collage.
Hot Start et Arc Force ne doivent pas être réglés systématiquement au maximum. Le bon réglage dépend de l’électrode, de sa polarité, de la position de soudage et du comportement d’arc recherché.
DPC – Dynamic Power Control
Le Dynamic Power Control permet d’adapter la caractéristique courant/tension de la source. Böhler documente notamment un mode courant constant, une caractéristique descendante réglable et un mode puissance constante.
| Mode DPC | Principe | Indications fabricant |
|---|---|---|
| I = C | Courant constant | Basique, rutile, acide, acier, fonte |
| 1 à 20 | Caractéristique descendante avec pente réglable | Notamment cellulosique et aluminium |
| P = C | Puissance constante | Notamment cellulosique et aluminium |
Synergie MMA et sélection du type d’électrode
Le TERRA 350 RC permet d’adapter sa dynamique d’arc selon le type d’électrode. Le manuel Böhler documente notamment les familles basique, rutile, cellulosique, acier, aluminium et fonte.
La fonction de synergie MMA propose plusieurs profils de comportement de la source. Elle facilite la mise en route mais ne remplace pas les paramètres prescrits par le fabricant de l’électrode.
Électrodes cellulosiques
Le TERRA 350 RC dispose de réglages spécifiques pour les électrodes cellulosiques, notamment au niveau du Hot Start, de l’Arc Force et de la caractéristique dynamique de la source.
La polarité et le courant doivent toujours être adaptés à l’électrode utilisée et au mode opératoire applicable.
TIG DC avec le TERRA 350 RC
Le TERRA 350 RC peut également être utilisé en TIG DC. À 40 °C, Böhler indique en TIG 350 A à 50 %, 320 A à 60 % et 300 A à 100 %.
Cette possibilité ne doit pas être confondue avec un poste TIG AC/DC spécialisé. Le manuel ne justifie pas de présenter le TERRA 350 RC comme un TIG AC ou TIG HF.
Commande à distance et communication RC
Le TERRA 350 RC utilise un bus de communication numérique et dispose d’une entrée CAN-BUS destinée aux périphériques compatibles, notamment les dispositifs RC / RI prévus par le système Böhler.
La télécommande ou un accessoire précis ne doit pas être considéré comme inclus tant que sa référence et la configuration commerciale ne sont pas confirmées.
Caractéristiques techniques du Böhler TERRA 350 RC
| Caractéristique | TERRA 350 RC |
|---|---|
| Alimentation | 3 × 400 V, 50/60 Hz, ±15 % |
| Plage de réglage | 3–350 A |
| MMA à 40 °C | 350 A à 40 % / 310 A à 60 % / 290 A à 100 % |
| TIG à 40 °C | 350 A à 50 % / 320 A à 60 % / 300 A à 100 % |
| Puissance absorbée max. | 19 kVA / 13,9 kW |
| I1max | 27,6 A |
| I1eff | 17,5 A |
| Protection secteur retardée | 25 A |
| Tension à vide MMA | 70 V DC |
| Tension à vide TIG | 30 V DC |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions | 500 × 190 × 400 mm |
| Poids machine | 16,5 kg |
Alimentation 400 V triphasée
Le Böhler TERRA 350 RC fonctionne en 3 × 400 V. Le fabricant indique une protection secteur retardée de 25 A, un courant d’entrée maximal de 27,6 A et un courant effectif de 17,5 A.
Avant installation, vérifier que l’alimentation triphasée, le raccordement et les protections correspondent aux exigences du poste et à l’utilisation prévue. Le TERRA 350 RC est destiné à un environnement professionnel et industriel.
Limites à connaître
- Le TERRA 350 RC nécessite une alimentation 400 V triphasée.
- Le TIG est en courant continu ; ne pas le présenter comme TIG AC/DC ou TIG HF.
- La télécommande ou les périphériques RC ne sont pas annoncés comme inclus sans configuration commerciale confirmée.
- Le poids de 16,5 kg est le poids machine fabricant, pas un poids d’expédition.
TERRA 270 RC ou TERRA 350 RC ?
Le TERRA 270 RC et le TERRA 350 RC partagent une architecture MMA professionnelle triphasée et des fonctions avancées de réglage d’arc. Le TERRA 350 RC porte la plage jusqu’à 350 A et fournit en MMA, à 40 °C, 310 A à 60 % et 290 A à 100 %, ce qui le destine aux applications demandant davantage de puissance et d’endurance.
FAQ – Böhler TERRA 350 RC
Quelle alimentation faut-il pour le TERRA 350 RC ?
Le TERRA 350 RC fonctionne en triphasé 400 V, 50/60 Hz. Böhler indique une protection secteur retardée de 25 A.
Quel est le facteur de marche du TERRA 350 RC ?
En MMA à 40 °C, Böhler indique 350 A à 40 %, 310 A à 60 % et 290 A à 100 %.
Le TERRA 350 RC convient-il aux électrodes cellulosiques ?
Le manuel prévoit une sélection et des réglages spécifiques pour les électrodes cellulosiques, notamment au niveau de la dynamique d’arc, du Hot Start et de l’Arc Force. Les paramètres et la polarité doivent néanmoins respecter les prescriptions de l’électrode utilisée.
Peut-on souder en TIG avec le TERRA 350 RC ?
Oui. Le TERRA 350 RC possède une fonction TIG DC et Böhler indique jusqu’à 300 A à 100 % à 40 °C en TIG. Il ne s’agit cependant pas d’un poste TIG AC/DC dédié.
Quelle différence entre le TERRA 270 RC et le TERRA 350 RC ?
Le TERRA 350 RC fournit une intensité maximale et un facteur de marche supérieurs. Le choix dépend principalement de l’intensité requise, de la durée des cycles de soudage et des électrodes utilisées.
Données techniques fabricant : manuel voestalpine Böhler Welding TERRA 270 RC / TERRA 350 RC, document 91.08.326 Rev. D.
