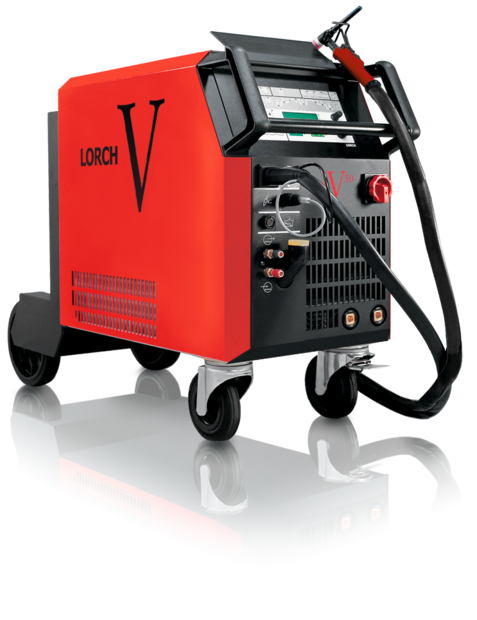

Le Lorch V 50 est un poste TIG professionnel 500 A alimenté en 400 V triphasé. Lorch documente le V50 en versions DC et AC/DC, avec deux configurations de refroidissement de source : gaz ou eau. Les deux versions couvrent une plage TIG de 3 à 500 A.
À 40 °C, le Lorch V 50 délivre 500 A à 60 % et 380 A à 100 %, en DC comme en AC/DC. La version AC/DC ajoute le TIG alternatif pour les matériaux comme l’aluminium et le magnésium, tandis que le choix du refroidissement dépend de la torche, du courant réellement utilisé et des cycles de production.
Le V 50 est le niveau de puissance le plus élevé de cette gamme Série V documentée ici. Il est destiné aux applications TIG industrielles exigeant jusqu’à 500 A et une capacité élevée à 60 % de facteur de marche.
Lorch V 50 DC ou AC/DC : quelle version choisir ?
| Version | Plage TIG | Facteur de marche à 40 °C | Usage |
|---|---|---|---|
| V 50 DC | 3–500 A | 500 A à 60 % / 380 A à 100 % | TIG DC, notamment acier et inox |
| V 50 AC/DC | 3–500 A | 500 A à 60 % / 380 A à 100 % | TIG DC + TIG AC, notamment aluminium et magnésium |
Refroidissement gaz ou eau
Le Lorch V 50 est documenté par Lorch avec une source refroidie gaz ou une source refroidie eau. Cette distinction correspond à une configuration réelle du générateur et reste donc un critère de choix sur la fiche.
| Version | Poids refroidissement gaz | Poids refroidissement eau |
|---|---|---|
| V 50 DC | 108,7 kg | 123,4 kg |
| V 50 AC/DC | 123,2 kg | 137,9 kg |
TIG pulsé jusqu’à 20 kHz
Le Lorch V 50 propose le TIG pulsé jusqu’à 20 kHz. Jusqu’à 2 kHz, la fréquence est réglable en continu ; au-delà, le manuel prévoit des paliers jusqu’à 20 kHz.
TipTronic : jusqu’à 100 jobs
Le Lorch V 50 intègre la fonction TipTronic. Les paramètres de soudage peuvent être enregistrés dans 10 sets de 10 jobs, soit jusqu’à 100 jobs mémorisables.
HF, 2T / 4T et pointage
Le Lorch V 50 dispose de l’amorçage HF, des modes 2T et 4T, du pointage et du pointage par intervalles. Lorsque la HF est désactivée, le manuel prévoit un amorçage au contact.
Réglages AC/DC pour l’aluminium
Sur le Lorch V 50 AC/DC, la fréquence AC est réglable de 30 à 200 Hz et la balance AC positive de 5 à 95 % de la demi-onde positive. Les modes AC carré et AC sinusoïdal sont documentés.
Commandes à distance
Le manuel Lorch documente la commande à distance manuelle HR912 avec connexion LorchNet. Les références indiquées sont 570.2219.0 pour les machines DC et 570.2220.0 pour les machines AC/DC. Le fonctionnement avec pédale de commande est également documenté.
Soudage MMA jusqu’à 400 A
Le Lorch V 50 permet également le soudage à l’électrode enrobée sur une plage de 20 à 400 A. Lorch documente un facteur de marche de 80 % au courant maximal de 400 A à 40 °C, pour les versions DC et AC/DC.
Caractéristiques techniques du Lorch V 50
| Caractéristique | V 50 DC | V 50 AC/DC |
|---|---|---|
| Alimentation | 400 V triphasé, 50–60 Hz | 400 V triphasé, 50–60 Hz |
| Prise secteur | CEE32 | CEE32 |
| Protection secteur | 32 A retardée | 32 A retardée |
| Plage TIG | 3–500 A | 3–500 A |
| Facteur de marche TIG à 40 °C | 500 A à 60 % / 380 A à 100 % | 500 A à 60 % / 380 A à 100 % |
| MMA | 20–400 A | 20–400 A |
| Pulse TIG | jusqu’à 20 kHz | jusqu’à 20 kHz |
| Fréquence AC | — | 30–200 Hz |
| Balance AC positive | — | 5–95 % |
| Indice de protection | IP23S | IP23S |
| Classe d’isolation | F | F |
| Dimensions source | 1130 × 450 × 860 mm | 1130 × 450 × 860 mm |
V 40 ou V 50 ?
Le Lorch V 40 atteint 400 A et 360 A à 100 %, tandis que le Lorch V 50 monte à 500 A et maintient 380 A à 100 % à 40 °C. Les deux utilisent une alimentation 400 V triphasée avec prise CEE32 et protection 32 A.
Le V 50 est donc destiné aux applications exigeant davantage de courant TIG ou de réserve de puissance que le V 40.
Pour choisir entre V 40 et V 50, TPS – Tout Pour la Soudure tient compte du courant réellement nécessaire, du facteur de marche, du matériau, du besoin DC ou AC/DC et du refroidissement adapté à la torche.
FAQ – Lorch V 50
Quelle est la puissance TIG du Lorch V 50 ?
Le V 50 couvre une plage TIG de 3 à 500 A et délivre 500 A à 60 % ainsi que 380 A à 100 % à 40 °C.
Quelle différence entre V 50 DC et AC/DC ?
Les deux versions ont la même plage de courant et le même facteur de marche. La version AC/DC ajoute le TIG alternatif et les réglages associés, notamment pour l’aluminium et le magnésium.
Le V 50 existe-t-il en refroidissement eau ?
Oui. Lorch documente pour le V 50 des sources refroidies gaz et des sources refroidies eau.
Le V 50 pulse-t-il jusqu’à 20 kHz ?
Oui. Le manuel Lorch documente une fréquence de pulsation allant jusqu’à 20 kHz.
Le V 50 permet-il le soudage MMA ?
Oui. La plage MMA est de 20 à 400 A, avec 400 A à 80 % de facteur de marche à 40 °C.
Données techniques fabricant : manuel Lorch Série V 909.0339.9-20, édition 01/2023.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les professionnels dans le choix du Lorch V 50, de la version DC ou AC/DC et du refroidissement adapté.
