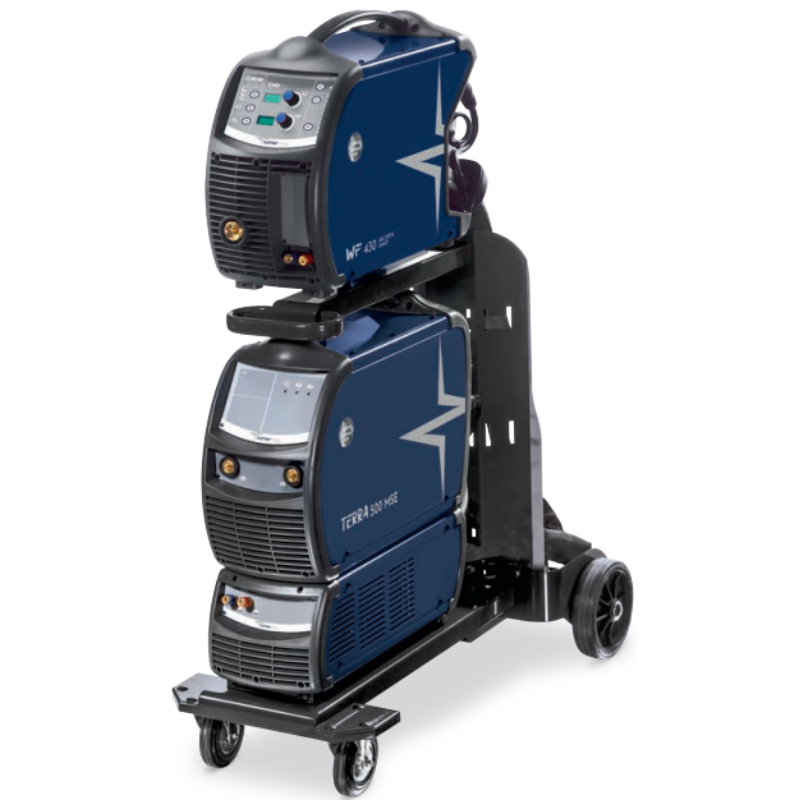

Böhler TERRA 500 MSE : poste MIG/MAG standard 500 A
Le Böhler Welding TERRA 500 MSE est un générateur de soudage MIG/MAG conventionnel 500 A, alimenté en triphasé 400 V, conçu pour soudage de fortes sections et ateliers à cadence élevée. Sa technologie onduleur TERRA MSE et pilotage du dévidoir assure le pilotage des paramètres de l’arc suivant la commande et les programmes installés. La version commerciale proposée est non pulsée.
À 40 °C, la documentation constructeur annonce 500 A à 50 %, 470 A à 60 % et 420 A à 100 % de facteur de marche MIG/MAG. Le modèle se différencie par dévidoir séparé WF 330 ou WF 430, 2/4 galets selon configuration. La puissance maximale n’est donc pas la seule donnée à comparer pour la production régulière.
Pour soudage de fortes sections et ateliers à cadence élevée, sélectionner la puissance, la torche et le dévidage en fonction de l’intensité réellement utilisée, des diamètres de fils et de la durée des séquences. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne le choix de la commande et de la configuration adaptée.
Quelle commande choisir sur le Böhler TERRA 500 MSE ?
La génération TERRA 500 MSE propose les niveaux suivants selon les ensembles documentés : ArcDrive Classic, ArcDrive Smart ou RapiDeep Steel suivant dévidoir. 18 programmes sur WF Smart ; jusqu’à 40 sur WF RapiDeep Steel selon équipement. La disponibilité des fonctions dépend de l’interface et du dévidoir effectivement sélectionnés.
Les différentes commandes de dévidoir répondent à des besoins différents : Classic pour les réglages directs, Smart pour la synergie et RapiDeep Steel pour les fonctions avancées prévues.
La TERRA 500 MSE est une source MIG/MAG conventionnelle de 500 A. Pour rechercher un transfert pulsé, choisir une série spécifiquement prévue à cet effet.
Applications et différences avec les autres postes Böhler
La technologie MIG/MAG standard est adaptée aux opérations de fabrication, maintenance et réparation sur acier, inox et autres matériaux compatibles avec les fils, gaz et programmes du poste. Le contrôle du bain, la pénétration et la réduction des projections dépendent du transfert et des réglages, pas seulement de la synergie.
Pour comparer deux architectures de cette gamme, voir TERRA 400 MSE. Pour les applications exigeant du MIG/MAG pulsé, consulter la catégorie des postes pulsés. Aucune compatibilité de licence ou d’upgrade vers le pulsé n’est présumée sur ce modèle sans référence constructeur.
Dévidoir, refroidissement et accessoires compatibles
Dévidage : dévidoir séparé WF 330 ou WF 430, 2/4 galets selon configuration. Le contenu réellement fourni (torche, câble, chariot ou groupe froid) doit être précisé sur l’offre : la présence d’un accessoire dans la documentation technique ne signifie pas qu’il est inclus.
Refroidissement : Le fabricant documente un montage à refroidissement WU 230 selon l’ensemble et le faisceau retenus. La capacité admissible de la torche et les raccordements doivent être adaptés au cycle de soudage.
Caractéristiques techniques Böhler TERRA 500 MSE
| Caractéristique | Donnée constructeur |
|---|---|
| Plage de courant MIG/MAG | 3–500 A |
| Facteur de marche MIG/MAG à 40 °C | 500 A à 50 % ; 470 A à 60 % ; 420 A à 100 % |
| Réseau de référence | 3 × 400 V |
| Fusible indiqué pour ce réseau | 40 A temporisé |
| Dévidage | dévidoir séparé WF 330 ou WF 430, 2/4 galets selon configuration |
| Dimensions du générateur | 620 × 240 × 460 mm |
| Masse du générateur | 27,3 kg (hors colis et accessoires) |
| Protection | IP23S |
FAQ — Böhler TERRA 500 MSE
Le TERRA 500 MSE réalise-t-il le soudage MIG/MAG pulsé ?
Non, pas dans la configuration standard documentée. La série est présentée comme source MIG/MAG conventionnelle. Les options de synergie ou RapiDeep Steel ne prouvent pas la présence du pulsé.
Quelle intensité est disponible en continu à 40 °C ?
Le facteur de marche de 100 % correspond à 420 A en MIG/MAG, d’après le catalogue constructeur de cette génération.
Quel type de commande est proposé ?
ArcDrive Classic, ArcDrive Smart ou RapiDeep Steel suivant dévidoir, selon les ensembles compatibles documentés. Les fonctionnalités du dévidoir doivent être confirmées pour le produit sélectionné.
Un refroidissement à eau est-il possible ?
Le fabricant documente un montage à refroidissement WU 230 selon l’ensemble et le faisceau retenus. L’équipement est optionnel sauf indication explicite dans l’offre.
Liens utiles : Postes MIG/MAG standards · Guide TPS du MIG/MAG · Contacter TPS.
Source technique : catalogue constructeur voestalpine Böhler Welding / Selco 2019–2020, chapitres TERRA ; gamme d’origine sans assimilation automatique aux références NX.
