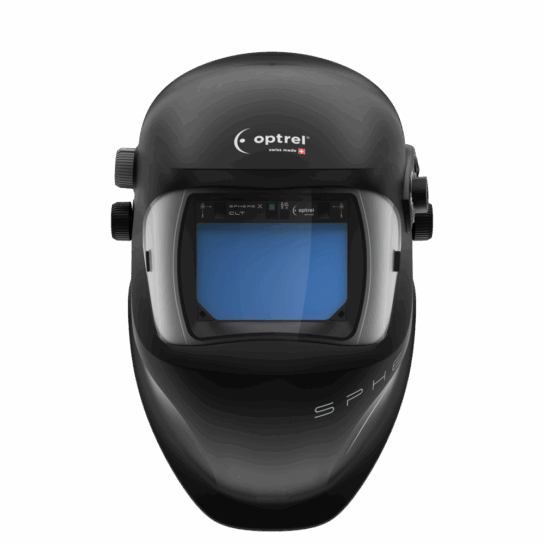

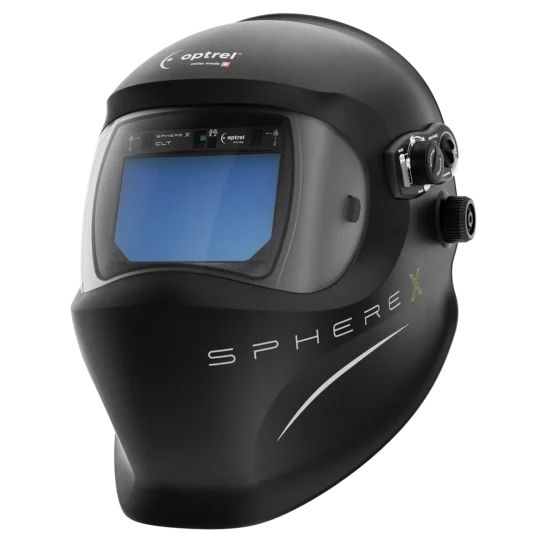

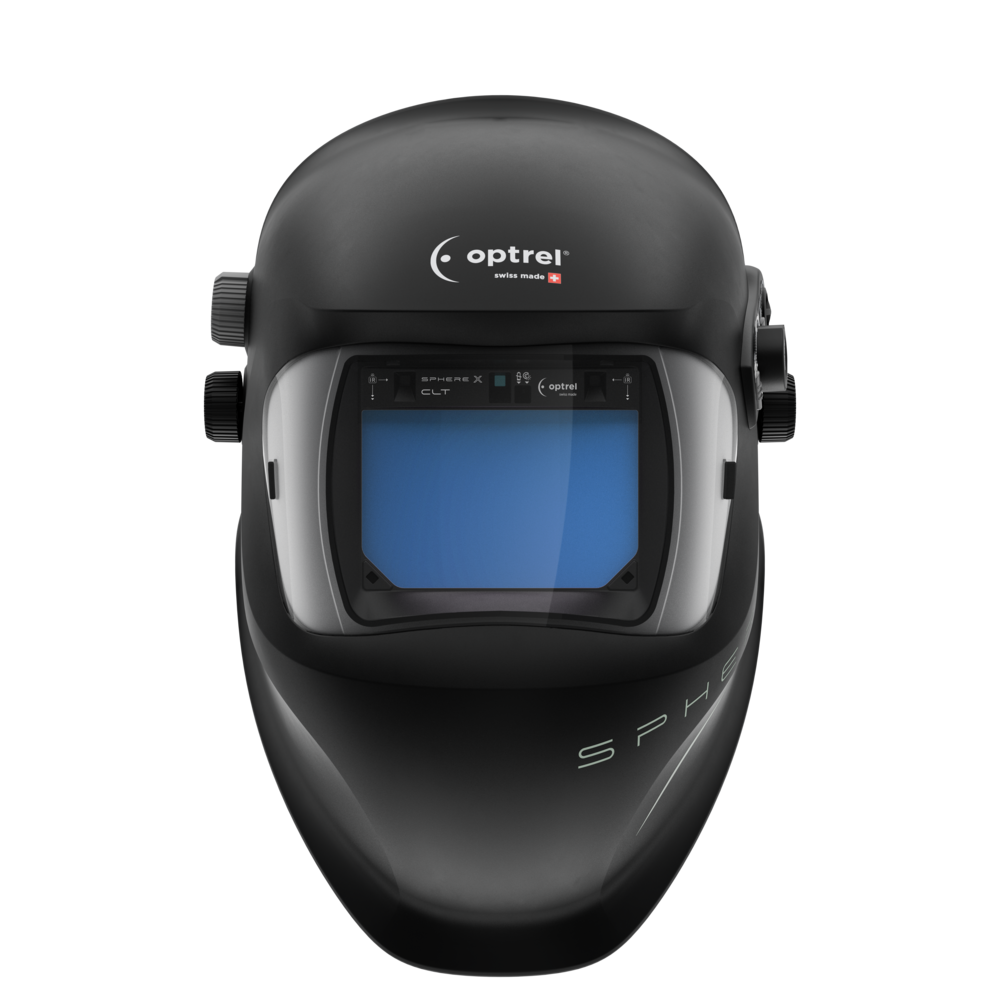

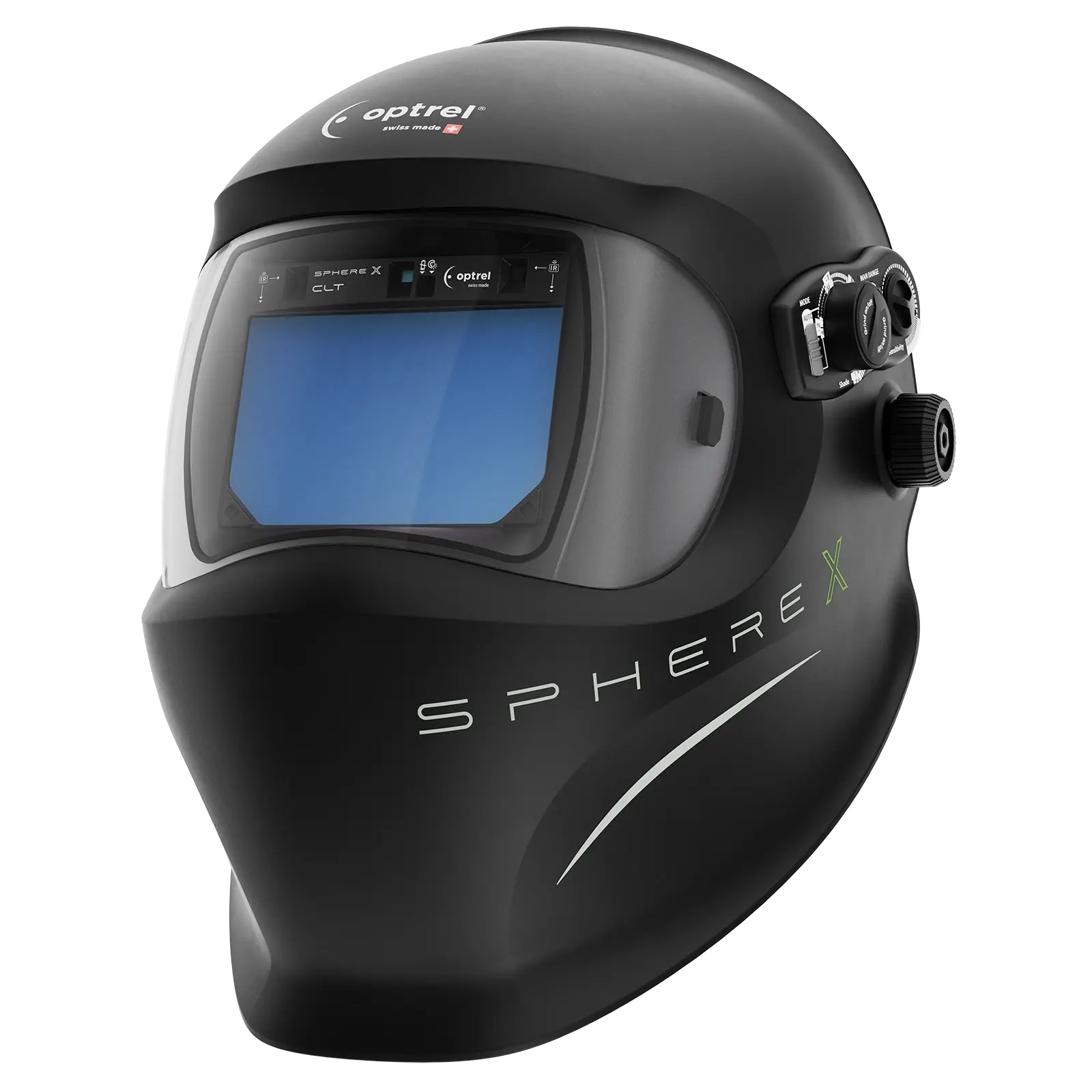

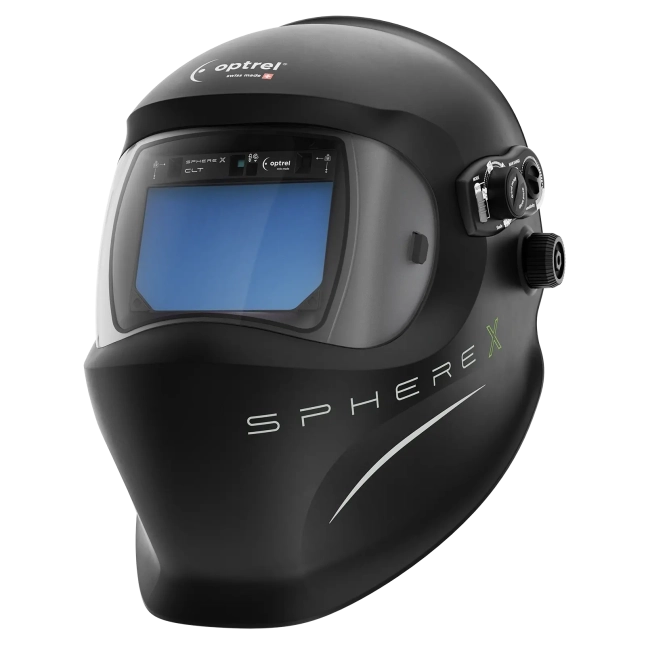

Optrel SphereX CLT : priorité à la vision du bain et au soudage de précision
Le Optrel SphereX CLT est le modèle de la gamme SphereX destiné aux soudeurs qui accordent une importance particulière à la qualité de vision, au TIG, aux faibles intensités et aux travaux de précision.
Sa Crystal Lens Technology (CLT) offre un état clair de niveau 2.0 et une perception particulièrement naturelle des couleurs. Associée à ShadeTronic®, à cinq capteurs et au champ de vision élargi de la nouvelle série SphereX, cette technologie facilite l’observation du bain, du joint et de la pièce avant, pendant et après le soudage.
Pour un soudeur travaillant régulièrement en TIG sur inox, aluminium ou tôles fines, le SphereX CLT est généralement le premier modèle SphereX à comparer. Pour un atelier essentiellement MIG/MAG et polyvalent, le SphereX 2.5 peut en revanche rester plus cohérent.
Caractéristiques techniques du SphereX CLT
| Caractéristique | Optrel SphereX CLT |
|---|---|
| Référence Optrel | 1006.980 |
| Technologie | Crystal Lens Technology (CLT) |
| État clair | 2.0 |
| ShadeTronic® automatique | Teintes 5 à 12 |
| Réglage manuel | Teintes 4 à 12 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage « Super High » |
| Classification EN 379 | 1/1/1/2 |
| Temps clair → sombre | 0,10 ms à 23 °C / 0,07 ms à 55 °C |
| Retour sombre → clair | 0,05 à 2,0 s avec FadeTronic® |
| Champ de vision | Plus de 30 % supérieur à la Sphere Series selon Optrel |
| Serre-tête | IsoFit® X |
| Position Locker | Oui |
| Mode meulage | Oui |
| Alimentation | Cellules solaires + 2 piles CR2032 remplaçables |
| Autonomie indicative | Environ 1 500 heures selon Optrel |
| Poids | 640 g avec IsoFit® X |
| Température d’utilisation | –5 °C à +55 °C |
Données fabricant Optrel. Les caractéristiques peuvent évoluer ; se référer à la documentation Optrel en vigueur.
Qu’est-ce que la Crystal Lens Technology ?
La Crystal Lens Technology est conçue pour offrir une perception des couleurs et des contrastes particulièrement naturelle à travers le filtre de soudage.
Avec son état clair 2.0, le SphereX CLT permet de mieux distinguer la pièce, le joint et l’environnement immédiat lorsque l’arc est éteint.
Pendant le soudage, cette qualité de perception facilite notamment l’observation :
- du bain de fusion ;
- des bords du joint ;
- de la position du fil ou de l’électrode ;
- des détails de la pièce ;
- des changements de coloration, particulièrement intéressants sur certains travaux inox.
La CLT apporte surtout de la valeur lorsque la qualité de vision influence directement le geste du soudeur. C’est particulièrement vrai en TIG, sur petites épaisseurs ou lorsque le contrôle du bain doit être très précis.
Pourquoi le SphereX CLT est-il particulièrement intéressant en TIG ?
Le TIG est un procédé pour lequel le soudeur observe continuellement le bain, l’électrode tungstène, le fil d’apport et les bords du joint.
À faible intensité, la luminosité de l’arc est également moins importante qu’en soudage à forte puissance. L’état clair 2.0 et la technologie CLT prennent alors tout leur sens.
Pour du TIG inox ou aluminium sur petites et moyennes épaisseurs, nous privilégierions généralement le SphereX CLT au SphereX 2.5 si la précision visuelle est prioritaire.
ShadeTronic® 5–12 : le réglage automatique de la teinte
Le SphereX CLT utilise ShadeTronic® pour adapter automatiquement le niveau de protection entre les teintes 5 et 12 en fonction de l’intensité lumineuse de l’arc.
L’utilisateur peut également désactiver l’automatisme et utiliser un réglage manuel de 4 à 12.
ShadeTronic est particulièrement confortable lorsqu’un soudeur alterne plusieurs intensités ou paramètres. Pour un travail parfaitement répétitif, le réglage manuel reste disponible.
5 capteurs pour détecter l’arc
Le SphereX CLT utilise 5 capteurs. Cette détection multipoints permet au filtre automatique de reconnaître l’arc dans des situations d’éclairage variées.
La sensibilité peut être ajustée en continu, avec une plage de sensibilité élevée prévue notamment pour les applications plus délicates.
Un champ de vision supérieur de plus de 30 %
Optrel annonce pour la série SphereX un champ de vision supérieur de plus de 30 % à celui de la précédente Sphere Series.
L’intérêt pratique est de réduire les mouvements de tête nécessaires pour observer la zone autour du joint et l’environnement de travail.
Si votre priorité absolue est la vision périphérique maximale, comparez également le SphereX CLT avec le Panoramaxx CLT. Si vous préférez une architecture de casque plus conventionnelle, le SphereX est généralement plus naturel à prendre en main.
Pour quels procédés utiliser le SphereX CLT ?
Optrel prévoit le SphereX CLT pour les principaux procédés de soudage électrique :
- TIG ;
- MIG/MAG ;
- MIG/MAG haute performance ;
- MMA / électrode enrobée ;
- fil fourré ;
- soudage plasma ;
- microplasma ;
- découpe plasma ;
- meulage en mode Grind.
Pour qui le SphereX CLT est-il le plus adapté ?
- TIGiste travaillant régulièrement à faible intensité ;
- soudeur inox ;
- soudeur aluminium ;
- fabrication de tôles fines ;
- travaux de précision ;
- atelier où la qualité visuelle du bain est prioritaire ;
- formation au soudage, lorsque la lecture du bain doit être particulièrement claire.
SphereX 2.5, CLT ou Quattro : lequel choisir ?
| Critère | SphereX 2.5 | SphereX CLT | SphereX Quattro |
|---|---|---|---|
| État clair | 2.5 | 2.0 | 3.0 |
| ShadeTronic | 5–12 | 5–12 | 5–13 |
| Priorité | Polyvalence | Précision visuelle | Fortes contraintes |
| Usage TPS typique | MIG/MAG, MMA, atelier polyvalent | TIG, inox, aluminium, tôle fine | Fortes intensités, construction lourde, soudage en position |
| Angle de vision | Classe 2 | Classe 2 | Classe 1 |
SphereX 2.5 → atelier polyvalent et MIG/MAG.
SphereX CLT → TIG, faibles intensités et qualité de vision.
SphereX Quattro → fortes contraintes, intensités élevées et angles de vision difficiles.
Confort : IsoFit® X, Position Locker et FadeTronic®
Le SphereX CLT utilise le serre-tête IsoFit® X, conçu pour offrir de multiples possibilités de réglage autour de la tête.
La fonction Position Locker stabilise le casque dans ses positions ouverte et fermée.
FadeTronic® permet quant à lui de régler le retour progressif du filtre de l’état sombre vers l’état clair entre 0,05 et 2 secondes.
Le SphereX CLT peut-il être utilisé avec une protection respiratoire ?
Oui. Optrel propose plusieurs configurations respiratoires autour du SphereX CLT.
- SphereX CLT pure air : réf. 4441.905 ;
- SphereX CLT + Swiss Air : réf. 4600.190 ;
- SphereX CLT + e3000X : réf. 4530.055.
Le choix entre masque seul, Swiss Air et e3000X doit dépendre de l’exposition réelle aux fumées, de la durée d’utilisation, de l’ergonomie recherchée et du système d’aspiration déjà présent.
→ Voir les protections respiratoires
SphereX CLT et aspiration des fumées
Le masque protège les yeux et le visage, mais ne supprime pas les fumées générées à l’arc.
Pour les postes utilisés régulièrement, TPS recommande d’étudier également le captage au plus près de l’émission : torche aspirante, bras aspirant, table aspirante, paroi aspirante, cabine aspirante ou autre solution adaptée au poste.
→ Voir les solutions d’aspiration TPS
Le SphereX CLT convient-il au soudage laser ?
Non.
Optrel indique que les SphereX conventionnels ne sont pas destinés au soudage laser. Le fait de disposer d’une cassette automatique ou d’une teinte élevée ne constitue pas une certification laser.
Pour le soudage laser, la protection doit être spécifiquement certifiée pour la longueur d’onde et les niveaux de protection nécessaires à l’installation concernée.
Questions fréquentes sur le SphereX CLT
Le SphereX CLT est-il particulièrement adapté au TIG ?
Oui. Son état clair 2.0 et la Crystal Lens Technology en font un modèle particulièrement intéressant pour le TIG, notamment à faible intensité et lorsque l’observation précise du bain est prioritaire.
Le SphereX CLT peut-il être utilisé en MIG/MAG ?
Oui. Le MIG/MAG fait partie des procédés prévus par Optrel. Cependant, pour un atelier essentiellement MIG/MAG où la polyvalence prime sur la précision visuelle, le SphereX 2.5 peut être plus cohérent.
Quelle est la différence entre SphereX CLT et SphereX 2.5 ?
Les deux utilisent ShadeTronic 5–12 et cinq capteurs. Le CLT se distingue principalement par la Crystal Lens Technology et son état clair 2.0, orientés vers la précision visuelle.
Quelle est la différence entre SphereX CLT et Quattro ?
Le CLT privilégie la qualité de vision et les faibles intensités. Le Quattro privilégie les fortes contraintes, une plage allant jusqu’à 13 et une meilleure indépendance à l’angle de vision.
Le SphereX CLT possède-t-il un mode meulage ?
Oui. Il est prévu pour les travaux de meulage avec le mode Grind.
Combien de capteurs possède le SphereX CLT ?
Le SphereX CLT possède 5 capteurs, associés à une sensibilité réglable en continu.
Le SphereX CLT fonctionne-t-il uniquement grâce au solaire ?
Non. Son alimentation associe des cellules solaires à deux piles bouton CR2032 remplaçables.
Ressources utiles
Voir tous les masques de soudage
Découvrir la gamme Optrel SphereX
Guide TPS : quel masque de soudage Optrel choisir ?
Voir le SphereX 2.5
Fiche officielle Optrel SphereX CLT
Mode d’emploi officiel Optrel SphereX CLT
Voir les protections respiratoires
Voir les solutions d’aspiration des fumées
Vous hésitez entre SphereX 2.5, CLT et Quattro ?
Indiquez à TPS votre procédé principal, vos intensités habituelles, les matières et épaisseurs soudées ainsi que vos positions de travail.
Nous pouvons alors déterminer si votre besoin correspond davantage à la polyvalence du 2.5, à la vision CLT ou aux fortes contraintes du Quattro.
