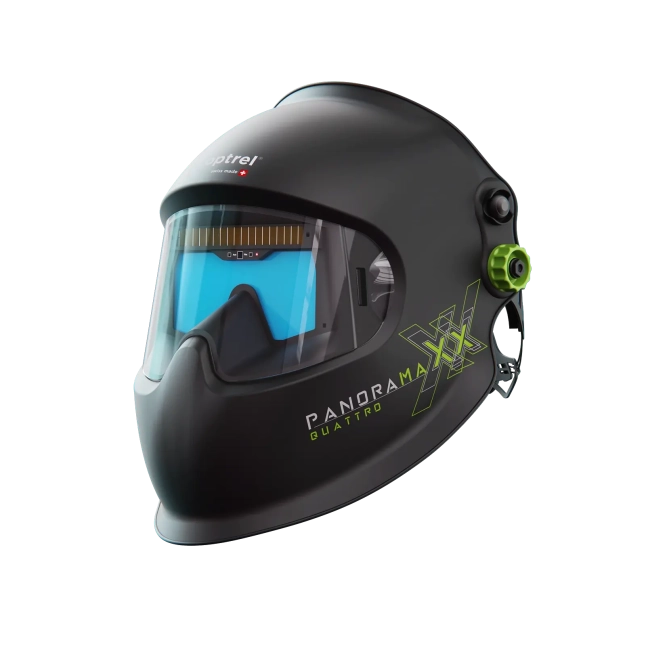

Optrel Panoramaxx Quattro : vision panoramique et performances pour le soudage exigeant
Le Optrel Panoramaxx Quattro est un masque de soudage automatique développé pour les applications exigeantes, notamment la construction métallique lourde, les fortes intensités et les positions de soudage contraignantes.
Il associe le large champ de vision caractéristique de la gamme Panoramaxx à une classification optique 1/1/1/1 selon EN 379, soit la meilleure note dans les quatre critères de la norme.
Son filtre automatique fonctionne avec ShadeTronic® de 4 à 13, cinq capteurs et une plage manuelle de 8 à 13.
Le Panoramaxx Quattro est particulièrement intéressant lorsque le soudeur travaille à forte intensité ou dans des positions où il ne regarde pas toujours l’arc parfaitement dans l’axe. Sa classification 1/1/1/1 apporte une excellente homogénéité de vision, y compris lorsque l’angle de regard varie.
Caractéristiques techniques du Panoramaxx Quattro
| Caractéristique | Optrel Panoramaxx Quattro |
|---|---|
| Référence Optrel | 1010.100 |
| État clair | 3.0 |
| ShadeTronic® automatique | Teintes 4 à 13 |
| Réglage manuel | Teintes 8 à 13 |
| Classification EN 379 | 1/1/1/1 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,09 ms à 23 °C et 0,07 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | Panoramique XXL, jusqu’à 6,3 fois celui d’une cassette standard 100 × 50 mm |
| Intensité indicative Optrel | Jusqu’à 350 A |
| Serre-tête | Optrel IsoFit® |
| Mode meulage | Oui |
| Alimentation | Cellules solaires + batterie Li-polymère rechargeable par Micro-USB |
| Batterie | 280 mAh, environ 300 à 500 cycles de charge |
| Poids total | 575 g |
| Température d’utilisation | –10 °C à +55 °C |
Données fabricant Optrel. La valeur de 350 A est une indication de positionnement donnée par Optrel et ne remplace pas le choix de la teinte adapté au procédé et aux conditions réelles de soudage.
Pourquoi la classification 1/1/1/1 est-elle importante ?
La classification EN 379 évalue plusieurs caractéristiques optiques du filtre automatique.
Le Panoramaxx Quattro obtient la note 1/1/1/1, soit la meilleure classification dans les quatre catégories évaluées.
Le quatrième chiffre concerne notamment la dépendance à l’angle de vision. Cette caractéristique devient particulièrement intéressante lorsque le soudeur travaille dans une position où son regard n’est pas parfaitement perpendiculaire au filtre.
C’est l’un des principaux arguments du Panoramaxx Quattro pour le soudage en position, les assemblages complexes et la construction métallique lourde.
Champ de vision panoramique XXL
La forme spécifique du Panoramaxx permet de rapprocher le filtre automatique des yeux du soudeur.
Optrel annonce ainsi un champ de vision pouvant atteindre 6,3 fois celui d’une cassette de soudage traditionnelle de 100 × 50 mm.
Cette vision périphérique élargie permet de mieux suivre la pièce, le joint et l’environnement immédiat sans multiplier les mouvements de tête.
ShadeTronic® automatique de 4 à 13
Le système ShadeTronic® adapte automatiquement le niveau de protection à l’intensité lumineuse de l’arc dans une plage de 4 à 13.
Pour les utilisateurs qui souhaitent travailler avec une valeur fixe, le Panoramaxx Quattro dispose également d’un réglage manuel de 8 à 13.
Cette plage étendue permet de couvrir notamment des applications utilisant des intensités élevées.
Cinq capteurs et sensibilité réglable
Le Panoramaxx Quattro utilise 5 capteurs pour détecter l’arc.
La sensibilité peut être réglée en continu et dispose d’une plage Super High lorsque la détection doit être particulièrement sensible.
FadeTronic® pour le retour vers l’état clair
Après extinction de l’arc, FadeTronic® permet de régler le retour vers l’état clair entre 0,1 et 2 secondes.
Ce délai évite un retour trop rapide à l’état clair lorsque le bain de fusion ou la pièce reste encore très lumineux.
Quels procédés sont compatibles ?
- MIG/MAG
- MIG/MAG haute performance
- MMA à l’électrode enrobée
- fil fourré
- TIG
- soudage plasma
- microplasma
- découpe plasma
- soudage au gaz
- meulage avec le mode Grind
Pour qui TPS recommande-t-il le Panoramaxx Quattro ?
- construction métallique lourde
- MIG/MAG à forte intensité
- soudage en position
- soudage au-dessus de la tête
- assemblages volumineux
- zones difficiles d’accès
- soudeurs recherchant un très grand champ de vision
- applications où l’angle de regard varie fortement
Panoramaxx 2.5, CLT ou Quattro ?
| Modèle | Priorité | État clair | ShadeTronic | EN 379 |
|---|---|---|---|---|
| Panoramaxx 2.5 | Polyvalence | 2.5 | 5–12 | 1/1/1/2 |
| Panoramaxx CLT | Vision et précision | 2.0 | 4–12 | 1/1/1/2 |
| Panoramaxx Quattro | Fortes intensités et positions contraignantes | 3.0 | 4–13 | 1/1/1/1 |
Panoramaxx 2.5 → polyvalence et grand champ de vision
Panoramaxx CLT → TIG, faibles intensités et précision visuelle
Panoramaxx Quattro → fortes intensités, construction lourde et positions de soudage difficiles
Protection respiratoire
Le Panoramaxx Quattro existe également en version compatible avec les systèmes respiratoires Optrel.
- Panoramaxx Quattro pure air : réf. 4441.760
- Panoramaxx Quattro + Swiss Air : réf. 4600.020
- Panoramaxx Quattro + e3000X : réf. 4550.560
→ Voir les protections respiratoires TPS
Aspiration des fumées
La protection individuelle du soudeur ne remplace pas le captage des fumées lorsque celui-ci peut être mis en œuvre.
TPS peut proposer selon l’application une torche aspirante, un bras aspirant, une table aspirante, une paroi aspirante ou une cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Panoramaxx Quattro convient-il au soudage laser ?
Non.
Optrel indique explicitement que le Panoramaxx Quattro n’est pas adapté au soudage laser.
Une classification optique 1/1/1/1 ou une teinte 13 ne constitue pas une protection contre le rayonnement laser. Les applications laser nécessitent un EPI spécifiquement certifié pour la longueur d’onde et le niveau d’exposition concernés.
Questions fréquentes sur le Panoramaxx Quattro
Pourquoi choisir le Panoramaxx Quattro ?
Il est particulièrement adapté lorsque le soudeur recherche simultanément un très grand champ de vision, une plage de protection jusqu’à 13 et une excellente stabilité optique lorsque l’angle de regard varie.
Le Panoramaxx Quattro convient-il au MIG/MAG ?
Oui. Il est particulièrement pertinent pour le MIG/MAG à forte intensité et la construction métallique lourde.
Peut-on utiliser le Panoramaxx Quattro en TIG ?
Oui. Le TIG fait partie des procédés compatibles. Pour du TIG à faible intensité où la clarté et la perception du bain sont prioritaires, le Panoramaxx CLT est généralement plus logique.
Quelle est la différence entre Panoramaxx Quattro et Panoramaxx 2.5 ?
Le Panoramaxx 2.5 privilégie la polyvalence avec un état clair 2.5 et ShadeTronic 5–12. Le Quattro dispose d’un état clair 3.0, d’une plage ShadeTronic 4–13 et surtout d’une classification EN 379 1/1/1/1.
Quel est le poids du Panoramaxx Quattro ?
Optrel indique un poids total de 575 g pour le casque standard.
Combien de capteurs possède-t-il ?
Le Panoramaxx Quattro possède 5 capteurs.
