Le Böhler TERRA NX 320 TLH est un poste de soudage industriel TIG DC jusqu’à 320 A, alimenté en 400 V triphasé. Il combine les amorçages TIG HF et Lift, le TIG pulsé, le Fast Pulse jusqu’à 2,5 kHz et le soudage à l’électrode enrobée (MMA). À 40 °C, son facteur de marche TIG atteint 320 A à 60 % et 280 A à 100 %. Il s’adresse aux ateliers et professionnels travaillant notamment l’acier et l’inox en TIG DC.
Pour quels travaux choisir le TERRA NX 320 TLH ?
Le TERRA NX 320 TLH convient aux travaux TIG DC en fabrication métallique, tuyauterie et maintenance industrielle, lorsque les besoins en courant et en facteur de marche dépassent ceux d’un appareil plus compact. Le choix de la torche, du refroidissement et des consommables reste lié aux intensités et aux durées de soudage réelles.
Amorçage TIG HF ou Lift
L’amorçage HF établit l’arc sans contact initial de l’électrode tungstène avec la pièce. Le mode Lift utilise un contact initial contrôlé suivi du soulèvement de la torche. Ces deux modes sont documentés pour le TERRA NX 320 TLH.
TIG pulsé, Fast Pulse et réglages d’arc
Le TIG pulsé classique fonctionne de 0,1 à 25 Hz. Le Fast Pulse fonctionne de 0,02 à 2,5 kHz : il permet de travailler à une fréquence de pulsation plus élevée. Le manuel prévoit aussi le réglage du courant de base, du rapport cyclique et des transitions entre niveaux de courant.
La commande propose également EasyArc, le mode Bilevel, les cycles 2T/4T, le pointage temporisé, le Microtime Spot et Easy Joining. Leur paramétrage doit être adapté à la pièce, à l’électrode et au procédé utilisé.
Soudage MMA avec réglages de dynamique
Le TERRA NX 320 TLH permet également le soudage MMA de 3 à 300 A. Il dispose des réglages Hot Start et Arc Force, ainsi que des fonctions MMA Synergy et Dynamic Power Control (DPC) décrites dans le manuel.
Quel facteur de marche pour le TERRA NX 320 TLH ?
Les facteurs de marche dépendent du procédé et de la température ambiante. Les valeurs ci-dessous sont données par Böhler à 40 °C sous 400 V triphasé.
| Caractéristique | TERRA NX 320 TLH |
|---|---|
| TIG DC — 60 % | 320 A |
| TIG DC — 100 % | 280 A |
| MMA — 50 % | 300 A |
| MMA — 60 % | 290 A |
| MMA — 100 % | 250 A |
Caractéristiques techniques Böhler TERRA NX 320 TLH
| Caractéristique | TERRA NX 320 TLH |
|---|---|
| Référence constructeur | 55.17.011 |
| Procédés | TIG DC / MMA |
| Alimentation | 3 × 400 V, 50/60 Hz (±15 %) |
| Plage de courant TIG DC | 3–320 A |
| Plage de courant MMA | 3–300 A |
| Protection secteur indiquée | 25 A temporisés |
| Puissance absorbée maximale | 15,9 kVA / 10,9 kW |
| Courant d’entrée maximal I1max | 23,2 A |
| Courant effectif I1eff | 16,5 A |
| Pulsation TIG classique | 0,1–25 Hz |
| Fast Pulse | 0,02–2,5 kHz |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions du générateur (L × P × H) | 620 × 240 × 460 mm |
| Poids du générateur | 20,5 kg |
| Câble d’alimentation | 5 m, 4 × 2,5 mm² |
| Normes de fabrication déclarées | EN IEC 60974-1/A1:2019 ; EN IEC 60974-3:2019 ; EN 60974-10/A1:2015 |
Alimentation et configuration
Le TERRA NX 320 TLH nécessite une alimentation 400 V triphasée. Le fabricant indique une protection secteur temporisée de 25 A et un courant d’entrée maximal de 23,2 A. Le circuit, son raccordement et ses protections doivent être vérifiés par du personnel qualifié avant la mise en service.

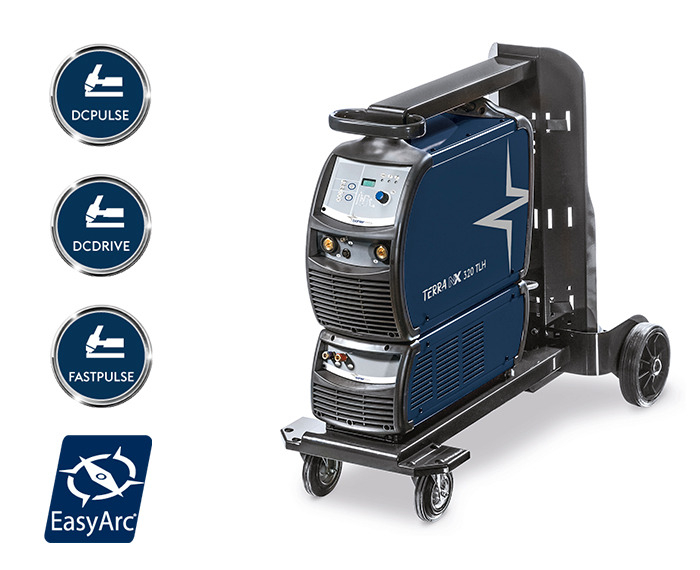

Photo illustrative : le visuel fourni présente le générateur avec un ensemble de refroidissement et un chariot. La présence du refroidisseur, du chariot, de la torche et des autres accessoires dans la fourniture commerciale TPS doit être confirmée ; ces équipements ne sont pas annoncés comme inclus par défaut.
Limites à connaître avant le choix
- Le TERRA NX 320 TLH est un TIG DC : il ne dispose pas du courant alternatif TIG AC utilisé pour le soudage conventionnel de l’aluminium.
- Le réseau 400 V triphasé est nécessaire ; il ne s’agit pas d’une version monophasée 230 V.
- Les facteurs de marche TIG et MMA sont distincts ; les valeurs présentées concernent 40 °C.
- Le poids fabricant de 20,5 kg concerne le générateur, pas un ensemble complet sur chariot.
Pour les travaux réguliers sur acier et inox nécessitant un courant TIG DC élevé, le TERRA NX 320 TLH constitue une option industrielle à examiner. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, vous aide à dimensionner le poste, le refroidissement et la torche selon la cadence réelle. Pour les travaux TIG AC sur aluminium, privilégier un générateur AC/DC adapté.
FAQ – Böhler TERRA NX 320 TLH
Le TERRA NX 320 TLH permet-il de souder l’aluminium en TIG AC ?
Non. Il s’agit d’un poste TIG DC ; il n’assure pas le TIG AC conventionnel de l’aluminium.
Quelle différence entre TIG pulsé et Fast Pulse ?
Le TIG pulsé classique est réglable de 0,1 à 25 Hz ; le Fast Pulse couvre 0,02 à 2,5 kHz selon le manuel fabricant.
Quel est le facteur de marche TIG à 40 °C ?
Böhler annonce 320 A à 60 % et 280 A à 100 % en TIG DC.
Le TERRA NX 320 TLH fonctionne-t-il en 230 V ?
Non. Sa tension d’alimentation nominale est de 400 V triphasé, avec une tolérance fabricant de ±15 %.
Peut-on souder à l’électrode enrobée avec le TERRA NX 320 TLH ?
Oui, le poste propose le MMA de 3 à 300 A, avec Hot Start, Arc Force et réglages de dynamique.
Voir les postes TIG chez TPS · Guide TPS : quel poste TIG choisir ? · Contacter TPS
Source technique : notice voestalpine Böhler Welding TERRA NX 320 / 400 TLH, document 91.08.452, révision B (01/05/2025), données du modèle 320 TLH.
