Le Böhler TERRA NX 270 TLH est un poste TIG DC industriel triphasé 400 V délivrant jusqu’à 270 A, avec procédé MMA complémentaire. Il s’adresse aux travaux sur acier et inox en atelier, en maintenance, en fabrication et en production, lorsque l’installation électrique et la configuration de soudage sont adaptées.
Avec les amorçages HF Start et Lift Start, le TIG pulsé, Fast Pulse et EasyArc, il permet d’adapter le fonctionnement TIG DC au travail prévu. À 40 °C, le fabricant indique 270 A à 60 % et 250 A à 100 % en TIG. Il ne s’agit pas d’un générateur TIG AC/DC.
Pour qui et pour quels usages ?
Le TERRA NX 270 TLH convient aux professionnels recherchant un générateur TIG DC pour les assemblages en acier ou inox, la fabrication en atelier et la maintenance industrielle. Il peut aussi accompagner des interventions techniques ou des travaux sur chantier lorsque le réseau 400 V triphasé requis est disponible et que les conditions d’utilisation sont adaptées.
Le MMA permet de travailler à l’électrode enrobée en complément du TIG. Le choix de la torche, de l’électrode, du gaz et des paramètres doit être défini selon les matériaux et le mode opératoire.
Les points forts du TERRA NX 270 TLH
- TIG DC jusqu’à 270 A, plage de réglage de 3 à 270 A.
- 400 V triphasé pour une installation professionnelle adaptée.
- HF Start et Lift Start, modes 2 temps et 4 temps.
- Courant pulsé, Fast Pulse et EasyArc, avec fréquence de pulsation réglable jusqu’à 2,5 kHz.
- MMA avec Hot Start, Arc Force et VRD.
- Format de 500 × 190 × 400 mm et poids machine de 16,1 kg.
- À 40 °C en TIG : 270 A à 60 % et 250 A à 100 %, pour évaluer les besoins de travail soutenu.
Caractéristiques techniques du Böhler TERRA NX 270 TLH
| Caractéristique | Donnée fabricant |
|---|---|
| Référence produit | 55.17.010 |
| Procédés | TIG DC / MMA |
| Alimentation | 3 × 400 V, 50/60 Hz, tolérance ±15 % |
| Plage de réglage | 3–270 A |
| Intensité maximale | 270 A |
| Facteur de marche TIG à 40 °C | 270 A à 60 % / 250 A à 100 % |
| Facteur de marche MMA à 40 °C | 270 A à 40 % / 255 A à 60 % / 240 A à 100 % |
| Facteur de marche à 25 °C | TIG et MMA : 270 A à 100 % |
| Amorçage TIG | HF Start / Lift Start |
| Pulsation | Courant pulsé, Fast Pulse, fréquence jusqu’à 2,5 kHz |
| Fusible secteur retardé | 16 A |
| Puissance d’entrée maximale | 14 kVA / 9,72 kW |
| Courant d’entrée maximal I1max | 20,2 A |
| Courant effectif I1eff | 12,8 A |
| Consommation en veille | 33 W |
| Facteur de puissance PF | 0,70 |
| Cos φ | 0,99 |
| Tension à vide MMA | 70 V DC |
| Tension à vide TIG Lift / TIG HF | 30 V DC / 70 V DC |
| Tension de crête Up | 11,8 kV |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions machine | 500 × 190 × 400 mm |
| Poids machine | 16,1 kg |
| Câble d’alimentation | 4 × 2,5 mm², longueur 5 m |
Les facteurs de marche sont présentés séparément selon le procédé et la température ambiante. Les valeurs à 25 °C ne doivent pas être confondues avec celles à 40 °C. Les dimensions et le poids sont ceux de la machine indiqués au manuel.
TIG DC : HF Start, Lift Start et courant pulsé
Le TERRA NX 270 TLH travaille en TIG courant continu, notamment pour les applications sur acier et inox. L’amorçage HF établit l’arc sans contact de l’électrode avec la pièce. Lift Start utilise le contact puis la levée de l’électrode selon la procédure du fabricant.
Le courant pulsé alterne les niveaux de courant pour régler le comportement du bain. Sur les tôles fines ou les assemblages demandant un apport thermique maîtrisé, les paramètres doivent être choisis selon le matériau, le joint et le résultat recherché, y compris l’aspect du cordon. Le réglage ne constitue pas à lui seul une garantie de performance.
Le Fast Pulse est documenté pour son action de focalisation et de stabilisation de l’arc, avec une fréquence réglable jusqu’à 2,5 kHz. Le panneau propose également EasyArc et les cycles de commande 2T / 4T.
MMA : un procédé complémentaire pour la maintenance
Le soudage à l’électrode enrobée complète les possibilités du TIG, notamment pour les interventions et la maintenance selon les conditions de chantier. Le Hot Start agit sur la phase de démarrage et l’Arc Force sur la dynamique de l’arc. Le VRD est documenté par le fabricant ; son réglage et son utilisation doivent suivre le manuel.
À 40 °C, le facteur de marche MMA est de 270 A à 40 %, 255 A à 60 % et 240 A à 100 %. Ces valeurs diffèrent de celles du TIG et doivent guider l’évaluation de la durée des cycles.
Alimentation et installation : 400 V triphasé
Le TERRA NX 270 TLH nécessite un réseau 3 × 400 V, 50/60 Hz, avec tolérance de ±15 %. Le manuel indique un fusible retardé de 16 A, un courant d’entrée maximal de 20,2 A et un courant effectif de 12,8 A.
Le poste est destiné à un usage professionnel en environnement industriel. Le raccordement, la protection et l’adéquation au réseau doivent être vérifiés selon les instructions du fabricant par un professionnel qualifié. Pour les travaux soutenus, l’endurance se juge avec les facteurs de marche et les conditions de refroidissement, en plus de l’alimentation disponible.
Les limites à connaître
- Le TERRA NX 270 TLH est un TIG DC, pas un TIG AC/DC.
- Il ne fournit pas le courant alternatif destiné au soudage TIG conventionnel de l’aluminium.
- Il nécessite une alimentation 400 V triphasée ; il n’est pas présenté comme un modèle 230 V.

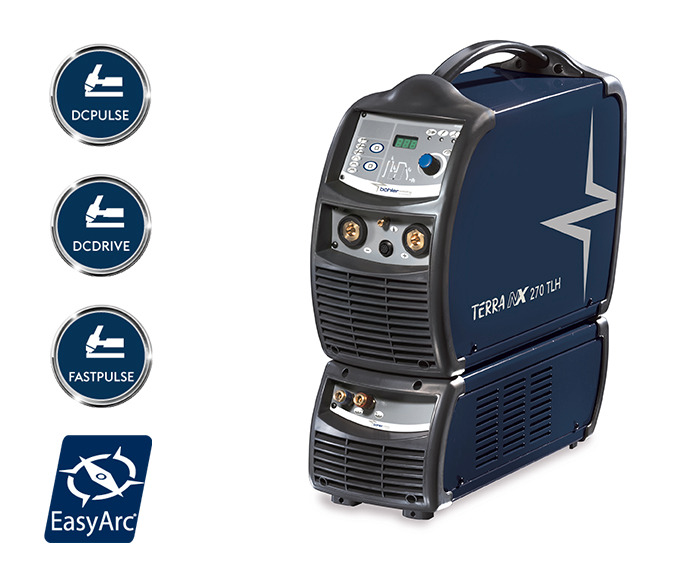

- La photo montre une configuration avec un module inférieur. Elle ne confirme pas qu’un refroidisseur est compris dans la livraison.
- Les torches, accessoires et équipements de refroidissement éventuels doivent être vérifiés selon la configuration commerciale réelle.
Conseil TPS
Pour un besoin principal sur acier ou inox en TIG DC avec une réserve de courant adaptée au travail soutenu, le TERRA NX 270 TLH mérite d’être évalué selon vos cycles. Pour l’aluminium en TIG, privilégiez une solution AC/DC. Le guide TIG TPS vous aide à comparer DC, AC/DC, 230 V et 400 V.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, conseille les professionnels sur le choix du procédé, du courant de travail et de la configuration adaptée à leur application.
FAQ Böhler TERRA NX 270 TLH
Ce poste permet-il de souder l’aluminium en TIG ?
Le TERRA NX 270 TLH est un TIG DC. Il ne possède pas le TIG AC destiné au soudage conventionnel de l’aluminium ; pour ce besoin, il faut envisager une solution AC/DC.
Le Böhler TERRA NX 270 TLH fonctionne-t-il en 230 V ?
Non. Le manuel indique une alimentation triphasée 3 × 400 V, 50/60 Hz, avec tolérance de ±15 %.
Peut-on souder à l’électrode avec ce poste ?
Oui. Le TERRA NX 270 TLH propose le procédé MMA, avec Hot Start, Arc Force et VRD documentés. Le choix de l’électrode et des paramètres doit être adapté au travail.
Quelle différence entre HF Start et Lift Start ?
HF Start amorce l’arc sans contact. Lift Start nécessite un contact puis une levée de l’électrode selon les instructions du fabricant.
À qui s’adresse un TIG DC 270 A triphasé ?
Aux professionnels disposant d’une alimentation adaptée pour la fabrication, la maintenance et les travaux TIG DC sur acier ou inox, avec un courant et un facteur de marche correspondant à leurs cycles de travail.
Le refroidisseur visible sur la photo est-il inclus ?
La présence du module sur la photo ne confirme pas son inclusion. La composition exacte de la livraison et les équipements de refroidissement doivent être précisés pour la configuration retenue.
Source technique : manuel fabricant Böhler TERRA NX 270 TLH, révision B, notamment le tableau des caractéristiques techniques du modèle 55.17.010.
