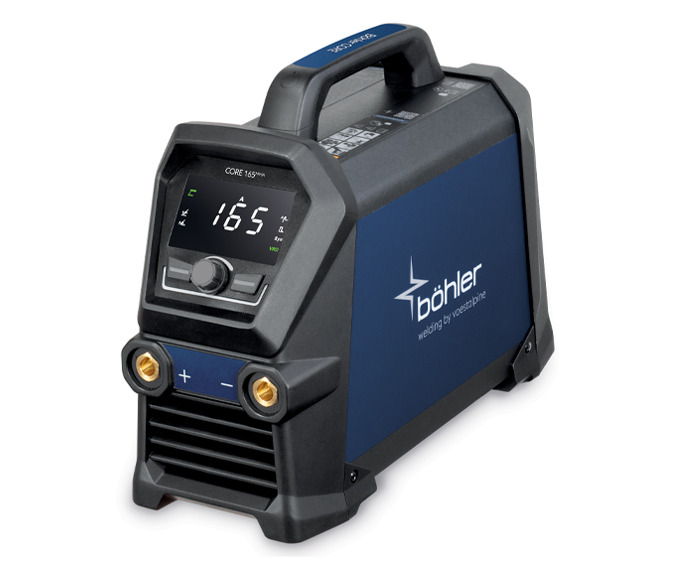

Le Böhler CORE 165 MMA est un poste à souder MMA professionnel monophasé délivrant jusqu’à 165 A sous 230 V. Il associe une interface compacte à des programmes synergiques MMA, un Hot Start et un Arc Force réglables, avec en complément le TIG DC Lift et le TIG Lift Spot.
À 40 °C, Böhler indique un facteur de marche de 165 A à 25 %, 106 A à 60 % et 83 A à 100 %. La synergie MMA propose des réglages de départ pour les électrodes rutiles E6013 et basiques E XX70 en diamètres de 2,0 à 4,0 mm.
Le CORE 165 MMA privilégie une mise en route rapide en électrode enrobée : la synergie propose un courant, un Hot Start et un Arc Force de départ selon l’électrode sélectionnée. L’opérateur conserve ensuite la possibilité d’adapter ces valeurs à son application.
Pourquoi choisir le Böhler CORE 165 MMA ?
- 165 A maximum sous 230 V monophasé ;
- 106 A à 60 % et 83 A à 100 % à 40 °C ;
- synergie MMA pour électrodes rutiles et basiques ;
- Hot Start réglable ;
- Arc Force réglable ;
- TIG DC Lift ;
- TIG Lift Spot pour le pointage temporisé ;
- VRD disponible avec activation spécifique ;
- maintenance adaptative ;
- poids machine de 7,7 kg.
Synergie MMA pour électrodes rutiles et basiques
Le CORE 165 MMA dispose de programmes synergiques destinés au soudage à l’électrode enrobée. Après sélection du type et du diamètre d’électrode, le poste charge automatiquement des valeurs de départ pour le courant, le Hot Start et l’Arc Force.
| Programme synergique | Diamètres documentés |
|---|---|
| Rutile E6013 | 2,0 / 2,5 / 3,2 / 4,0 mm |
| Basique E XX70 | 2,0 / 2,5 / 3,2 / 4,0 mm |
Ces valeurs sont des présélections. Le courant final doit rester adapté à l’électrode utilisée, à la position de soudage et aux recommandations de son fabricant.
La synergie facilite le réglage initial mais ne remplace pas les données du fabricant de l’électrode. Une électrode de même diamètre peut nécessiter des paramètres différents selon son enrobage et l’application.
Hot Start et Arc Force réglables
Hot Start
Le Hot Start augmente temporairement le courant au démarrage pour faciliter l’amorçage de l’électrode. Le courant de départ est réglable de 50 à 200 %, avec une valeur par défaut de 120 %.
La durée du Hot Start est réglable de 0 à 3 secondes, avec une valeur par défaut de 0,5 seconde.
Arc Force
L’Arc Force adapte le comportement du générateur lorsque l’électrode se rapproche du bain et que l’arc devient court. Le CORE 165 MMA propose un réglage compris entre -10 et +10, avec une valeur standard de 0.
TIG DC Lift et TIG Lift Spot
Le Böhler CORE 165 MMA peut également être utilisé en TIG DC de 10 à 165 A. L’amorçage est de type Lift : l’électrode tungstène entre brièvement en contact avec la pièce puis l’arc s’établit lors du soulèvement.
Le mode TIG Lift Spot permet de temporiser un point de soudage. Le temps est réglable de 0,1 à 60 secondes.
Le CORE 165 MMA ne doit pas être présenté comme un poste TIG HF ou TIG AC/DC.
VRD et maintenance adaptative
Le CORE 165 MMA intègre une fonction VRD – Voltage Reduction Device. Le VRD est désactivé par défaut ; le manuel Böhler indique de contacter le service technique fabricant pour les instructions d’activation.
Le système de maintenance adaptative peut signaler qu’un entretien est recommandé après un nombre défini d’heures d’utilisation avec arc établi.
Caractéristiques techniques du Böhler CORE 165 MMA
| Caractéristique | CORE 165 MMA |
|---|---|
| Alimentation | 1 × 230 V, 50/60 Hz, ±15 % |
| Plage MMA | 20–165 A |
| Facteur de marche MMA à 40 °C | 165 A à 25 % / 106 A à 60 % / 83 A à 100 % |
| TIG DC Lift | 10–165 A |
| Puissance absorbée maximale MMA | 7,4 kVA / 4,4 kW |
| Courant d’entrée maximal MMA I1max | 32 A |
| Courant effectif MMA I1eff | 16 A |
| Protection secteur retardée MMA | 40 A |
| Tension à vide | 65 V DC |
| Indice de protection | IP23S |
| Classe d’isolation | H |
| Dimensions | 429 × 172 × 316 mm |
| Poids machine | 7,7 kg |
Alimentation 230 V : vérifier le circuit utilisé
Le CORE 165 MMA est alimenté en monophasé 230 V. À pleine charge MMA, le manuel Böhler indique toutefois un courant d’entrée maximal de 32 A et une protection secteur retardée de 40 A.
Ne supposez pas qu’une prise 230 V standard permet automatiquement d’exploiter les 165 A du poste dans toutes les conditions. Avant une utilisation soutenue à forte puissance, le circuit, la prise et les protections doivent être vérifiés en fonction de l’installation réelle.
Utilisation sur groupe électrogène
Böhler autorise l’alimentation du CORE 165 MMA par groupe électrogène si celui-ci maintient une tension stable dans la tolérance de ±15 %. Le fabricant recommande de dimensionner largement le groupe pour une source monophasée.
Limites à connaître
- Le CORE 165 MMA ne dispose pas du MMA pulsé documenté sur les CORE 185 et CORE 210.
- Le manuel ne documente pas de mémoires JOB POINT sur le CORE 165.
- Les programmes synergiques documentés concernent les électrodes rutiles et basiques ; ne pas annoncer de synergie cellulosique.
- Le TIG fonctionne en courant continu avec amorçage Lift : il ne s’agit pas d’un TIG HF ou AC/DC complet.
- Le VRD est désactivé par défaut.
- Les indicateurs RC et wireless présents sur l’interface ne suffisent pas à confirmer une télécommande ou un module particulier.
- Le kit de connexion torche TIG réf. 73.10.200 est un accessoire distinct et n’est pas annoncé comme inclus.
FAQ – Böhler CORE 165 MMA
Le CORE 165 MMA possède-t-il une synergie pour les électrodes ?
Oui. Böhler documente des programmes synergiques pour les électrodes rutiles E6013 et basiques E XX70, en diamètres 2,0, 2,5, 3,2 et 4,0 mm. La machine propose alors des valeurs de départ pour le courant, le Hot Start et l’Arc Force.
Le CORE 165 MMA possède-t-il un mode MMA pulsé ?
Non, le manuel du CORE 165 MMA ne documente pas de procédé MMA pulsé. Cette fonction est présente sur les modèles CORE 185 MMA et CORE 210 MMA.
Peut-on souder en TIG avec le CORE 165 MMA ?
Oui. Le poste propose le TIG DC avec amorçage Lift ainsi qu’un mode TIG Lift Spot. Il ne s’agit cependant pas d’un poste TIG HF ou AC/DC.
Le CORE 165 MMA fonctionne-t-il sur 230 V ?
Oui. Il est alimenté en monophasé 230 V. Pour une utilisation à forte puissance, il faut néanmoins vérifier que l’installation électrique est compatible avec les courants d’entrée indiqués par Böhler.
Quelle différence principale avec les CORE 185 et CORE 210 ?
Le CORE 165 est le modèle 165 A de la gamme. Contrairement aux CORE 185 et CORE 210, son manuel ne documente ni MMA pulsé ni mémoires JOB POINT. Le choix dépend donc de la puissance, du facteur de marche et des fonctions réellement nécessaires.
Données techniques fabricant : manuel voestalpine Böhler Welding CORE 165 MMA, document 91.08.606 Rev. A.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, peut vous aider à choisir le poste MMA adapté à vos électrodes, votre alimentation électrique et votre utilisation.
