  5. Plymovent DraftMax Ultra – Table aspirante autonettoyante pour soudage et meulage

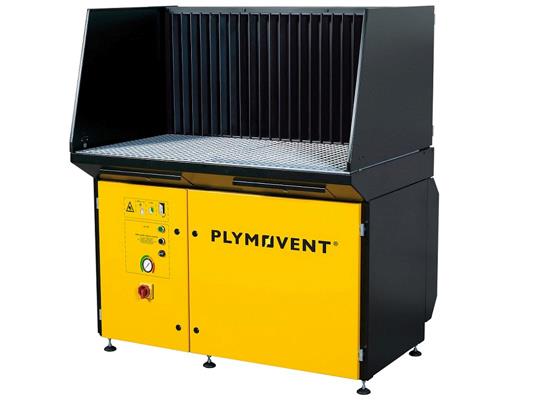

Table aspirante Plymovent DraftMax Ultra avec dosseret d'aspiration arrière et parois latérales, version illustrée
Table aspirante Plymovent DraftMax en atelier avec portes frontales ouvertes pour l'accès aux cartouches filtrantes
Soudeur utilisant une table aspirante Plymovent DraftMax pour capter les fumées de soudage
Deux tables aspirantes Plymovent DraftMax utilisées côte à côte pour le soudage et le meulage
Plymovent

Plymovent DraftMax Ultra – Table aspirante autonettoyante pour soudage et meulage

Le Plymovent DraftMax Ultra est une table aspirante avec filtres autonettoyants pour les opérations intensives de soudage et de meulage. Son décolmatage automatique utilise un réseau d’air comprimé.

  • 2 500 m³/h à 50 Hz, ventilation intégrée.
  • 2 × 26 m² de filtration principale avec nettoyage automatique.
  • Air comprimé 5–8 bar, sec et sans huile.
  • 400 V triphasé, moteur 2,2 kW sur la version 50 Hz.
  • Kit d’aspiration arrière obligatoire en soudage ; configuration avec kit HEPA disponible pour exigences W3.

Conseil technique et choix des accessoires chez TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège.

Voir la liste
Ajouter au devis
Ce produit se trouve déjà dans votre demande de devis
Poids : kg
UGS : ND
Catégorie : Aspiration
Marque : Plymovent
  • Description
  • Fiche technique
  • Vidéo
  • Variantes

Plymovent DraftMax Ultra : table aspirante autonettoyante pour soudage et meulage intensifs

La Plymovent DraftMax Ultra est une table aspirante avec ventilation et filtration intégrées, conçue pour les travaux réguliers et intensifs de soudage et de meulage. Elle capte les fumées et poussières au niveau du plan de travail, notamment pour les procédés MIG/MAG, TIG, fil fourré (FCAW) et électrode enrobée (MMA). Les accessoires nécessaires doivent être sélectionnés selon l’opération.

Le DraftMax Ultra combine une préfiltration des étincelles en trois étapes, deux cartouches principales de 26 m² chacune et un nettoyage automatique par air comprimé. Sa fiche technique annonce un débit de 2 500 m³/h à 50 Hz. Contrairement au DraftMax Basic, dont les filtres principaux sont jetables sans décolmatage automatique, l’Ultra nettoie ses cartouches lorsqu’elles s’encrassent. La machine requiert un raccordement en air comprimé de 5 à 8 bar.

Pourquoi choisir la table aspirante DraftMax Ultra ?

  • Pour le soudage et le meulage intensifs : table adaptée à une utilisation quotidienne avec aspiration à la source.
  • Filtres autonettoyants : décolmatage automatique par impulsions d’air comprimé afin de réduire l’accumulation de poussières.
  • Préfiltration des étincelles : trois étapes de séparation avant les cartouches principales.
  • Surface de filtration importante : deux cartouches de 26 m², soit 52 m² au total selon la fiche fabricant fournie.
  • Maintenance par l’avant : accès aux tiroirs à poussières et aux filtres sans intervention à l’arrière de la table.
  • Version avec kit HEPA : filtration complémentaire pour certaines applications exigeant une configuration W3 documentée.

Caractéristiques techniques du Plymovent DraftMax Ultra

CaractéristiqueDonnée fabricant
Applications prévuesSoudage MIG/MAG, TIG, FCAW, MMA, meulage et coupage plasma ≤ 50 A avec grille adaptée
Type de filtration2 cartouches principales autonettoyantes, préfiltration des étincelles en trois étapes
Surface filtrante principale2 × 26 m² (52 m²), cartouches cellulose/polyester selon PDS Ultra
Classe de poussière / efficacitéClasse M (DIN EN 60335-2-69) ; efficacité supérieure à 99,9 % selon fabricant
Débit d’air à 50 Hz2 500 m³/h
VentilateurRadial
Nettoyage des filtresAutomatique par air comprimé, commandé selon l’encrassement
Air comprimé5–8 bar ; sec et exempt d’huile ; raccord 3/8″ femelle
Réservoir pneumatique intégré9 litres
Dimensions de la table (L × l × H)1 380 × 1 005 × 920 mm, hors équipements additionnels
Grille de travail1 366 × 750 mm
Hauteur réglable920 à 970 mm
Charge admissible200 kg ; 150 kg avec jeu de roues
Alimentation européenne400 V triphasé, 50 Hz ; connecteur secteur non fourni selon fiche
Puissance moteur à 50 Hz2,2 kW
Niveau sonore à 50 Hz74 dB(A) sans options ; 69 dB(A) avec silencieux (ISO 3746)
Référence unité 400 V / 50 Hz selon la PDS7244700000 (à distinguer des SKU commerciaux de variantes)
Poids net – information à confirmer255 kg selon PDS version 051021/F ; présentation fabricant actuelle : 308 kg pour l’Ultra standard
Température de fonctionnement5 à 40 °C, humidité relative maximale 80 %, usage intérieur

DraftMax Ultra standard ou avec kit HEPA : quelle version choisir ?

DraftMax Ultra standard – filtres autonettoyants

La version Ultra standard associe les cartouches principales autonettoyantes et les préfiltrations anti-étincelles. Elle correspond aux travaux intensifs autorisés par Plymovent, avec les accessoires de captation requis. La classe M des cartouches ne constitue pas à elle seule une certification W3.

DraftMax Ultra avec kit HEPA – configuration W3 documentée

Le kit HEPA ajoute une filtration finale et fait partie des configurations que Plymovent présente comme adaptées au soudage de l’acier inoxydable. La documentation fabricant indique, pour la version 50 Hz avec kit HEPA, une conformité W3 selon EN ISO 21904-2:2020. Cette mention concerne l’ensemble équipé et documenté, et non une table Ultra dépourvue du kit HEPA. Les conditions de rejet et de recirculation de l’air restent à vérifier selon l’application et la réglementation.

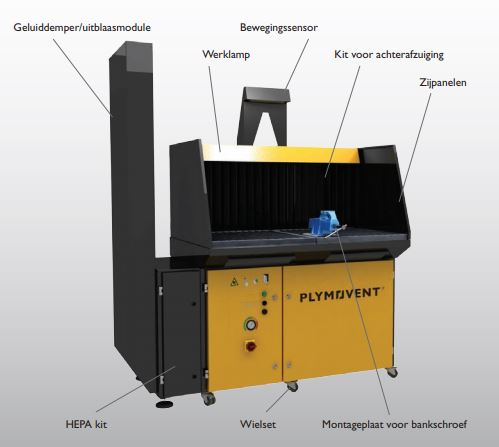

Les photos peuvent montrer un kit d’aspiration arrière, des panneaux latéraux ou d’autres options. Ces éléments ne doivent pas être présumés inclus dans la configuration commandée sans contrôle du contenu de fourniture.

Nettoyage des filtres : pourquoi prévoir l’air comprimé ?

Le DraftMax Ultra nettoie automatiquement ses cartouches lorsque leur encrassement l’exige. Les jets d’air comprimé agissent depuis l’intérieur des filtres et les poussières retombent dans les bacs de récupération. Une signalisation sonore avertit lorsqu’un remplacement devient nécessaire. La fiche technique indique une pression de 5 à 8 bar, de l’air sec et sans huile, un raccord 3/8″ femelle et un réservoir de 9 litres.

Cette alimentation pneumatique est une condition d’installation à vérifier avant commande. Le nettoyage automatique réduit les opérations manuelles, mais ne dispense pas de contrôler les filtres, les tiroirs à poussières et les sécurités selon le manuel Plymovent.

Aspiration arrière, parois latérales et grille de découpe plasma

Kit d’aspiration arrière pour les opérations de soudage

Pour le soudage, le kit d’aspiration arrière est obligatoire selon Plymovent. Il dirige une part majoritaire de la captation vers le panneau vertical : le constructeur donne comme indication une répartition de 80 % vers l’arrière et 20 % vers le bas. Il est également prévu ou recommandé pour les applications de meulage selon la documentation. Les parois latérales limitent l’influence des courants d’air et aident à confiner la zone de travail ; elles s’emploient avec le kit arrière.

Découpe plasma : grille spéciale et limite d’application

Plymovent prévoit le coupage plasma jusqu’à 50 A lorsque la table est équipée de la grille spécifique de découpe et des accessoires adaptés. Le DraftMax Ultra ne doit pas être présenté comme une table de découpe plasma universelle. D’autres options comprennent un silencieux, une lampe de travail, des détecteurs de mise en marche et un jeu de roues.

Conseil TPS — vérifier l’installation complète

Pour un DraftMax Ultra, le choix doit tenir compte de la fréquence du soudage ou du meulage, de la taille des pièces, de l’aspiration arrière, de la filtration HEPA éventuelle et de la disponibilité d’un réseau d’air comprimé sec à 5–8 bar. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les ateliers, les écoles techniques et les entreprises en Wallonie et en Belgique dans la sélection des accessoires et de la configuration adaptée.

Limites d’utilisation et conformité

Le fabricant exclut notamment le gougeage à l’arc-air, la découpe laser de l’aluminium, les brouillards d’huile, les gaz agressifs, le meulage d’aluminium ou de magnésium, les atmosphères explosives et les poussières non prévues par sa documentation. L’appareil est destiné à l’intérieur, dans la plage ambiante indiquée par le constructeur.

Point documentaire sur le poids : la fiche DraftMax Ultra fournie, édition 051021/F, mentionne 255 kg nets, alors que la présentation commerciale actuelle de Plymovent mentionne 308 kg nets pour l’Ultra standard et 341 kg avec kit HEPA. Il faut obtenir confirmation du poids correspondant exactement à la version livrée avant d’utiliser cette valeur pour le transport.

DraftMax Basic ou DraftMax Ultra : quelle différence ?

Le DraftMax Basic est une table aspirante à filtres principaux jetables, plutôt pour des travaux légers à modérés. Le DraftMax Ultra vise les utilisations plus intensives et ajoute un décolmatage automatique des cartouches par air comprimé. Les deux modèles doivent être configurés selon le procédé, les accessoires nécessaires et les exigences de filtration.

FAQ – Plymovent DraftMax Ultra

Quelle est la différence principale entre DraftMax Ultra et DraftMax Basic ?

L’Ultra nettoie automatiquement les cartouches à l’air comprimé ; le Basic ne possède pas cette fonction et utilise des cartouches jetables sans décolmatage automatique.

Quelle alimentation pneumatique nécessite le DraftMax Ultra ?

La documentation Plymovent indique 5 à 8 bar d’air comprimé sec et sans huile, avec raccord 3/8″ femelle et réservoir intégré de 9 litres.

Le kit d’aspiration arrière est-il nécessaire ?

Oui pour le soudage. Le fabricant le prévoit comme obligatoire pour assurer la captation arrière ; il est également conseillé ou exigé pour certaines opérations de meulage selon l’édition de la documentation.

Le DraftMax Ultra convient-il au soudage inox ?

Il peut être configuré avec un kit HEPA pour les applications prévues par Plymovent. La configuration Ultra + HEPA en 50 Hz est documentée comme W3, mais la conformité de l’ensemble effectivement livré et les conditions de recirculation de l’air doivent être vérifiées.

Le DraftMax Ultra peut-il aspirer les fumées de découpe plasma ?

Oui dans les limites fabricant, jusqu’à 50 A, avec la grille spéciale pour plasma et les autres équipements adéquats. Il ne convient pas à tous les systèmes de découpe.

Voir la gamme des tables et aspirations TPS, le DraftMax Basic et la page de contact TPS. Fiche technique française, manuel, brochure, kit HEPA et déclaration de conformité dans l’onglet « Fiche technique ».

manuel-plymovent-draftmax-basic-ultra-fr.pdfbrochure-plymovent-draftmax-tables-aspirantes-fr.pdffiche-technique-du-kit-hepa-plymovent-draftmax-fr.pdfdeclaration-de-conformite-plymovent-draftmax-avec-kit-hepa-fr.pdffiche-technique-plymovent-draftmax-ultra-francais.pdf

Type d'unité

Avec un Kit HEPA supplémentaire, Unité Standard
