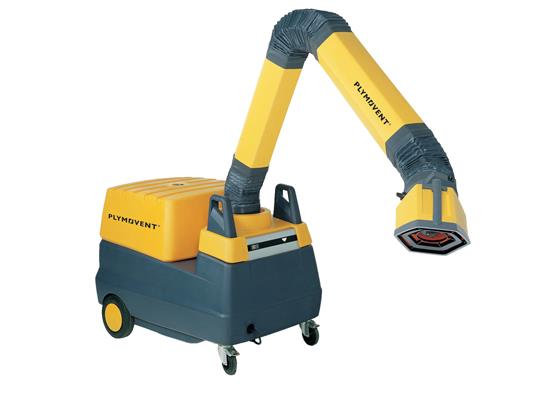

Plymovent MFD : extracteur mobile à filtre jetable pour fumées de soudage
Le Plymovent MFD est un extracteur mobile à ventilateur intégré et cartouche filtrante jetable, conçu pour capter les fumées de soudage sèches près de leur source. Il est destiné aux interventions mobiles et aux ateliers dans lesquels les postes de soudage changent régulièrement d’emplacement. Le modèle MFD standard existe aussi dans une configuration distincte MFD-W3, dont la documentation de conformité doit être vérifiée séparément.
Le fabricant indique une cartouche DuraFilter FCC-50 de 50 m², avec traitement SurfacePlus et préfiltration anti-étincelles, ainsi qu’un débit net d’extraction de 1 250 m³/h. Le bras d’aspiration Flex, UltraFlex ou le flexible SUS doit être sélectionné en fonction de l’installation. Les variantes TPS présentées proposent des longueurs de 3 ou 4 mètres ; la composition exacte doit être vérifiée lors de la commande.
Pourquoi choisir l’aspirateur mobile Plymovent MFD ?
- Mobilité : déplacement entre zones de soudage grâce au châssis à roues.
- Filtre jetable de grande surface : cartouche principale FCC-50 de 50 m².
- Préfiltration des étincelles : séparation initiale avant la cartouche principale.
- Indicateur de colmatage : avertit quand l’efficacité d’extraction diminue et que le filtre doit être remplacé.
- Adaptation du bras : Flex, UltraFlex ou flexible SUS pour une captation appropriée.
Caractéristiques techniques du Plymovent MFD
| Caractéristique | Donnée fabricant |
|---|---|
| Type | Extracteur mobile de fumées de soudage à cartouche jetable, ventilation intégrée |
| Filtration principale | DuraFilter FCC-50, cartouche cellulose traitée SurfacePlus, 50 m² |
| Préfiltre | Pare-étincelles / préfiltration aluminium, 0,5 m² |
| Classe du filtre principal | Classe M suivant EN IEC 60335-2-69, selon la fiche MFD |
| Débit net d’extraction | 1 250 m³/h selon fiche constructeur |
| Débit d’air ventilateur en ouïe libre | 2 400 m³/h : mesure sans le réseau d’aspiration |
| Moteur | 0,75 kW, ventilateur radial |
| Bruit | 69 dB(A), selon ISO 3746 |
| Poids net | 82 kg (unité documentée ; hors configuration complète avec bras) |
| Indice de protection | IP50, classe d’isolation F |
| Bras compatibles | Flex ou UltraFlex 3/4 m, ou flexible SUS, à commander selon l’ensemble souhaité |
| Utilisation | Soudage sec MIG/MAG, TIG, FCAW et MMA selon les limites de consommation de la fiche |
| Limites | Pas de brouillard huileux, atmosphères explosives, meulage aluminium/magnésium ou fumées agressives |
Quelle différence entre MFD et MFD-W3 ?
La fiche MFD décrit une filtration mécanique classe M de la cartouche principale. Cette classe ne doit pas être assimilée à W3. La configuration MFD-W3 dispose d’une déclaration CE spécifique et doit être évaluée d’après les références de filtration et la documentation correspondantes. Ne pas attribuer la classe W3 au MFD standard par défaut. Pour le soudage de l’acier inoxydable et la recirculation d’air, vérifier la conformité de l’ensemble effectivement fourni et les règles de sécurité applicables.
Bras Flex ou UltraFlex : lequel utiliser ?
Le bras Flex convient aux repositionnements faibles à modérés. Le bras UltraFlex est destiné aux changements de position plus fréquents. Les bras de 3 ou 4 mètres sont à sélectionner selon l’espace réellement couvert et la portée du poste. Le flexible SUS est une autre solution pour les zones difficiles d’accès. Le fournisseur précise que ces bras ou flexibles sont à commander séparément du MFD nu : vérifier la composition de chaque configuration TPS.
Limites d’emploi, maintenance et sécurité
Le MFD est destiné aux fumées sèches. Le fabricant exclut notamment les brouillards huileux, le gougeage à l’arc-air, le meulage aluminium/magnésium, les poussières combustibles non prévues, les gaz agressifs et les atmosphères explosives. La température des fumées aspirées en continu doit rester dans les limites du manuel. La cartouche filtrante n’est pas autonettoyante : elle doit être remplacée lorsqu’elle est encrassée, avec les protections adaptées aux polluants collectés.
Chez TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège, nous vérifions les besoins de mobilité, le procédé, le choix du bras et les exigences de filtration avant de sélectionner un MFD ou MFD-W3. Pour des émissions importantes ou une fréquence élevée, une unité mobile à décolmatage automatique, comme le MobilePro, peut être plus adaptée.
FAQ – Plymovent MFD
Le MFD est-il autonettoyant ?
Non. Il utilise une cartouche filtrante jetable DuraFilter FCC-50, avec indicateur de saturation.
Quelle est la surface du filtre principal ?
La fiche fabricant indique 50 m² de surface filtrante pour le filtre FCC-50.
Peut-on utiliser le MFD pour souder de l’inox ?
Le MFD standard ne doit pas être annoncé W3 sans vérification. Pour l’inox, étudier la configuration MFD-W3 et contrôler sa documentation ainsi que les règles de rejet ou de recirculation.
Les bras sont-ils inclus ?
La fiche constructeur précise que le bras ou flexible est à sélectionner séparément. Vérifier le contenu de la variation TPS choisie.
Que signifie le débit de 2 400 m³/h ?
C’est le débit en ouïe libre du ventilateur, distinct du débit net d’extraction constructeur de 1 250 m³/h.
Consultez le guide TPS des aspirations, les extracteurs mobiles et fixes ou contactez TPS. La fiche technique, la brochure, le manuel et les déclarations CE sont joints à l’onglet « Fiche technique ».
