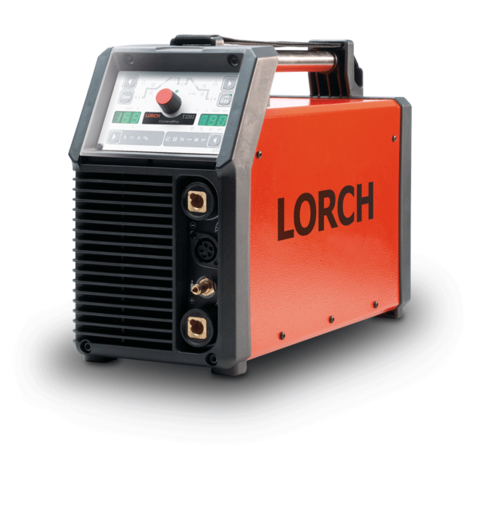

Le Lorch T 220 est un poste TIG professionnel de 220 A, alimenté en 230 V monophasé et disponible en versions DC ou AC/DC, avec interfaces BasicPlus ou ControlPro. Les quatre configurations offrent une plage TIG de 3 à 220 A et un facteur de marche à 40 °C de 220 A à 40 %, 180 A à 60 % et 160 A à 100 %.
Par rapport au Lorch T 180, le T 220 conserve l’alimentation 230 V monophasée mais porte le courant TIG maximal à 220 A et offre davantage de capacité à 60 % de facteur de marche.
Le T 220 DC répond aux applications TIG en courant continu, notamment sur acier et inox. Le T 220 AC/DC ajoute le courant alternatif pour le soudage TIG de l’aluminium et du magnésium. BasicPlus et ControlPro se distinguent principalement par le niveau de commande et les fonctions avancées disponibles.
Le T 220 conserve une alimentation 230 V monophasée tout en portant le courant TIG maximal à 220 A. Le premier choix à effectuer est DC ou AC/DC selon les matériaux à souder ; le second est BasicPlus ou ControlPro selon le niveau de réglage et de mémorisation recherché.
Lorch T 220 : les quatre versions
| Version | TIG | Interface | Positionnement |
|---|---|---|---|
| BasicPlus DC | 3–220 A DC | BasicPlus | TIG DC avec commande directe |
| BasicPlus AC/DC | 3–220 A DC / AC | BasicPlus | Ajoute le TIG AC pour aluminium et magnésium |
| ControlPro DC | 3–220 A DC | ControlPro | TIG DC avec fonctions avancées et TipTronic |
| ControlPro AC/DC | 3–220 A DC / AC | ControlPro | AC/DC avec TipTronic et MACS |

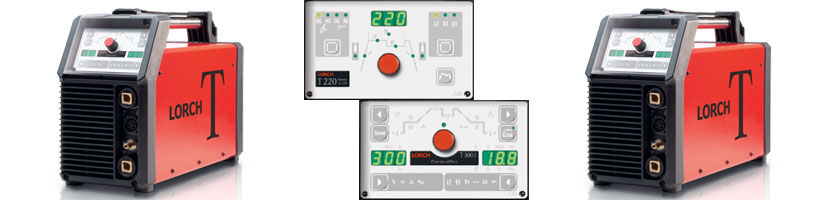

BasicPlus ou ControlPro ?
BasicPlus et ControlPro utilisent la même base de puissance T 220. Le choix de l’interface porte principalement sur le niveau de réglage, de mémorisation et les fonctions supplémentaires.
| Fonction | BasicPlus | ControlPro |
|---|---|---|
| TIG pulsé | Oui, jusqu’à 2 kHz | Oui, jusqu’à 2 kHz |
| HF | Oui | Oui |
| 2T / 4T | Oui | Oui |
| PowerMaster | Oui, selon torche/configuration | Oui, selon torche/configuration |
| TipTronic | Non | Oui, jusqu’à 100 tâches TIG |
| Pointage par intervalles | Non documenté | Oui |
| MACS | Non documenté | Oui sur AC/DC |
DC ou AC/DC : quel T 220 choisir ?
Lorch T 220 DC
Le T 220 DC travaille en TIG courant continu jusqu’à 220 A. Il convient notamment aux travaux sur acier, inox et autres matériaux compatibles avec le TIG DC.
Lorch T 220 AC/DC
Le T 220 AC/DC ajoute le courant alternatif pour le TIG sur aluminium et magnésium. La fréquence AC est réglable de 30 à 200 Hz et la balance AC de 10 à 90 %.
Sur le ControlPro AC/DC, Lorch documente également le procédé MACS, qui combine des phases de courant alternatif et continu selon les paramètres sélectionnés.
TIG pulsé jusqu’à 2 kHz
Le Lorch T 220 permet de régler la fréquence de pulsation TIG de 0,2 à 2 000 Hz. Cette plage permet d’adapter le comportement du bain et l’apport thermique aux caractéristiques de l’assemblage.
Le choix de la fréquence de pulse dépend de l’épaisseur, de la géométrie du joint, du matériau et du résultat recherché. Une fréquence élevée n’est pas systématiquement préférable.
ControlPro et TipTronic
Sur le Lorch T 220 ControlPro, TipTronic permet d’enregistrer jusqu’à 100 tâches TIG, organisées en 10 ensembles de 10 tâches.
Cette mémorisation est particulièrement utile pour les fabrications répétitives ou lorsqu’un atelier souhaite retrouver rapidement des paramètres validés.
TipTronic n’est pas disponible sur BasicPlus.
PowerMaster et commandes à distance
Le Lorch T 220 prend en charge les torches Lorch PowerMaster i-LTG / i-LTW selon la configuration. BasicPlus propose notamment deux emplacements de paramètres PowerMaster programmables.
Les manuels documentent également l’utilisation de commandes à distance et d’une pédale. La compatibilité exacte doit être confirmée selon l’accessoire et la configuration retenus.
Soudage MMA
Le T 220 peut également être utilisé en soudage à l’électrode enrobée. La version DC couvre une plage de 10 à 180 A, tandis que la version AC/DC est documentée de 10 à 170 A.
À 40 °C, le T 220 DC délivre 180 A à 40 %, 150 A à 60 % et 120 A à 100 %. Pour le T 220 AC/DC, Lorch indique 170 A à 40 %, 140 A à 60 % et 120 A à 100 %.
Caractéristiques techniques du Lorch T 220
| Caractéristique | T 220 DC | T 220 AC/DC |
|---|---|---|
| Alimentation | 230 V monophasé, 50–60 Hz | 230 V monophasé, 50–60 Hz |
| Plage TIG | 3–220 A | 3–220 A |
| Facteur de marche TIG à 40 °C | 220 A à 40 % / 180 A à 60 % / 160 A à 100 % | 220 A à 40 % / 180 A à 60 % / 160 A à 100 % |
| MMA | 10–180 A | 10–170 A |
| Pulse TIG | 0,2–2 000 Hz | 0,2–2 000 Hz |
| Fréquence AC | — | 30–200 Hz |
| Balance AC | — | 10–90 % |
| Protection secteur | 16 A retardée | 16 A retardée |
| Groupe électrogène recommandé | > 6 kVA monophasé | > 6 kVA monophasé |
| Indice de protection | IP23S | IP23S |
| Classe d’isolation | F | F |
Dimensions et poids selon la version
| Version | Dimensions | Poids source |
|---|---|---|
| BasicPlus DC | 427 × 185 × 326 mm | 12,3 kg |
| ControlPro DC | 430 × 185 × 326 mm | 12,3 kg |
| BasicPlus AC/DC | 480 × 185 × 326 mm | 13,4 kg |
| ControlPro AC/DC | 483 × 185 × 326 mm | 13,4 kg |
Refroidissement et configuration

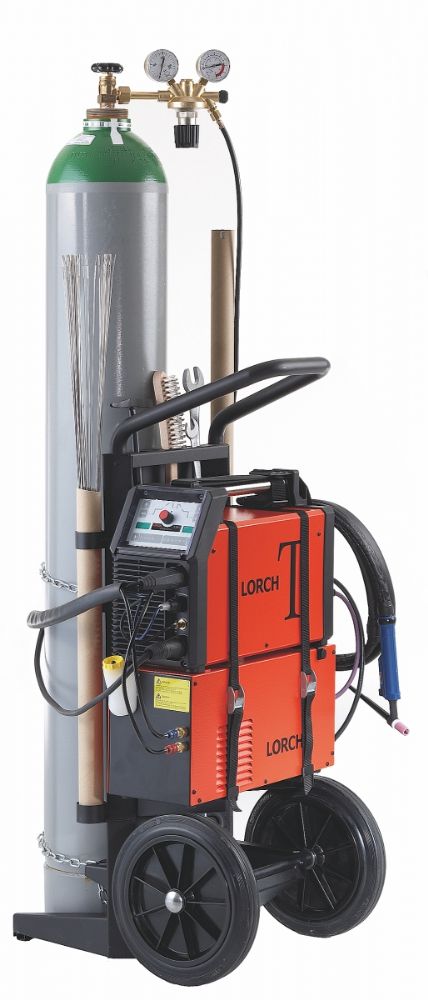

La source T 220 est ventilée. Pour les applications nécessitant une torche refroidie par liquide, la Série T peut être associée à un groupe de refroidissement externe adapté. Le fabricant documente la gestion du refroidisseur via LorchNet.
Le refroidisseur et le chariot sont donc à considérer comme des équipements ou configurations complémentaires et non comme des variantes DC / AC/DC de la source.
Le besoin d’une torche refroidie gaz ou liquide dépend principalement du courant utilisé, du facteur de marche de la torche et de la durée des cycles. TPS peut aider à définir la configuration adaptée à l’application.
T 180 ou T 220 ?
Les Lorch T 180 et T 220 appartiennent à la même Série T et fonctionnent tous deux en 230 V monophasé. Le T 220 porte cependant le courant TIG maximal à 220 A et atteint 180 A à 60 %, contre 150 A à 60 % pour le T 180.
Le T 220 est donc pertinent lorsque l’application demande davantage de réserve de courant ou un facteur de marche supérieur tout en conservant une alimentation monophasée.
FAQ – Lorch T 220
Quelle différence entre le T 220 DC et AC/DC ?
Les deux versions délivrent jusqu’à 220 A en TIG. La version AC/DC ajoute le courant alternatif destiné notamment au TIG sur aluminium et magnésium, ainsi que les réglages de fréquence et de balance AC.
Quelle différence entre BasicPlus et ControlPro ?
BasicPlus propose les principales fonctions TIG avec une commande directe et la compatibilité PowerMaster. ControlPro ajoute notamment TipTronic avec jusqu’à 100 tâches TIG, le pointage par intervalles et, sur AC/DC, MACS.
Le Lorch T 220 fonctionne-t-il en 230 V ?
Oui. Les versions T 220 documentées fonctionnent en 230 V monophasé avec une protection secteur retardée de 16 A.
Quel est le facteur de marche du T 220 ?
En TIG à 40 °C, Lorch indique 220 A à 40 %, 180 A à 60 % et 160 A à 100 %.
Le T 220 possède-t-il l’amorçage HF et le TIG pulsé ?
Oui. L’amorçage HF sans contact est documenté et la fréquence de pulsation TIG est réglable jusqu’à 2 kHz.
Le refroidissement à eau est-il intégré ?
Non. La source est ventilée. Un groupe de refroidissement externe peut être associé au système lorsqu’une torche refroidie par liquide est nécessaire.
Données techniques fabricant : Lorch Série T BasicPlus 909.2669.9-02 et Série T ControlPro 909.1700.7-00.
TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, accompagne les professionnels dans le choix du Lorch T 220, du type de courant, de l’interface et des accessoires adaptés à leur application TIG.
