Optrel Swiss Air + Panoramaxx Laser : protection respiratoire pour les applications laser
Le Pack Optrel Swiss Air + Panoramaxx Laser associe le système de protection respiratoire à ventilation assistée Optrel Swiss Air à un masque de la gamme Panoramaxx Laser.
Trois configurations sont proposées : Panoramaxx L, Panoramaxx Hybrid et Panoramaxx Hybrid CLT. Elles ne répondent cependant pas aux mêmes applications laser.
Pour le soudage laser manuel, privilégiez Panoramaxx Hybrid ou Hybrid CLT. Le Panoramaxx L passif n’est pas destiné au soudage laser : il répond notamment à certaines applications de nettoyage laser, découpe laser et travaux de contrôle.
Quelle version Panoramaxx Laser choisir ?
| Version | Type | Application principale |
|---|---|---|
| Panoramaxx L | Protection laser passive, niveau 2 | Nettoyage laser, découpe laser et travaux de contrôle compatibles avec les spécifications du masque |
| Panoramaxx Hybrid | Masque automatique laser / soudage | Soudage conventionnel et soudage laser manuel dans la plage de protection prévue |
| Panoramaxx Hybrid CLT | Masque automatique laser / soudage avec Crystal Lens Technology | Soudage conventionnel et laser manuel avec priorité à la qualité de vision |

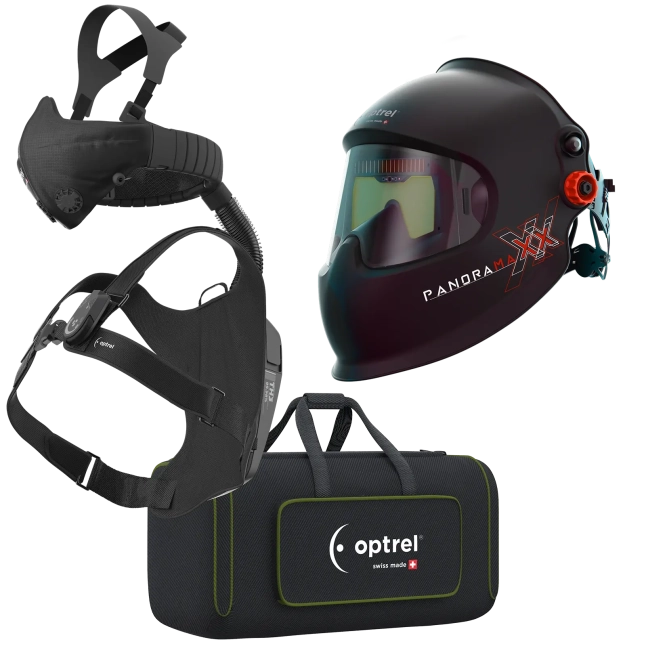

Panoramaxx L : protection passive pour certaines applications laser
Le Panoramaxx L utilise un filtre laser passif avec un niveau de protection visible 2. Il est prévu notamment pour certaines opérations de nettoyage laser, découpe laser et contrôle de systèmes laser.
Il n’est pas destiné au soudage laser. Cette distinction doit être prise en compte lors du choix de la protection.

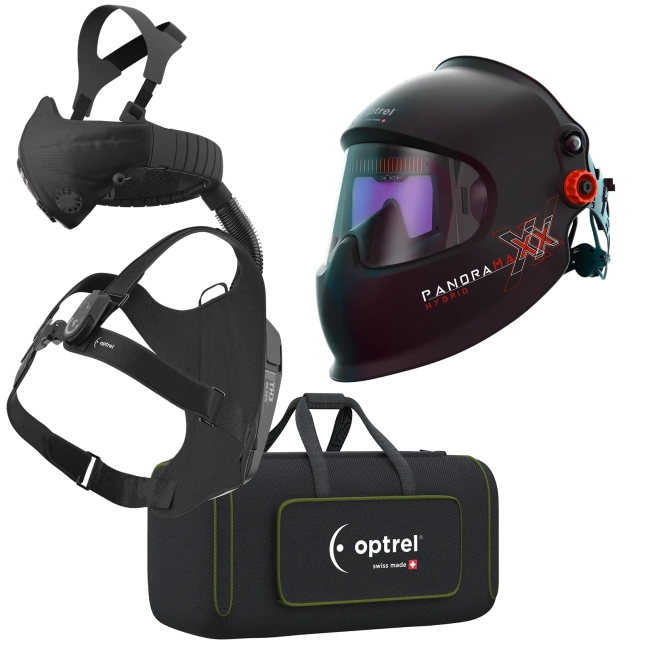

Panoramaxx Hybrid : soudage conventionnel et soudage laser
Le Panoramaxx Hybrid est un masque automatique combinant protection pour le soudage conventionnel et protection laser dans la plage prévue par Optrel.
Il dispose notamment de ShadeTronic, avec une plage automatique 5–13 et un réglage manuel 4–9 recommandé par Optrel pour le soudage laser.

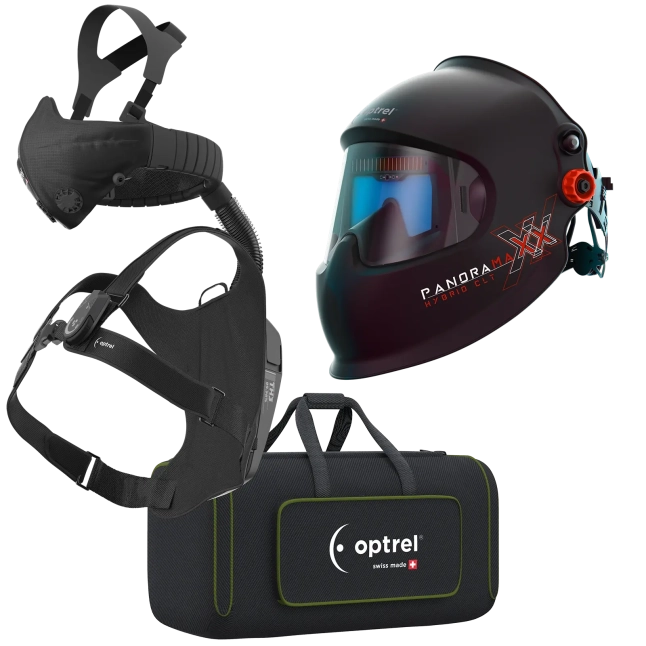

Panoramaxx Hybrid CLT : protection laser avec Crystal Lens Technology
Le Panoramaxx Hybrid CLT ajoute la Crystal Lens Technology avec une teinte claire 2.5. Il utilise ShadeTronic 4–12 et un réglage manuel 3–8, notamment recommandé par Optrel pour le soudage laser.
Pour replacer ces protections dans une installation complète — source, zone sécurisée, EPI, protection respiratoire et gestion des fumées — consultez les solutions de soudage laser TPS.
Protection respiratoire Optrel Swiss Air
Swiss Air protège les voies respiratoires grâce à son propre demi-masque ventilé. Le système respiratoire reste ainsi indépendant du masque Panoramaxx Laser.
Optrel indique que les variantes de la gamme Panoramaxx Laser peuvent être associées à sa protection respiratoire TH3, notamment avec Swiss Air.
Le principal intérêt du Swiss Air est que la protection respiratoire fonctionne indépendamment du casque. Le choix du Panoramaxx Laser reste donc centré sur la protection optique et l’application laser, tandis que Swiss Air assure la fonction respiratoire dans la configuration prévue par Optrel.
Références fabricant
| Configuration | Référence Optrel |
|---|---|
| Panoramaxx L + Swiss Air | 4600.175 |
| Panoramaxx Hybrid + Swiss Air | 4600.170 |
| Panoramaxx Hybrid CLT + Swiss Air | 4600.171 |
La compatibilité d’un équipement laser ne doit jamais être déterminée uniquement à partir de sa puissance en watts. Il faut vérifier notamment la longueur d’onde, les niveaux de protection et l’application laser par rapport aux spécifications du masque.
Pour une application de soudage laser, TPS vérifie la configuration de protection avant de recommander le masque. La protection respiratoire doit également être complétée par les mesures de protection collective adaptées à l’installation.
Swiss Air et aspiration : deux protections complémentaires
Le Swiss Air assure une protection respiratoire individuelle, mais il ne remplace pas le captage des fumées et particules générées au poste de travail.
L’aspiration doit être étudiée en fonction du procédé laser, des matériaux, de la fréquence d’utilisation et de la configuration de la zone de travail.
→ Voir les solutions d’aspiration TPS
Liens utiles
-
Voir les solutions de soudage laser TPS
-
Voir le système Optrel Swiss Air
-
Voir toutes les solutions Optrel Swiss Air
-
Voir les masques Optrel pour applications laser
-
Voir les solutions d’aspiration
TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège, accompagne les professionnels en Wallonie et en Belgique dans le choix de leurs protections pour le soudage et les applications laser.
FAQ – Swiss Air + Panoramaxx Laser
Le Panoramaxx L convient-il au soudage laser ?
Non. Le Panoramaxx L est une protection passive destinée à certaines applications laser telles que le nettoyage, la découpe et les travaux de contrôle. Pour le soudage laser manuel, il faut privilégier une version Hybrid adaptée.
Quelle différence entre Panoramaxx Hybrid et Hybrid CLT ?
Les deux modèles couvrent le soudage conventionnel et certaines applications de soudage laser. Le Hybrid CLT ajoute la Crystal Lens Technology et une teinte claire 2.5 afin d’améliorer la qualité de vision.
Swiss Air est-il raccordé au casque laser ?
Non. Swiss Air utilise son propre demi-masque ventilé et fonctionne indépendamment du casque Panoramaxx Laser.
Peut-on choisir une protection laser uniquement en fonction de la puissance du poste ?
Non. La longueur d’onde, les niveaux de protection requis, le procédé et les conditions d’utilisation doivent être vérifiés avant de sélectionner une protection laser.
Swiss Air remplace-t-il l’aspiration des fumées ?
Non. Swiss Air constitue une protection respiratoire individuelle. Le captage et la filtration des fumées relèvent de la protection collective et doivent être étudiés séparément selon l’application.
