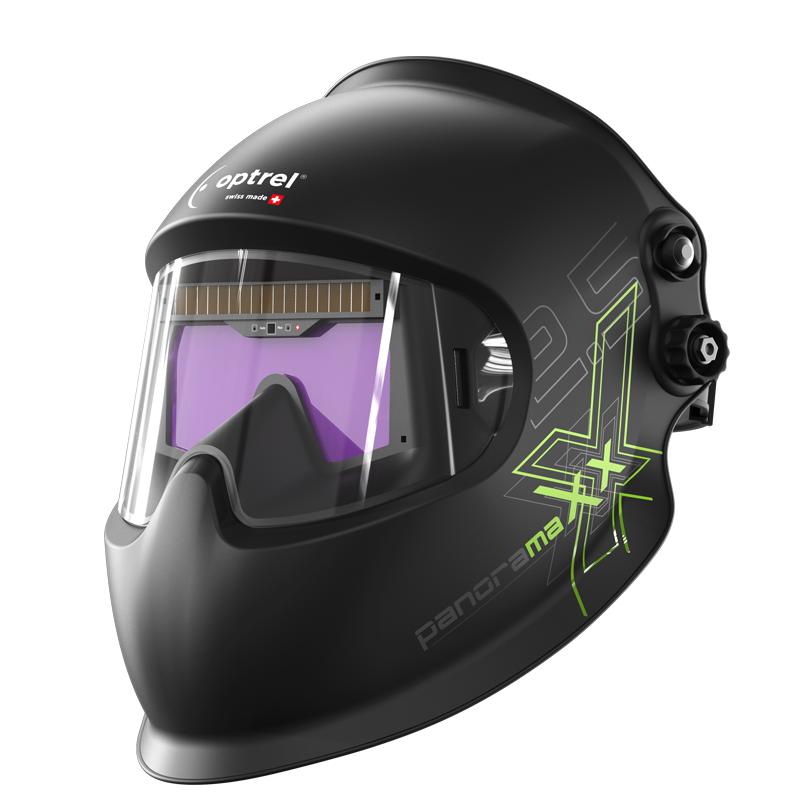

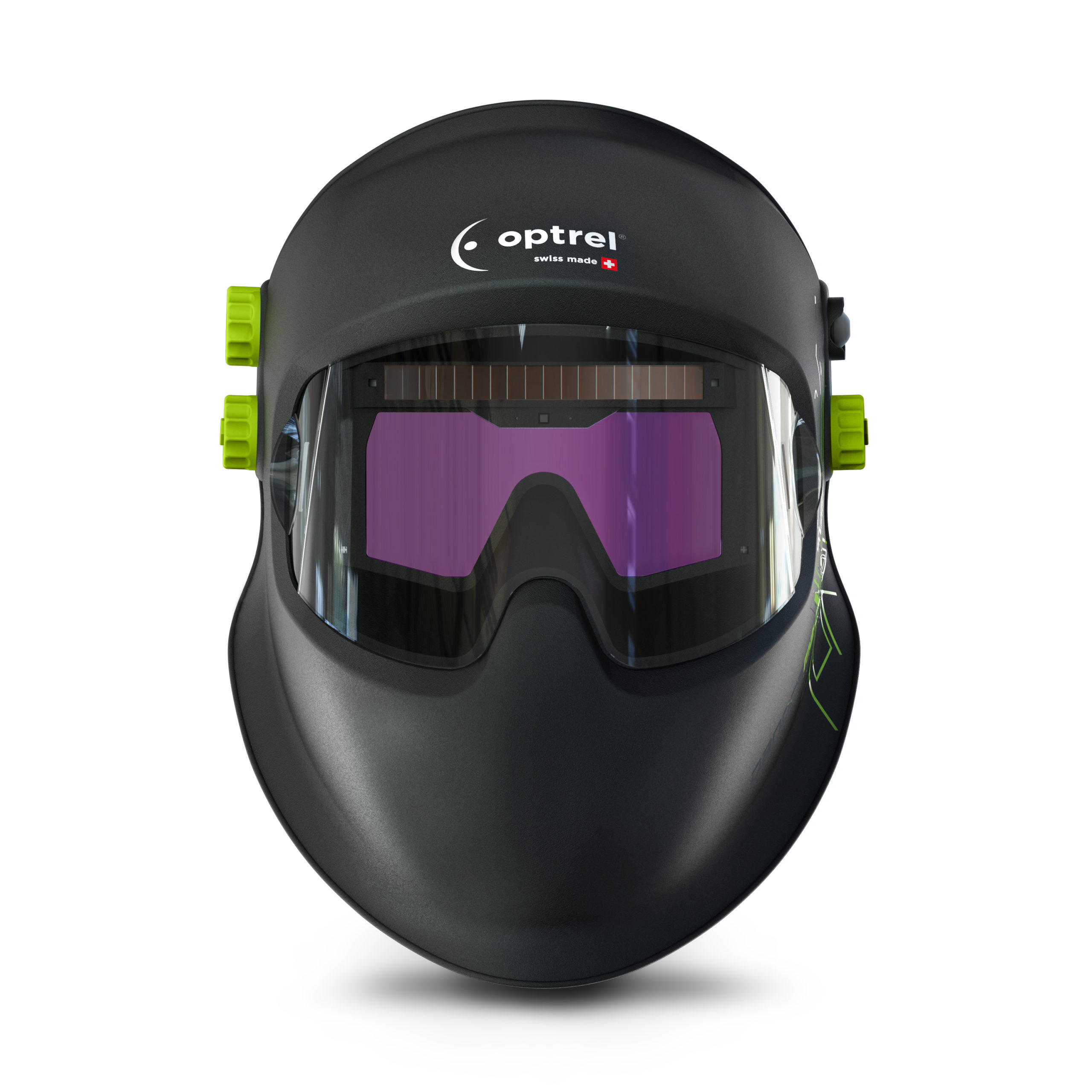

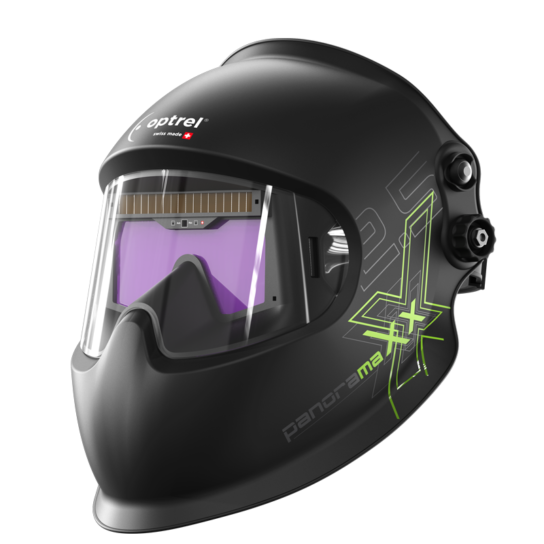

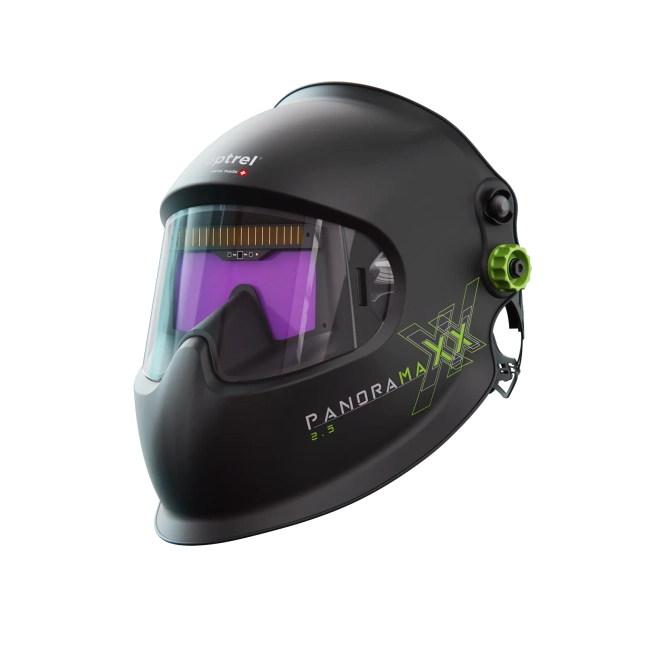

Optrel Panoramaxx 2.5 : priorité au champ de vision panoramique
Le Optrel Panoramaxx 2.5 est un masque de soudage automatique destiné aux professionnels qui recherchent avant tout un champ de vision très large, une bonne visibilité entre les soudures et une utilisation polyvalente.
Sa découpe spécifique au niveau du nez permet de rapprocher le filtre des yeux. Optrel annonce ainsi un champ de vision pouvant atteindre 6,3 fois celui d’une cassette traditionnelle de 100 × 50 mm, selon le réglage du casque.
Le Panoramaxx 2.5 associe cet avantage à un état clair 2.5, ShadeTronic® automatique de 5 à 12, cinq capteurs et le serre-tête IsoFit®.
Le Panoramaxx 2.5 est particulièrement intéressant lorsque la vision périphérique autour de la zone de soudage est un critère important. Pour un soudeur qui préfère une architecture plus conventionnelle, le SphereX 2.5 est à comparer directement.
Caractéristiques techniques du Panoramaxx 2.5
| Caractéristique | Optrel Panoramaxx 2.5 |
|---|---|
| Référence Optrel | 1010.000 |
| État clair | 2.5 |
| ShadeTronic® automatique | Teintes 5 à 12 |
| Réglage manuel | Teintes 7 à 12 |
| Correction ShadeTronic® | Réglage individuel jusqu’à ±2 niveaux |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Classification EN 379 | 1/1/1/2 |
| Temps clair → sombre | 0,09 ms à 23 °C et 0,07 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Champ de vision | Jusqu’à 6,3 fois celui d’une cassette standard 100 × 50 mm |
| Serre-tête | IsoFit® |
| Mode meulage | Oui |
| Alimentation | Cellules solaires + batterie Li-polymère rechargeable par micro-USB |
| Durée de vie batterie | Environ 300 à 500 cycles de charge selon Optrel |
| Poids total | 575 g |
| Température d’utilisation | –10 °C à +55 °C |
Données fabricant Optrel. Les caractéristiques peuvent évoluer. Se référer à la documentation Optrel en vigueur.
Pourquoi le champ de vision du Panoramaxx est-il différent ?
Sur un masque traditionnel, le filtre se trouve à une certaine distance des yeux. Le Panoramaxx utilise une découpe nasale spécifique qui permet de rapprocher la cassette du visage.
Cette architecture augmente fortement ce que le soudeur peut voir autour de la zone de travail sans devoir tourner la tête.
Optrel annonce un champ de vision pouvant atteindre 6,3 fois celui d’une cassette standard de 100 × 50 mm.
Le gain de champ de vision est particulièrement intéressant sur les assemblages volumineux, les gabarits, les travaux en position et les environnements où plusieurs éléments entourent la zone de soudage.
État clair 2.5 : voir davantage entre les soudures
Lorsque l’arc est éteint, le filtre du Panoramaxx 2.5 revient à un niveau clair 2.5.
Cela permet de conserver une bonne visibilité pour :
- positionner la torche
- contrôler le joint
- pointer les pièces
- inspecter le cordon
- préparer l’opération suivante
ShadeTronic® 5–12 : adaptation automatique à l’arc
ShadeTronic® adapte automatiquement le niveau de protection entre 5 et 12 selon l’intensité lumineuse de l’arc.
Le soudeur peut également corriger le résultat automatique jusqu’à ±2 niveaux selon sa préférence visuelle.
En mode manuel, la plage disponible est de 7 à 12.
ShadeTronic est particulièrement utile dans un atelier où les paramètres et intensités changent régulièrement. Si le travail est toujours réalisé avec les mêmes paramètres, le mode manuel reste disponible.
5 capteurs et sensibilité Super High
Le Panoramaxx 2.5 utilise 5 capteurs afin de détecter l’arc dans différentes conditions d’éclairage.
La sensibilité est réglable en continu et dispose d’une plage dite Super High pour les situations nécessitant une détection particulièrement sensible.
FadeTronic® : un retour plus progressif vers l’état clair
Après l’extinction de l’arc, FadeTronic® permet de régler le délai de retour du filtre vers l’état clair entre 0,1 et 2 secondes.
Cette fonction évite un changement trop brutal de luminosité lorsque le bain ou la pièce reste encore fortement incandescent.
Pour quels procédés utiliser le Panoramaxx 2.5 ?
Optrel prévoit le Panoramaxx 2.5 pour les principaux procédés de soudage électrique.
- MIG/MAG
- MIG/MAG haute performance
- MMA / électrode enrobée
- fil fourré
- TIG
- soudage plasma
- microplasma
- découpe plasma
- travaux de meulage en mode Grind
Pour qui le Panoramaxx 2.5 est-il le plus adapté ?
- atelier MIG/MAG polyvalent
- ferronnier souhaitant un large champ de vision
- fabrication métallique avec assemblages volumineux
- soudeur travaillant régulièrement en position
- maintenance industrielle
- utilisateur souhaitant réduire les mouvements de tête autour de la pièce
Le Panoramaxx 2.5 n’est pas automatiquement préférable à un SphereX 2.5. Il faut surtout choisir selon l’ergonomie que vous préférez et l’importance réelle du champ de vision périphérique.
Panoramaxx 2.5 ou SphereX 2.5 ?
| Critère | Panoramaxx 2.5 | SphereX 2.5 |
|---|---|---|
| État clair | 2.5 | 2.5 |
| Priorité | Champ de vision panoramique | Polyvalence avec architecture conventionnelle |
| ShadeTronic | 5–12 | 5–12 |
| Capteurs | 5 | 5 |
| Architecture | Filtre rapproché du visage | Casque conventionnel moderne |
| Usage TPS typique | Assemblages complexes, vision périphérique prioritaire | MIG/MAG, MMA, atelier polyvalent |
Règle de choix TPS :
Panoramaxx 2.5 → si le champ de vision panoramique est votre priorité.
SphereX 2.5 → si vous préférez une architecture plus conventionnelle et très polyvalente.
Panoramaxx 2.5 ou Panoramaxx CLT ?
Les deux casques partagent l’architecture panoramique et les cinq capteurs.
Le Panoramaxx 2.5 est orienté vers la polyvalence.
Le Panoramaxx CLT ajoute la Crystal Lens Technology et un état clair 2.0. Il devient particulièrement intéressant lorsque la précision visuelle, le TIG et les faibles intensités sont prioritaires.
Pour un atelier essentiellement MIG/MAG, le Panoramaxx 2.5 reste souvent le choix le plus cohérent. Pour un TIGiste travaillant régulièrement à faible intensité, le CLT mérite d’être comparé.
Confort et absence de buée devant le filtre
La découpe nasale du Panoramaxx ne sert pas uniquement à rapprocher le filtre des yeux.
Optrel indique également qu’elle permet une séparation entre la zone buccale et le filtre afin de limiter la formation de buée sur la fenêtre de protection.
Le casque utilise également le serre-tête IsoFit® afin de répartir le maintien autour de la tête.
Le Panoramaxx 2.5 peut-il être utilisé avec une protection respiratoire ?
Oui. Optrel propose une version Panoramaxx 2.5 à air frais et plusieurs ensembles respiratoires.
- Panoramaxx 2.5 pure air : réf. 4441.660
- Panoramaxx 2.5 + Swiss Air : réf. 4600.030
- Panoramaxx 2.5 + e3000X : réf. 4550.550
Le choix entre masque seul, Swiss Air et e3000X doit dépendre de l’exposition réelle aux fumées, de la durée de soudage et de l’aspiration disponible au poste.
→ Voir les protections respiratoires
Panoramaxx 2.5 et aspiration des fumées
Un masque de soudage protège le visage et les yeux, mais ne supprime pas les fumées générées par le procédé.
Selon le poste, TPS peut proposer un captage adapté avec une torche aspirante, un bras aspirant, une table aspirante, une paroi aspirante ou une cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Panoramaxx 2.5 convient-il au soudage laser ?
Non.
Le Panoramaxx 2.5 est destiné aux procédés de soudage conventionnels indiqués par Optrel. Il ne doit pas être considéré comme une protection pour le soudage laser.
Pour le soudage laser, il faut utiliser un EPI spécifiquement certifié pour la longueur d’onde et les niveaux de protection nécessaires. Une teinte de soudage à l’arc ne constitue pas une protection laser.
Questions fréquentes sur le Panoramaxx 2.5
Le Panoramaxx 2.5 convient-il au MIG/MAG ?
Oui. Le MIG/MAG fait partie de ses principales applications. Son état clair 2.5 et ShadeTronic 5–12 en font un modèle particulièrement polyvalent pour la fabrication métallique.
Le Panoramaxx 2.5 convient-il au TIG ?
Oui. Il peut être utilisé en TIG. Pour du TIG à faible intensité et lorsque la lecture très précise du bain devient prioritaire, le Panoramaxx CLT est cependant à comparer.
Quelle est la différence entre Panoramaxx et SphereX ?
La différence principale est l’architecture. Le Panoramaxx rapproche le filtre des yeux afin de maximiser la vision périphérique. Le SphereX utilise une architecture plus conventionnelle tout en offrant lui aussi un champ de vision élargi.
Combien de capteurs possède le Panoramaxx 2.5 ?
Le Panoramaxx 2.5 possède 5 capteurs.
Le Panoramaxx 2.5 possède-t-il un mode meulage ?
Oui. Il dispose d’un mode Grind prévu pour les travaux de meulage.
Comment recharge-t-on le Panoramaxx 2.5 ?
Il utilise des cellules solaires complétées par une batterie lithium-polymère rechargeable via micro-USB.
Quel est le poids du Panoramaxx 2.5 ?
La documentation Optrel récente indique un poids total de 575 g.
