Optrel Helix 2.5 : souder, contrôler et meuler sans retirer son casque
Le Optrel Helix 2.5 est un masque de soudage automatique à technologie Slide-Up.
Son filtre de soudage peut être relevé à l’intérieur de la coque afin de libérer un large écran transparent pour les opérations de contrôle, de préparation et de meulage.

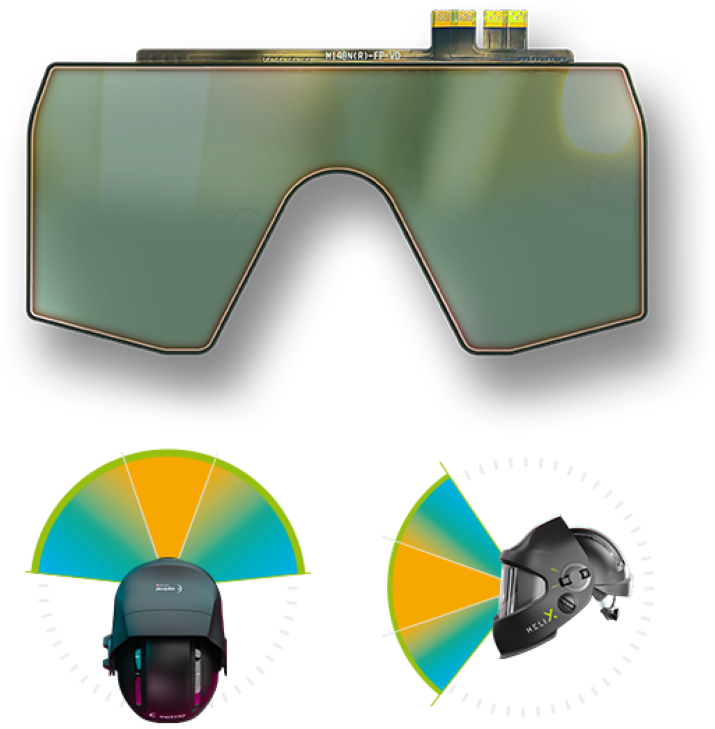

Lorsque le filtre est relevé, le soudeur bénéficie d’une vision claire panoramique à 180°.
Lorsque le filtre automatique est abaissé, le Helix 2.5 offre un état clair de niveau 2.5 et ShadeTronic® automatique de 5 à 12.
Cette conception est particulièrement intéressante pour les professionnels qui alternent fréquemment entre soudage, contrôle de l’assemblage, préparation et meulage.
Le principal avantage du Helix 2.5 n’est pas seulement son filtre automatique. C’est son système Slide-Up qui permet de passer rapidement du soudage à une véritable vision claire panoramique sans devoir retirer le casque.
Caractéristiques techniques du Helix 2.5
| Caractéristique | Optrel Helix 2.5 |
|---|---|
| Référence standard | 1050.010 |
| Option casque industriel EN 397 | Oui – configuration réf. 1050.000 |
| Système | Slide-Up avec filtre automatique relevable à l’intérieur du casque |
| Vision filtre relevé | Vision claire panoramique jusqu’à 180° |
| État clair filtre abaissé | 2.5 |
| ShadeTronic® automatique | Teintes 5 à 12 |
| Réglage manuel | Teintes 7 à 12 |
| Classification EN 379 | 1/1/1/2 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,09 ms à 23 °C et 0,07 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Position Locker | Oui |
| Serre-tête | IsoFit® |
| Alimentation | Cellules solaires + batterie Li-polymère rechargeable par Micro-USB |
| Durée de vie batterie | Environ 300 à 500 cycles de charge |
| Poids casque Helix + IsoFit | Environ 620 g |
| Plage indicative Optrel | Jusqu’à 280 A |
| Température d’utilisation | –10 °C à +55 °C |
Données fabricant Optrel. La plage d’ampérage est une indication de positionnement et ne remplace pas la sélection de la teinte adaptée au procédé et aux conditions réelles de soudage.
Slide-Up : la différence majeure de la gamme Helix
Sur un masque traditionnel, le soudeur doit généralement relever toute la coque pour obtenir une vision directe de son environnement.
Avec le Helix, le filtre automatique remonte à l’intérieur de la coque tandis qu’un grand écran transparent reste devant le visage.
Le soudeur bénéficie alors d’une vision claire panoramique jusqu’à 180° pour contrôler le cordon, préparer l’assemblage ou effectuer des opérations de meulage.
Le Helix prend tout son sens dans les ateliers où le soudeur alterne continuellement entre soudage, préparation, contrôle et meulage.
Disponible en option avec casque de protection industriel EN 397
Le Helix 2.5 peut être fourni avec un casque de protection industriel Optrel conforme à la norme EN 397.
Cette configuration permet de combiner dans un même système la protection de soudage, la vision claire Slide-Up et la protection de la tête exigée sur de nombreux chantiers et sites industriels.
Helix 2.5 standard : réf. 1050.010
Helix 2.5 avec casque de protection industriel EN 397 : réf. 1050.000
Le casque de protection industriel est disponible sur demande. Il n’est pas nécessaire de commander un modèle de soudage différent. TPS peut configurer le Helix 2.5 avec ou sans protection industrielle selon votre environnement de travail.
ShadeTronic® automatique 5–12
ShadeTronic® mesure la luminosité de l’arc et adapte automatiquement le niveau de protection entre 5 et 12.
Le mode automatique peut être désactivé afin de travailler avec une teinte fixe réglable manuellement de 7 à 12.
5 capteurs et sensibilité réglable
Le Helix 2.5 possède 5 capteurs permettant la détection de l’arc.
La sensibilité peut être réglée en continu avec une plage Super High lorsque les conditions nécessitent une détection particulièrement sensible.
FadeTronic® et Position Locker
FadeTronic® permet de régler le délai de retour vers l’état clair entre 0,1 et 2 secondes.
La fonction Position Locker contribue à maintenir le système Helix dans une position ouverte ou fermée stable pendant le travail.
Pour quels procédés utiliser le Helix 2.5 ?
- MIG/MAG
- MMA à l’électrode enrobée
- fil fourré
- TIG
- soudage plasma
- découpe plasma
- meulage avec le filtre relevé
Pour qui TPS recommande-t-il le Helix 2.5 ?
- fabrication métallique polyvalente
- ferronnerie
- maintenance industrielle
- soudeurs alternant soudage et meulage
- assemblage et contrôle fréquent des cordons
- travaux en position
- chantiers nécessitant une protection industrielle EN 397
Helix 2.5, CLT ou Quattro ?
| Modèle | Priorité | État clair | ShadeTronic | EN 379 |
|---|---|---|---|---|
| Helix 2.5 | Polyvalence | 2.5 | 5–12 | 1/1/1/2 |
| Helix CLT | TIG et précision visuelle | 2.0 | 4–12 | 1/1/1/2 |
| Helix Quattro | Fortes intensités et positions exigeantes | 3.0 | 4–14* | 1/1/1/1 |
* La plage maximale du Helix Quattro dépend de la configuration de l’écran de protection. Elle sera détaillée sur la fiche Helix Quattro.
Helix 2.5 → polyvalence, soudage et meulage au quotidien
Helix CLT → TIG, faibles intensités et précision visuelle
Helix Quattro → fortes intensités, construction lourde et positions exigeantesLes trois versions peuvent être configurées avec un casque de protection industriel EN 397.
Protection respiratoire
La gamme Helix existe également en configuration adaptée aux systèmes de protection respiratoire Optrel.
Le Helix 2.5 peut notamment être associé à Swiss Air ou à une configuration pure air avec e3000X.
→ Voir les protections respiratoires TPS
Aspiration des fumées
La protection individuelle ne remplace pas le captage des fumées à la source lorsque celui-ci peut être mis en place.
TPS propose selon l’application des solutions avec torche aspirante, bras aspirant, table aspirante, paroi aspirante ou cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Helix 2.5 convient-il au soudage laser ?
Non.
Le Helix 2.5 est destiné au soudage conventionnel et ne doit pas être considéré comme une protection contre le rayonnement laser.
Questions fréquentes sur le Helix 2.5
Quelle est la différence entre Helix et un masque de soudage classique ?
Le Helix utilise un système Slide-Up. Le filtre automatique se relève à l’intérieur du casque afin de libérer une large visière transparente sans retirer la protection du visage.
Peut-on meuler avec le Helix 2.5 ?
Oui. Le filtre peut être relevé pour profiter de la visière claire panoramique, particulièrement adaptée au contrôle et au meulage.
Le Helix 2.5 convient-il au TIG ?
Oui. Pour le TIG à faible intensité et lorsqu’une lecture très précise du bain est prioritaire, le Helix CLT mérite toutefois d’être comparé.
Le Helix 2.5 peut-il recevoir un casque de chantier ?
Oui. Optrel propose une configuration spécifique avec casque de protection industriel conforme EN 397.
Faut-il acheter une fiche produit Helix différente avec le casque industriel ?
Non. Chez TPS, cette configuration est proposée comme une option du Helix 2.5. Contactez-nous pour sélectionner la configuration adaptée à votre environnement de travail.
Quel est le poids du Helix 2.5 ?
Optrel indique environ 620 g avec le serre-tête IsoFit pour le casque de soudage Helix 2.5.
