Optrel e3000X : protection respiratoire à ventilation assistée pour le soudage

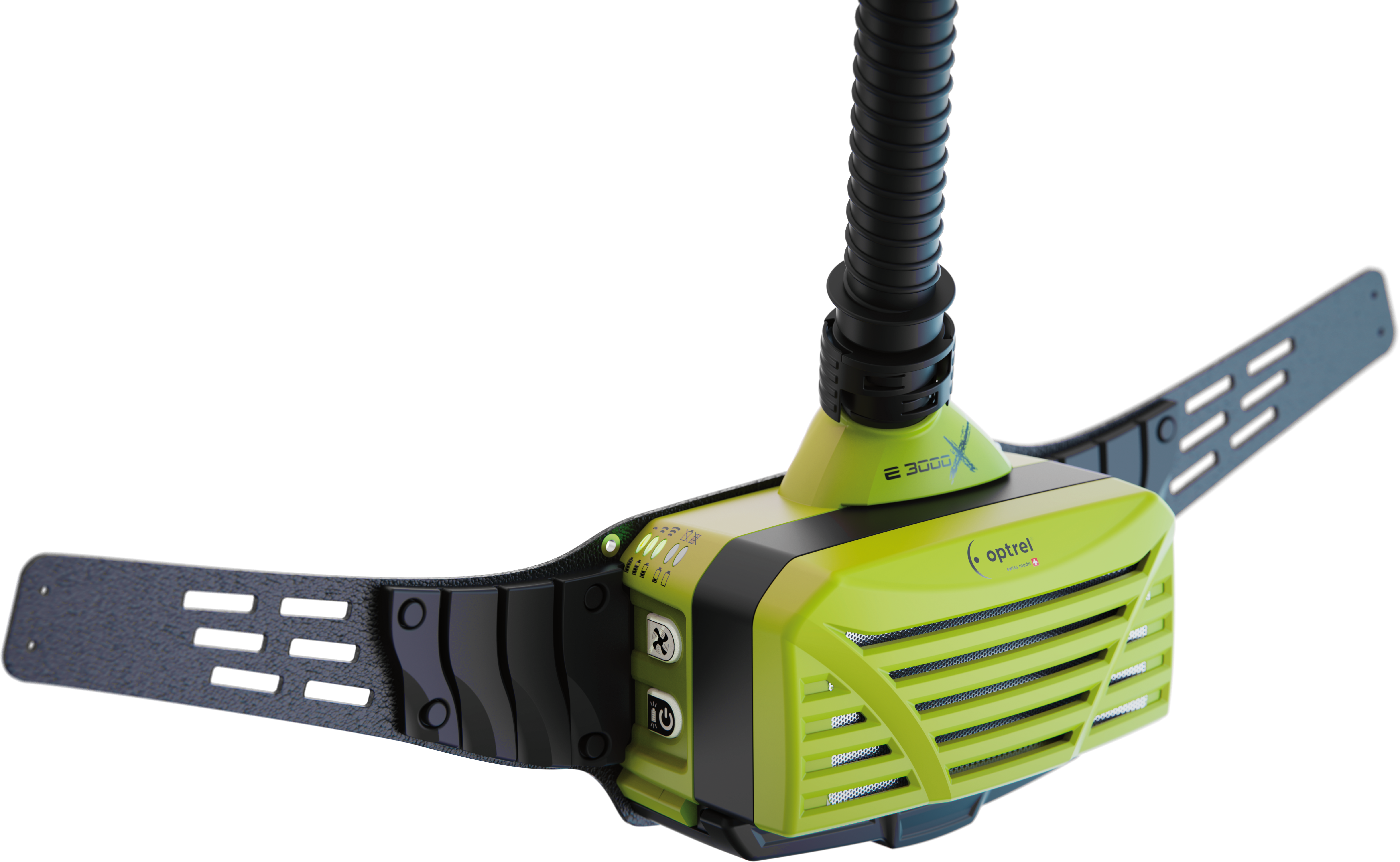

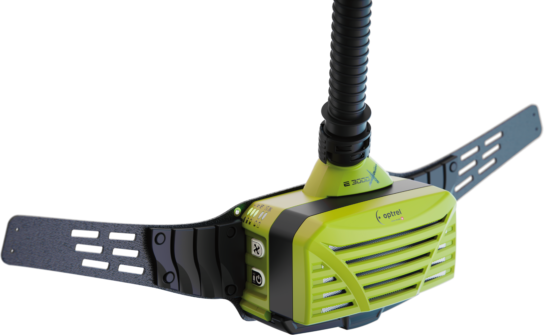

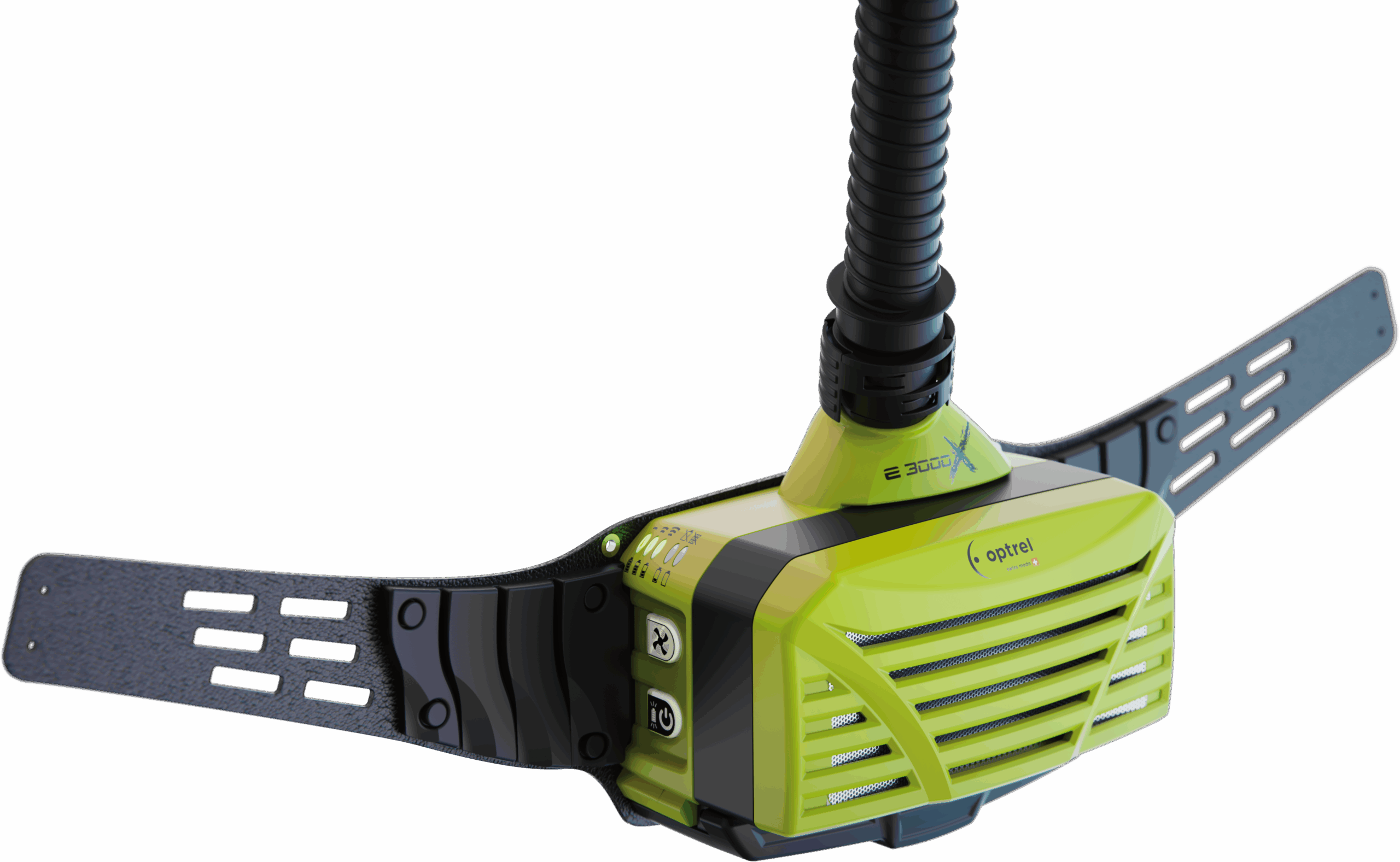

Le Optrel e3000X, référence fabricant 4553.000, est un système de protection respiratoire à ventilation assistée de type PAPR. Il aspire l’air ambiant, le filtre puis l’achemine par un tuyau vers un casque, une visière ou une interface respiratoire compatible.
Il est particulièrement destiné aux environnements professionnels exposés aux fumées, aérosols et poussières, notamment lors du soudage, de la découpe plasma, du meulage et du travail des métaux.

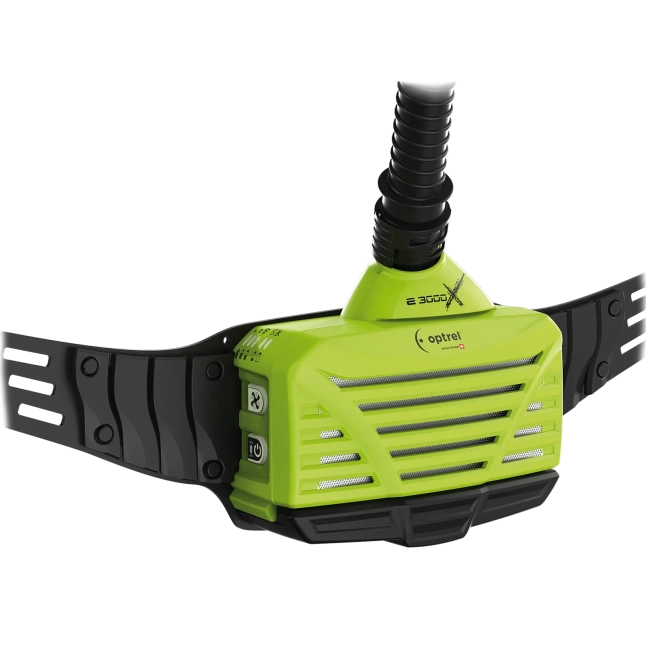

La version verte 4553.000 est fournie avec une batterie Power 18 h, un filtre à particules TH3P R SL, un tuyau d’air, une ceinture, un Parking Buddy, un chargeur et un sac de transport.
Le e3000X envoie l’air filtré directement vers une interface respiratoire compatible. Il ne faut donc pas considérer qu’un masque de soudage standard peut automatiquement être raccordé au e3000X. Le casque ou la visière doit être une version prévue et certifiée pour cette utilisation.
Caractéristiques principales du Optrel e3000X 4553.000
| Caractéristique | Donnée fabricant |
|---|---|
| Référence | 4553.000 |
| Type | Appareil respiratoire à ventilation assistée PAPR |
| Norme respiratoire | EN 12941 |
| Classe maximale selon configuration | TH3 |
| Débit niveau 1 | Minimum 170 l/min |
| Débit niveau 2 | Minimum 210 l/min |
| Débit niveau 3 | Minimum 240 l/min |
| Régulation du débit | Automatique, avec capteur de débit intégré |
| Filtre fourni | Filtre à particules TH3P R SL avec préfiltre |
| Batterie | Li-ion 14,8 V / 3,25 Ah |
| Autonomie avec filtre à particules | Jusqu’à 18 h / 16 h / 13 h selon le niveau de débit |
| Temps de charge | Environ 5 heures |
| Niveau sonore | Maximum 70 dB(A) |
| Certification ATEX | Zones 2 et 22 selon les spécifications fabricant |
Trois débits d’air : 170, 210 et 240 l/min
Le e3000X propose trois niveaux de débit contrôlés : 170, 210 ou 240 litres par minute minimum.
Le capteur intégré contrôle le débit d’air et le système adapte son fonctionnement afin de maintenir le niveau sélectionné dans ses conditions normales d’utilisation.
Lorsque la résistance du filtre devient trop importante, le système avertit l’utilisateur. Le e3000X dispose d’alarmes visuelles et sonores notamment en cas de batterie faible, filtre colmaté ou absent et débit insuffisant.
Autonomie jusqu’à 18 heures
Avec un filtre à particules neuf et dans les conditions définies par Optrel, l’autonomie annoncée est de :
- jusqu’à 18 heures au niveau 1 ;
- jusqu’à 16 heures au niveau 2 ;
- jusqu’à 13 heures au niveau 3.
La batterie lithium-ion rechargeable est donnée pour plus de 500 cycles de charge et demande environ 5 heures pour une recharge complète.

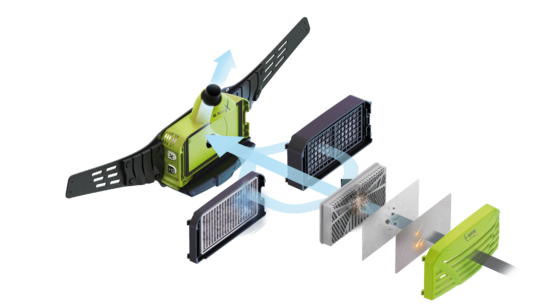

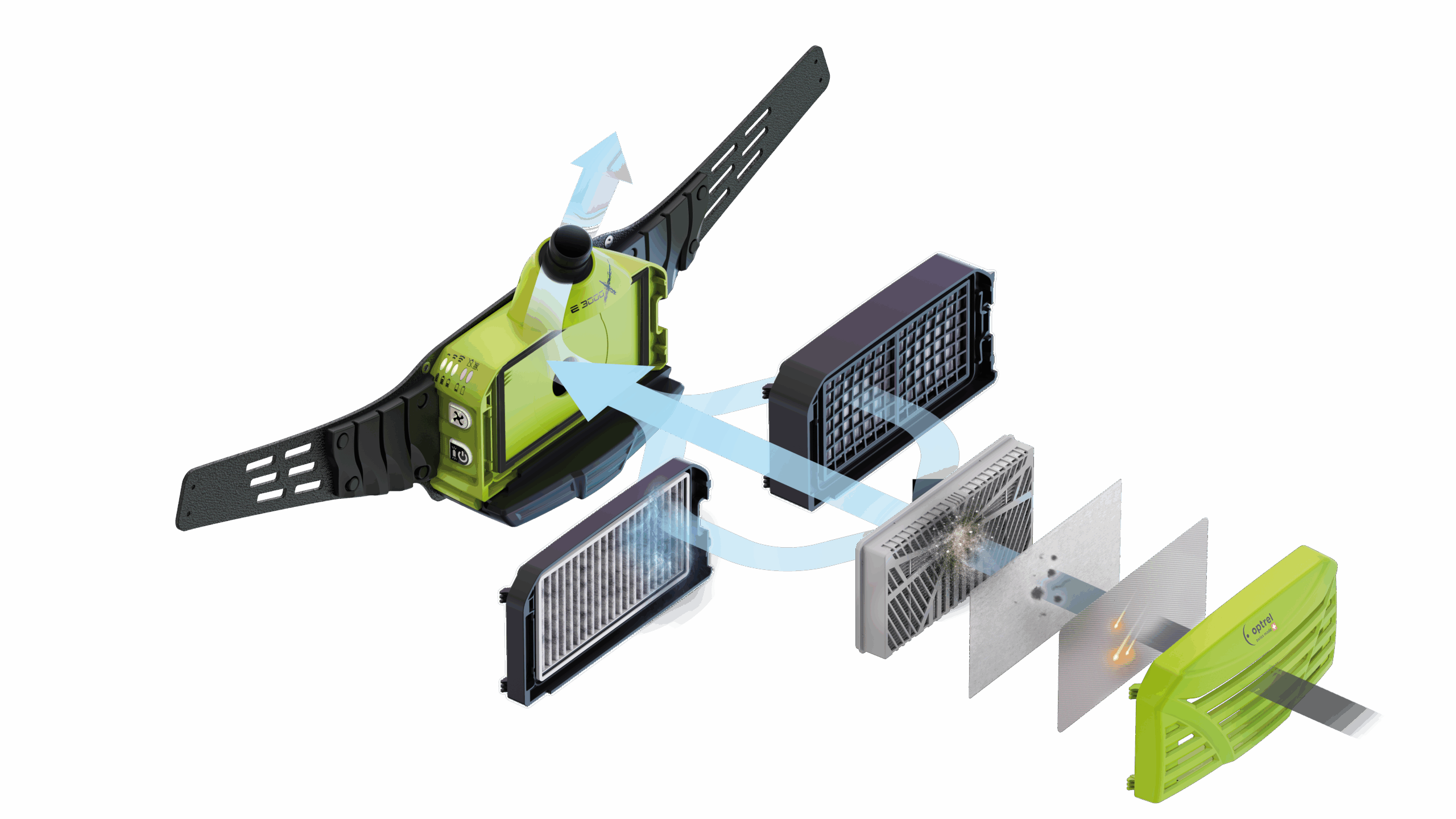

Filtre à particules TH3P R SL fourni
La référence Optrel 4553.000 est fournie avec un filtre à particules TH3P R SL et son préfiltre.
Ce filtre est destiné à retenir les particules respirables telles que les fumées, aérosols et poussières.
Le filtre à particules fourni n’est pas un filtre universel contre les gaz et vapeurs. Le type de filtre doit être choisi en fonction des contaminants réellement présents au poste de travail.
Filtre gaz A1B1E1 en option
Optrel propose pour le e3000X un filtre gaz A1B1E1 optionnel, référence 4088.700. Il permet d’étendre le domaine d’utilisation du système pour certains gaz et vapeurs correspondant aux classes A1, B1 et E1.
Lorsque le filtre gaz est utilisé avec la filtration particulaire dans la configuration prévue par Optrel, l’autonomie de la batterie diminue. Le manuel indique environ 8 h, 7 h et 6 h respectivement aux trois niveaux de débit.
Un filtre à charbon actif Mountain Breeze est également proposé pour réduire certaines odeurs. Il ne doit pas être confondu avec le filtre gaz A1B1E1.
La classe de protection dépend aussi du casque ou de la visière
La mention TH3 ne doit pas être interprétée comme une classe automatiquement obtenue avec n’importe quelle protection de tête. La classe du système complet dépend de l’interface respiratoire raccordée au e3000X.
La déclaration de conformité Optrel actuelle indique notamment les classes suivantes :
| Interface Optrel | Classe déclarée avec e3000X |
|---|---|
| SphereX 2.5 / CLT / Quattro | TH3 |
| Helix 2.5 / CLT / Quattro | TH3 |
| Panoramaxx 2.5 / CLT / Quattro | TH3 sans casque de sécurité industriel ; certaines configurations hardhat sont TH2 |
| Panoramaxx Laser Pure Air L / Hybrid / Hybrid CLT | TH3 |
| Crystal 2.0 / VegaView 2.5 / e684 | TH3 |
| Clearmaxx | TH3 ; version Clearmaxx hardhat déclarée TH1 |
Avant de parler de « système TH3 », il faut donc vérifier l’ensemble e3000X + interface respiratoire. TPS distingue la classe du ventilateur, la classe certifiée de la combinaison et les éventuelles versions avec casque de sécurité industriel.
e3000X ou Swiss Air : quelle différence ?
| Critère | Optrel e3000X | Optrel Swiss Air |
|---|---|---|
| Distribution de l’air | Dans un casque, une visière ou une interface respiratoire compatible | Dans son propre demi-masque |
| Dépendance au casque | Interface compatible nécessaire | Protection respiratoire indépendante du casque |
| Débit maximal | 240 l/min minimum au niveau 3 | 130 l/min minimum au niveau 3 |
| Autonomie maximale fabricant | Jusqu’à 18 h | Environ 6 à 12 h selon utilisation |
| Choix TPS | Pour une alimentation directe d’une interface respiratoire compatible | Pour privilégier l’indépendance entre respiration et casque |

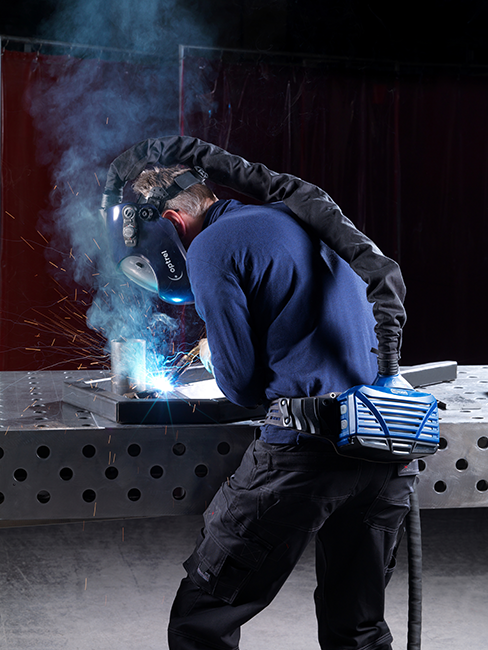

Applications du e3000X
Optrel prévoit notamment le e3000X pour :
- le soudage ;
- la découpe plasma ;
- le meulage et le travail des métaux ;
- les travaux de construction et de démolition ;
- certaines applications industrielles exposant aux poussières et aérosols ;
- certaines opérations de peinture ou vernissage, avec une filtration adaptée aux contaminants.
e3000X et soudage laser
Le e3000X peut être associé aux versions Panoramaxx Laser Pure Air prévues par Optrel, notamment les variantes L, Hybrid et Hybrid CLT.
Le système e3000X assure alors la partie respiratoire. La protection oculaire et faciale contre le rayonnement laser reste assurée par le casque correspondant et doit être choisie selon la longueur d’onde, le procédé et les niveaux de protection requis.
Certification ATEX du e3000X
La version actuelle du e3000X 4553.000 est annoncée par Optrel comme certifiée ATEX pour les zones 2 et 22.
La fiche technique fabricant indique les marquages :
- II 3G Ex h IIB T5 Gc pour les atmosphères gazeuses concernées ;
- II 3D Ex h IIIC T100°C Dc pour les atmosphères poussiéreuses concernées.
La classification ATEX ne dispense pas de vérifier si le matériel convient précisément à la zone, aux substances et aux conditions réelles du site.
Contenu de la référence Optrel 4553.000
- unité de ventilation e3000X ATEX ;
- tuyau d’air ;
- batterie Power 18 h ;
- filtre à particules TH3P R SL ;
- préfiltre ;
- ceinture ;
- Parking Buddy ;
- chargeur ;
- sac de transport e3000/X ;
- mode d’emploi.
Limites d’utilisation
Le e3000X filtre l’air ambiant : il ne produit pas d’oxygène et n’est pas un appareil respiratoire isolant.
Selon Optrel, il ne doit notamment pas être utilisé :
- dans une atmosphère présentant un danger immédiat pour la vie ou la santé ;
- dans une atmosphère contenant moins de 17 % d’oxygène en Europe ;
- lorsque la concentration des contaminants nécessite une classe de protection supérieure à celle de la combinaison utilisée.
Pour les fumées de soudage, la protection respiratoire individuelle complète la protection collective. Lorsque cela est techniquement possible, TPS recommande de traiter en priorité les fumées par un captage à la source, puis de sélectionner l’EPI respiratoire en fonction du risque résiduel.
Optrel e3000X chez TPS à Liège
TPS – Tout Pour la Soudure à Grâce-Hollogne, près de Liège, accompagne les professionnels de Wallonie et de Belgique dans le choix du système respiratoire, du casque compatible et de la filtration adaptée à leur application.
Retrouvez également les différentes configurations e3000X dans la catégorie Optrel e3000X.
FAQ – Optrel e3000X
Le Optrel e3000X est-il TH3 ?
Le e3000X est conçu pour des systèmes pouvant atteindre la classe TH3 selon EN 12941. La classe réellement obtenue dépend cependant de l’interface respiratoire compatible utilisée. Certaines combinaisons Optrel sont certifiées TH3, tandis que certaines versions particulières sont TH2 ou TH1.
Quels sont les débits du e3000X ?
Le e3000X dispose de trois niveaux contrôlés : minimum 170, 210 et 240 litres d’air par minute.
Quelle est l’autonomie de la batterie e3000X ?
Avec un filtre à particules neuf et dans les conditions fabricant, Optrel annonce jusqu’à 18 heures au niveau 1, 16 heures au niveau 2 et 13 heures au niveau 3.
Le filtre TH3P R SL protège-t-il contre les gaz ?
Non. Le filtre standard est destiné aux particules. Optrel propose séparément un filtre gaz A1B1E1 pour les applications compatibles. Le filtre doit toujours être choisi en fonction des contaminants réellement présents.
Quelle différence entre Optrel e3000X et Swiss Air ?
Le e3000X envoie l’air filtré directement dans une interface respiratoire compatible. Swiss Air dispose au contraire de son propre demi-masque et reste indépendant du casque porté par l’utilisateur.
Le e3000X peut-il être utilisé pour le soudage laser ?
Oui, avec une interface Panoramaxx Laser Pure Air compatible et adaptée à l’application. Le e3000X assure la protection respiratoire ; le choix de la protection laser dépend séparément des caractéristiques du laser et du procédé.
