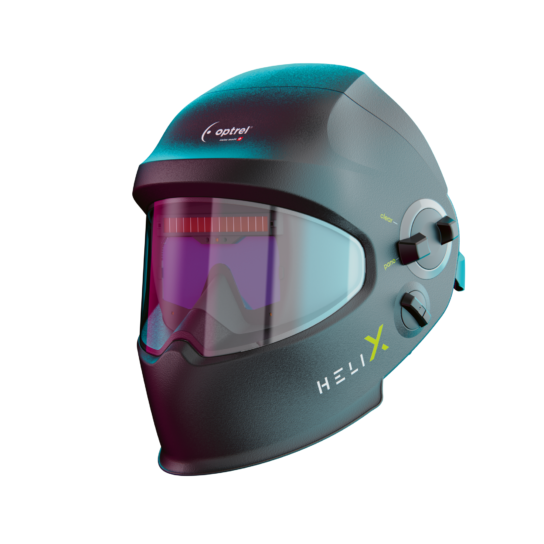

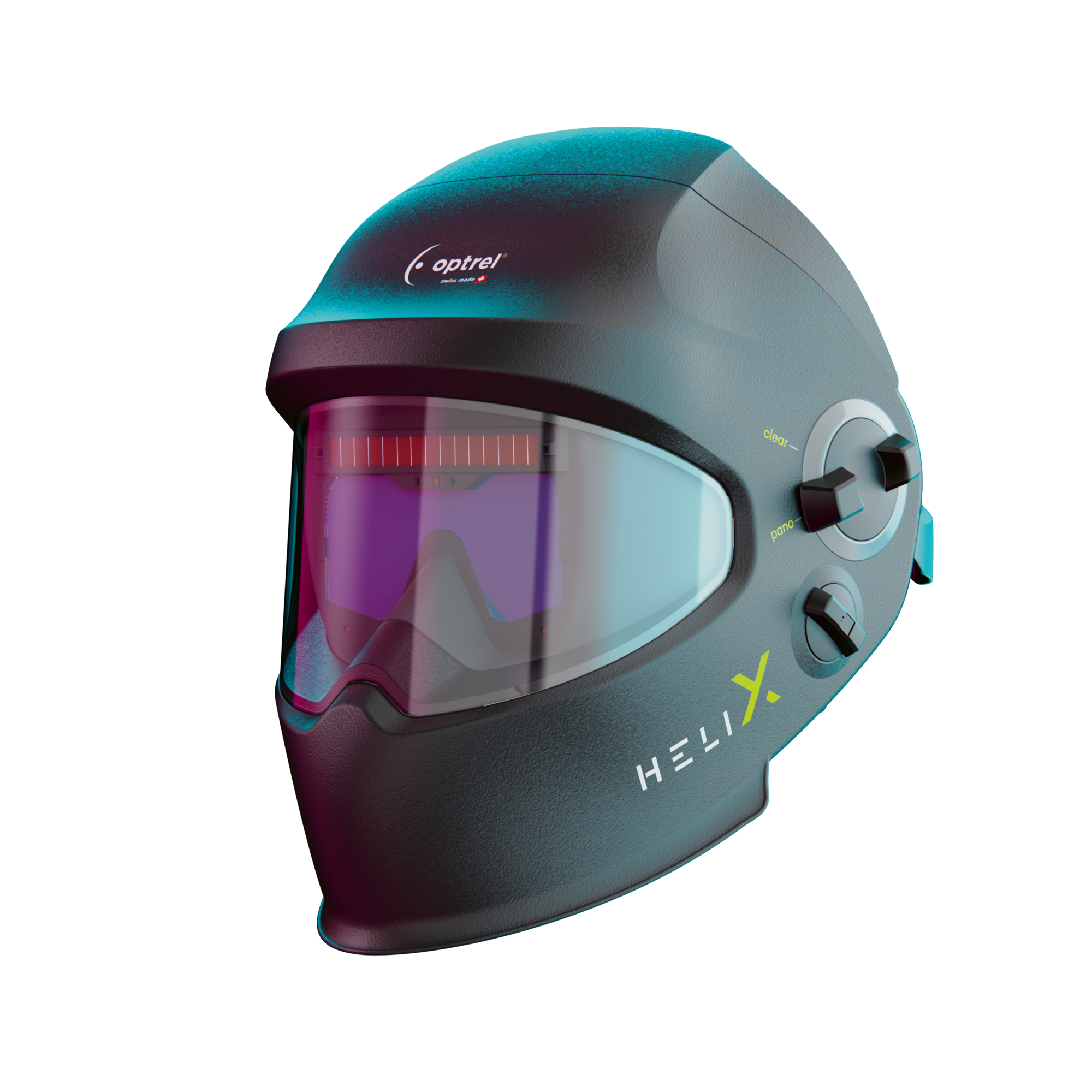

Optrel Helix Quattro : Slide-Up, fortes intensités et positions de soudage exigeantes
Le Optrel Helix Quattro est le modèle de la gamme Helix destiné en priorité aux fortes intensités, à la construction métallique lourde et aux positions de soudage difficiles.
Il associe le système Slide-Up à une classification optique 1/1/1/1 selon EN 379. Cette excellente dépendance angulaire est particulièrement intéressante lorsque le soudeur ne regarde pas toujours l’arc parfaitement dans l’axe.
Lorsque le filtre automatique est relevé à l’intérieur du casque, une large visière claire offre une vision panoramique jusqu’à 180° pour contrôler, préparer ou meuler sans retirer la protection faciale.
Le Helix Quattro est à privilégier lorsque vous voulez combiner fortes intensités, soudage en position et alternance rapide entre soudage, contrôle et meulage. Pour le TIG et les faibles intensités, le Helix CLT reste généralement plus pertinent.
Caractéristiques techniques du Helix Quattro
| Caractéristique | Optrel Helix Quattro |
|---|---|
| Référence standard | 1050.110 |
| Version avec casque industriel EN 397 | 1050.100 |
| Système | Slide-Up avec filtre automatique relevable |
| Vision filtre relevé | Visière claire 1.0 avec vision panoramique jusqu’à 180° |
| État clair du filtre automatique | 3.0 |
| ShadeTronic® automatique | Teintes 4 à 13 |
| Avec écran additionnel SN+1 | Teintes 5 à 14 |
| Réglage manuel | Teintes 8 à 13 |
| Manuel avec écran SN+1 | Teintes 9 à 14 |
| Classification EN 379 | 1/1/1/1 |
| Capteurs | 5 capteurs |
| Sensibilité | Réglage continu avec plage Super High |
| Temps clair → sombre | 0,09 ms à 23 °C et 0,07 ms à 55 °C |
| Retour sombre → clair | 0,1 à 2,0 s avec FadeTronic® |
| Position Locker | Oui |
| Serre-tête | IsoFit® |
| Plage indicative Optrel | Jusqu’à 500 A avec configuration adaptée |
| Alimentation | Cellules solaires + batterie Li-polymère 280 mAh rechargeable par Micro-USB |
| Batterie | Environ 300 à 500 cycles de charge |
| Poids avec IsoFit | 620 g |
| Température d’utilisation | –10 °C à +55 °C |
Données fabricant Optrel. La plage jusqu’à 500 A suppose la sélection du niveau de protection adapté et peut nécessiter l’écran additionnel SN+1 pour atteindre la teinte 14.
Pourquoi la classification 1/1/1/1 est-elle importante ?
La classification EN 379 du Helix Quattro est 1/1/1/1, soit la meilleure note dans les quatre critères optiques évalués.
Le quatrième chiffre concerne notamment la dépendance à l’angle de vision. Le filtre conserve ainsi une protection particulièrement homogène lorsque le regard du soudeur arrive sur le filtre avec un angle important.
Cette caractéristique est particulièrement intéressante en soudage en position, au-dessus de la tête, à l’intérieur de structures ou sur des assemblages difficiles d’accès.
Jusqu’à la teinte 14 avec l’écran additionnel SN+1
Le filtre Quattro travaille normalement avec ShadeTronic® de 4 à 13 et un réglage manuel de 8 à 13.
Un écran additionnel intérieur SN+1 permet d’augmenter la protection d’un niveau.
La plage devient alors 5 à 14 en automatique et 9 à 14 en manuel.
Cette possibilité distingue nettement le Quattro des Helix 2.5 et CLT pour les applications à très forte intensité.

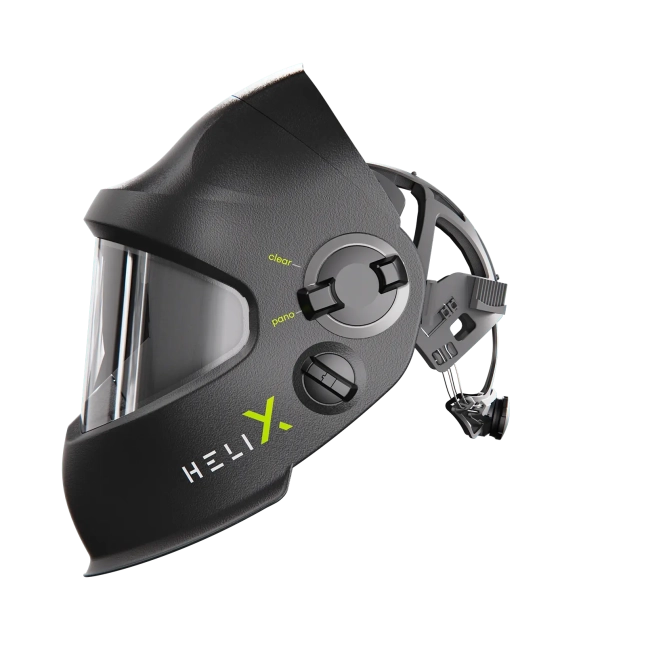

Slide-Up : souder, contrôler et meuler sans retirer le casque
Le filtre automatique se relève à l’intérieur de la coque du Helix.
Une large visière claire de niveau 1.0 reste alors devant le visage et procure une vision panoramique jusqu’à 180°.
Le soudeur peut ainsi passer rapidement du soudage au contrôle du cordon, à la préparation ou au meulage.

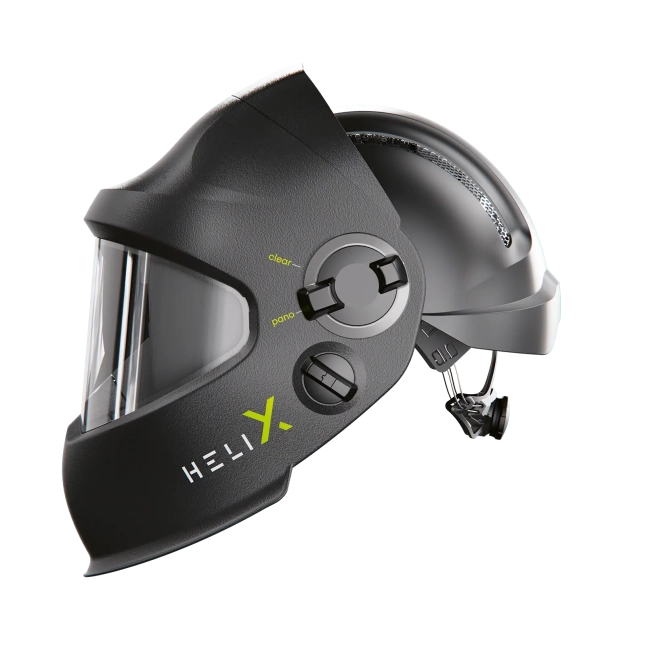

Option casque de protection industriel EN 397
Le Helix Quattro peut être fourni avec un casque de protection industriel Optrel conforme EN 397.
Cette configuration permet d’associer protection de soudage, visière claire Slide-Up et protection industrielle de la tête dans un seul ensemble.
Helix Quattro standard : réf. 1050.110
Helix Quattro avec casque industriel EN 397 : réf. 1050.100
Le casque industriel est proposé comme une option du Helix Quattro. Il est particulièrement intéressant pour les chantiers, la maintenance industrielle, la construction métallique et les environnements où une protection EN 397 est exigée.
5 capteurs pour la détection de l’arc
Le Helix Quattro utilise 5 capteurs et une sensibilité réglable en continu.
Cette détection multicapteur est particulièrement utile lorsque l’arc peut être partiellement masqué par la pièce ou lorsque la position du soudeur varie fortement.
FadeTronic® et Position Locker
FadeTronic® permet de régler le délai de retour du filtre vers l’état clair entre 0,1 et 2 secondes.
Position Locker contribue à maintenir le système Helix dans une position ouverte ou fermée stable pendant les différentes phases de travail.
Pour quels procédés utiliser le Helix Quattro ?
- MIG/MAG
- MIG/MAG haute performance
- MMA à l’électrode enrobée
- fil fourré
- TIG
- soudage plasma
- microplasma
- découpe plasma
- soudage au gaz
- meulage avec le filtre relevé
Pour qui TPS recommande-t-il le Helix Quattro ?
- construction métallique lourde
- MIG/MAG à forte intensité
- soudage en position
- soudage au-dessus de la tête
- assemblages complexes ou difficiles d’accès
- maintenance industrielle lourde
- chantiers nécessitant une protection EN 397
- soudeurs alternant fréquemment soudage, contrôle et meulage
Helix 2.5, CLT ou Quattro ?
| Modèle | Priorité | État clair | ShadeTronic | EN 379 |
|---|---|---|---|---|
| Helix 2.5 | Polyvalence | 2.5 | 5–12 | 1/1/1/2 |
| Helix CLT | TIG et précision visuelle | 2.0 | 4–12 | 1/1/1/2 |
| Helix Quattro | Fortes intensités et positions exigeantes | 3.0 | 4–13 / 5–14 avec SN+1 | 1/1/1/1 |
Helix 2.5 → polyvalence et usage quotidien
Helix CLT → TIG, faibles intensités et précision visuelle
Helix Quattro → fortes intensités, construction lourde et angles de vision difficiles
Les trois versions peuvent être proposées avec un casque de protection industriel EN 397.
Protection respiratoire
Le Helix Quattro peut également être intégré aux solutions de protection respiratoire Optrel.
Le choix entre casque seul, protection respiratoire et casque industriel doit dépendre de l’environnement de travail, de l’exposition aux fumées et des exigences de sécurité du site.
→ Voir les protections respiratoires TPS
Aspiration des fumées
La protection respiratoire individuelle ne remplace pas le captage des fumées à la source lorsque celui-ci peut être mis en place.
TPS propose selon l’application des solutions avec torche aspirante, bras aspirant, table aspirante, paroi aspirante ou cabine aspirante.
→ Voir les solutions d’aspiration TPS
Le Helix Quattro protège-t-il contre le soudage laser ?
Non.
Optrel indique explicitement que le Helix Quattro n’est pas adapté au soudage laser.
Une teinte 14 ou une classification optique 1/1/1/1 ne constitue pas une protection contre le rayonnement laser. Une application laser nécessite un équipement spécifiquement certifié pour la longueur d’onde et le niveau d’exposition concernés.
Questions fréquentes sur le Helix Quattro
Pourquoi choisir le Helix Quattro ?
Il est particulièrement intéressant pour les fortes intensités, le soudage en position et les applications où l’angle de vision varie fortement. Il conserve également l’avantage du système Slide-Up pour le contrôle et le meulage.
Quelle est la différence entre Helix Quattro et Helix 2.5 ?
Le Helix 2.5 privilégie la polyvalence. Le Quattro dispose d’une classification optique 1/1/1/1 et peut atteindre la teinte 14 avec l’écran additionnel SN+1, ce qui le destine davantage aux conditions de soudage exigeantes.
Quelle est la différence entre Helix Quattro et Helix CLT ?
Le Helix CLT privilégie la clarté et la précision visuelle avec un état clair 2.0. Le Quattro privilégie les fortes intensités et la stabilité optique à différents angles de vision.
Peut-on meuler avec le Helix Quattro ?
Oui. Le filtre automatique se relève à l’intérieur du casque et libère la visière claire panoramique à 180°.
Le Helix Quattro peut-il recevoir un casque industriel ?
Oui. Optrel propose la configuration avec casque industriel conforme EN 397 sous la référence 1050.100.
Le Helix Quattro peut-il aller jusqu’à la teinte 14 ?
Oui, avec l’écran additionnel intérieur SN+1. La plage passe alors à 5–14 en automatique et 9–14 en manuel.
Quel est le poids du Helix Quattro ?
Optrel indique un poids d’environ 620 g avec le serre-tête IsoFit pour la version standard.
