Plymovent PHV : aspiration portable haute dépression des fumées de soudage

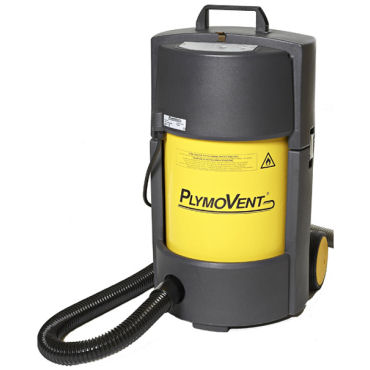

Le Plymovent PHV est un extracteur portable de fumées de soudage à haute dépression, conçu pour capter les émissions au plus près du point de soudure, à l’aide d’une buse de captation ou d’une torche d’aspiration adaptée. Compact, équipé de roues et d’une poignée, il convient aux ateliers de maintenance, chantiers, écoles de soudage et interventions dans les espaces difficiles d’accès, lorsque les opérations restent légères à moyennes.
Le PHV utilise deux moteurs, un pré-séparateur, un filtre principal Dura-H de 12 m² et un filtre final HEPA H12. La fiche technique Plymovent indique une capacité maximale de 160 m³/h en vitesse basse et 230 m³/h en vitesse haute. Ces valeurs ne correspondent pas à un débit garanti à chaque buse : la longueur du flexible, son implantation et l’encrassement des filtres influencent la captation effective.
Pourquoi choisir le PHV pour un poste de soudage mobile ?
- Captation à la source : aspiration localisée avec une buse EN-20, EN-40 ou une torche munie d’une extraction compatible.
- Mobilité : format à roulettes pour passer d’un poste à l’autre, sans installation fixe.
- Marche/arrêt automatique : commande par détection du courant dans le câble de masse du poste de soudage ; le manuel indique un courant minimal de 50 A pour cette fonction.
- Post-rotation de 15 secondes : fonctionnement temporaire après l’arrêt de l’arc en mode automatique.
- Filtration progressive : pré-séparation, préfiltre aluminium, cartouche Dura-H et filtre HEPA ; filtre à charbon actif FAC-HV en option.
Conseil TPS — dimensionner la captation avant de choisir
Sur le PHV, la position de la buse et le flexible sont déterminants. Le manuel recommande de placer une buse d’aspiration à environ 2 à 4 cm de la source lorsque l’application le permet. TPS – Tout Pour la Soudure, à Grâce-Hollogne près de Liège, vous aide à choisir la buse et la longueur de flexible selon votre poste de travail, la mobilité nécessaire et le procédé de soudage.
PHV, buse EN-20 ou EN-40 : quelle configuration sélectionner ?
Repère TPS – PHV et PHV-W3 : la fiche Plymovent présente le PHV comme conforme W3, sans préciser de différence de filtration entre les libellés commerciaux « PHV » et « PHV-W3 » du catalogue TPS. Ces désignations sont donc conservées sans leur attribuer une performance différente. La version PHV-I mentionnée dans le manuel correspond à un contrôle d’encrassement spécifique. Pour choisir une configuration, TPS vérifie les éléments livrés et les exigences de rejet de l’air.
Buse EN-20 : entonnoir d’aspiration
La EN-20 est une buse conique avec pied magnétique destinée à la captation ponctuelle de fumées près de différents joints et positions de soudage. Elle se place à proximité immédiate du point d’émission.
Buse EN-40 : capteur à fente
La EN-40 est une buse à fente de 40 cm avec pied magnétique, notamment adaptée à des travaux horizontaux et à certaines opérations à l’électrode enrobée.
Flexible de 2,5 m ou 7,5 m
La fiche fabricant indique que l’unité de base comprend un flexible d’aspiration Ø 45 mm de 2,5 m. Plymovent propose également des longueurs de 5 m ou 7,5 m selon configuration. Une longueur accrue facilite l’accès, mais peut réduire le débit de captation ; la buse et les accessoires livrés dépendent de la variante commerciale retenue.
Caractéristiques techniques du Plymovent PHV
| Caractéristique | Donnée fabricant PHV |
|---|---|
| Type | Aspirateur portable haute dépression pour fumées de soudage |
| Capacité d’aspiration maximale | 160 m³/h (bas) ; 230 m³/h (haut) |
| Motorisation / puissance absorbée | 2 moteurs ; 2 × 1 000 W selon fiche de spécifications |
| Filtre principal | Dura-H, surface filtrante 12 m² |
| Filtre final | HEPA H12, surface 0,4 m² ; efficacité annoncée > 99,5 % sur particules de 0,3 µm |
| Niveau de pression acoustique | 63 dB(A) (bas) ; 70 dB(A) (haut), selon ISO 3746 |
| Alimentation de référence Belgique | Version PHV 230 V monophasé, 50 Hz : référence fabricant 7603001400, selon fiche de spécifications |
| Marche/arrêt automatique | Détection via câble de masse (minimum 50 A selon manuel) ; post-rotation 15 s |
| Flexible de base | 2,5 m, Ø 45 mm ; buse selon variante sélectionnée |
| Poids net indiqué sur la fiche produit fabricant | 18,6 kg (une édition du manuel indique 16 kg ; contrôler la version livrée) |
| Indice de protection | IP50 |
| Utilisation | En intérieur ; fonctionnement prévu entre 5 et 45 °C selon fiche de spécifications |
Procédés adaptés, filtration W3 et limites d’utilisation
Le fabricant destine le PHV à l’aspiration des fumées issues du MIG/MAG à fil massif, du fil fourré (FCAW), du TIG et du MMA pour des applications légères à moyennes. Il le présente aussi pour des fumées de soudage de l’acier inoxydable. La fiche de spécifications PHV mentionne une conformité W3 ; la présence d’une alarme de colmatage est une caractéristique distincte du PHV-I. La configuration exacte et les conditions de recirculation doivent être vérifiées avant utilisation sur des fumées contenant du chrome ou du nickel.
Ne pas utiliser le PHV pour la découpe plasma ou oxygaz, le gougeage à l’arc-air, les atmosphères explosives, les gaz agressifs, les brouillards d’huile denses, le meulage de l’aluminium ou du magnésium, ni pour l’aspiration de particules incandescentes. Le fabricant exclut également certaines opérations de polissage ou de meulage avec abrasifs inflammables exposés aux étincelles. Le choix d’un extracteur reste à adapter à la nature des émissions et à l’intensité réelle du travail.
Entretien, filtres et accessoires du PHV
Le préfiltre aluminium est nettoyable selon la procédure du fabricant ; le filtre principal Dura-H et le filtre HEPA sont à remplacer lorsqu’ils sont endommagés ou lorsque la capacité d’aspiration devient insuffisante. Leur durée de vie n’est pas fixe : elle dépend de la quantité et de la nature des fumées. Le fabricant propose notamment le filtre à charbon actif FAC-HV, le support mural MBH et la connexion de rejet extérieur HCH-45 en option.
FAQ — Aspirateur portable Plymovent PHV
Le PHV peut-il aspirer des fumées de soudage inox ?
Oui, selon les applications indiquées par Plymovent. La filtration finale HEPA et la mention W3 figurent dans la documentation fabricant. Il reste nécessaire de vérifier la variante fournie, les exigences de recirculation et les conditions de travail.
Le démarrage automatique fonctionne-t-il avec tous les courants ?
Non. Le manuel indique un courant minimal de 50 A pour l’activation via le câble de masse. En dessous, le fonctionnement manuel reste à envisager.
La buse EN-20 ou EN-40 est-elle fournie avec le PHV ?
La fiche technique fabricant liste le flexible 2,5 m dans la fourniture de base. La buse EN-20 ou EN-40 dépend de la configuration commercialisée par TPS : vérifiez l’option sélectionnée.
Le PHV est-il adapté à une aspiration de fumées de découpe plasma ?
Non. Le manuel constructeur exclut cette application. Une solution d’aspiration adaptée à la découpe doit être dimensionnée séparément.
Peut-on raccorder un flexible plus long au PHV ?
Oui, selon la configuration. Le constructeur présente des flexibles de 2,5, 5 et 7,5 m. La perte de débit avec la longueur doit être prise en compte pour assurer une captation effective à la source.
Voir aussi : Gamme d’aspiration des fumées de soudage TPS · Demander conseil et un devis à TPS.
Pour vérifier les documents et versions en vigueur, consultez la documentation officielle Plymovent PHV. Le PDF déjà présent sur TPS reste accessible dans l’onglet « Fiche technique ».
Sources : fiche de spécifications Plymovent PHV (version H), brochure et manuel opérateur PHV disponibles dans l’onglet « Fiche technique ». La fiche technique indique 18,6 kg nets, tandis que le manuel mentionne 16 kg ; la configuration exacte doit être confirmée à la livraison.
